卡丁车桁架式车架结构有限元分析模型

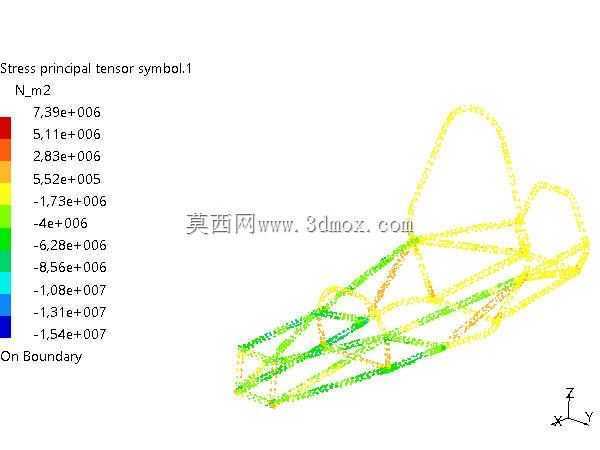

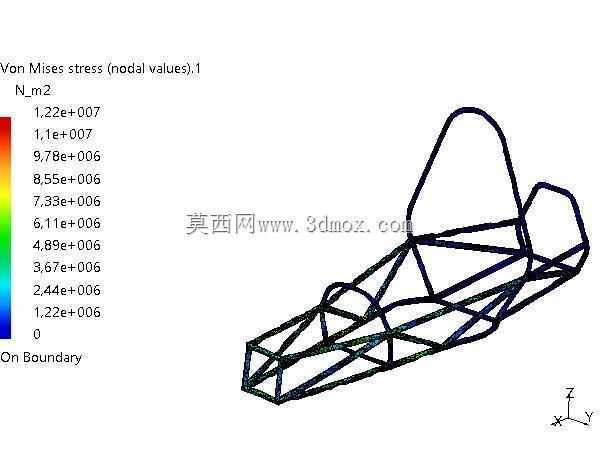

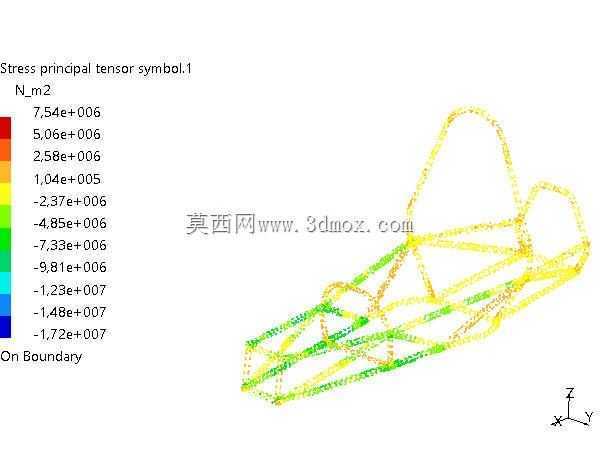

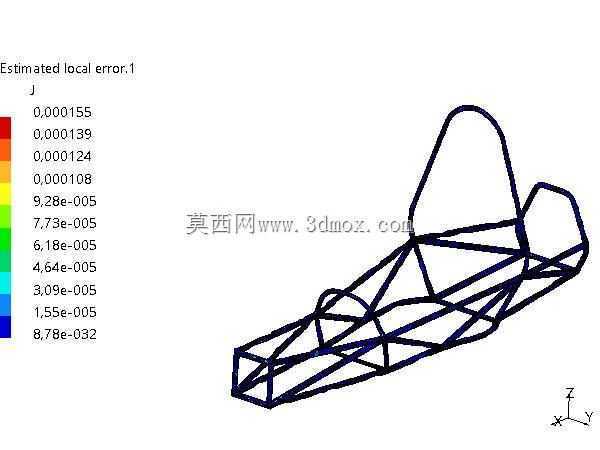

　　该模型针对小型场地竞技类卡丁车的核心承载结构展开，还原了钢管桁架式车架的完整受力分析状态，可直接用于卡丁车研发阶段的结构性能验证环节。在场地卡丁车的实际运营场景中，车架需要持续承受过弯侧倾载荷、路面颠簸冲击、动力总成振动以及驾驶员体重带来的静动态复合载荷，传统经验式设计往往要么冗余过重影响加速操控性能，要么局部刚度不足出现焊缝开裂、车架变形的问题，这类有限元分析模型就是为了在开模下料、弯管焊接前提前锁定结构薄弱点。从模型呈现的应力云图可以看到，分析过程已经完成了局部误差收敛验证，左侧色标对应不同区间的等效应力数值，最低应力量级出现在非承载的尾部防滚架顶端区域，最高应力集中点分布在驾驶舱前部的斜撑交汇节点、主环与侧边防撞杆的连接位置，

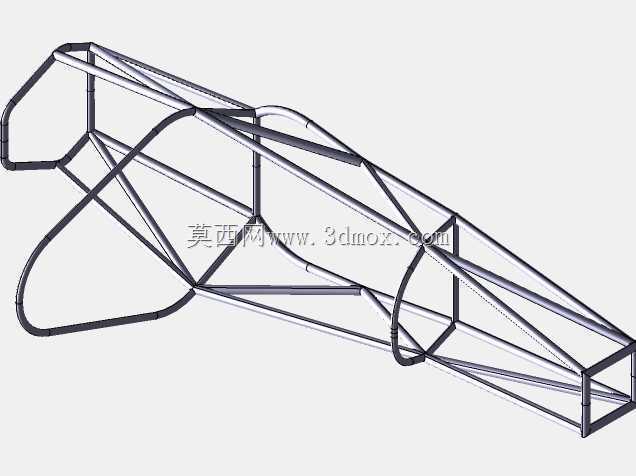

　　这些区域恰恰是卡丁车发生正面碰撞、侧翻时最先承接冲击载荷的部位，设计时需要针对性调整钢管壁厚或者增加局部加强筋，避免应力超过管材屈服极限。设计思路上采用了空间钢管桁架的拓扑形式，没有使用整块冲压钢板做承载结构，一方面是因为钢管的截面惯性矩更大，同等重量下抗弯抗扭性能远优于钣金结构，能让整车整备质量控制在较低水平，适配小排量动力单元的输出特性；另一方面桁架结构的杆件之间预留了充足的安装空间，转向机构、制动管路、座椅固定点、油箱以及动力总成的安装支座都可以直接焊接在对应杆件节点上，不需要额外设计复杂的安装支架。从结构边界来看，车架前部预留了转向机安装平面与前悬摇臂的铰接点位置，安装孔位的同轴度公差在建模时已经做了预设，

　　避免后续装配出现转向卡滞的问题；中部驾驶舱区域的横向杆件间距符合人机工程要求，预留了安全带安装点与座椅调节的滑动空间，侧边防撞杆的突出高度刚好覆盖驾驶员躯干侧面位置，满足场地赛事的安全规范；尾部结构围绕动力总成的安装尺寸做了适配，发动机与后轴的安装支座位置经过载荷传递路径优化，动力输出时的反扭矩可以直接通过斜向杆件分散到整个车架，不会出现局部应力集中导致的焊缝疲劳问题。模型中呈现的应力分布结果可以直接指导后续的结构优化，比如应力水平极低的尾部杆件可以适当减小管径降低重量，应力集中的节点位置可以通过增加三角斜撑、调整杆件交汇角度来分散载荷，让整个车架的应力分布更加均匀，在满足强度刚度要求的前提下实现最大化轻量化，

　　这对于卡丁车这类对重量敏感的小型竞速车辆来说，直接关系到整车的加速性能、过弯极限以及运营使用寿命。另外这类桁架结构的建模过程需要严格控制每根杆件的中心线交点精度，避免出现杆件偏心连接的情况，否则实际焊接后会产生额外的装配内应力，有限元分析的结果也会和实际受力状态出现偏差，该模型中所有杆件的连接节点都做了共节点处理，载荷传递路径的模拟和实际焊接状态完全一致，分析结果的参考价值较高，可直接用于指导实际的弯管、焊接工序，减少试制阶段的反复修改成本。
