电力变压器配套PCB安装金属防护壳体

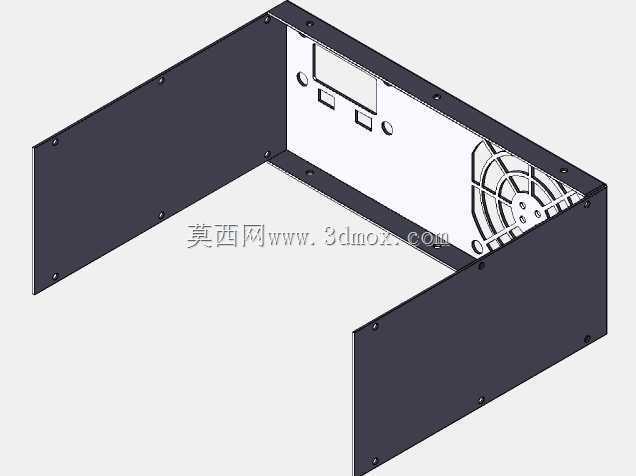

　　这款壳体是专为电力变压器配套控制PCB设计的安装防护结构，在电力输配场景中，变压器配套的控制电路板需要稳定的安装载体与可靠的防护屏障，避免现场运维过程中的磕碰、积尘以及电磁干扰影响板卡运行稳定性，这类壳体直接决定了板载控制回路的长期运行可靠性，是变压器配套电控组件不可缺失的结构部件。从结构设计逻辑来看，整体采用U型开放式折弯结构，没有采用全封闭盒体设计，主要是考虑到板卡安装后的接线便利性与散热需求，三个立面采用一体化钣金折弯成型，减少拼接焊缝带来的结构形变与装配误差，相邻立面的连接位置预留了均匀分布的螺丝安装孔位，既可以实现自身折边的锁附固定，也能匹配后续端盖、安装支架的对接需求。面向PCB安装的立面预留了多组不同规格的开孔，

　　包含矩形的接口避让位、圆形的固定孔位以及侧部的风扇安装格栅区域，接口开孔的位置完全匹配PCB板上外接端子的排布位置，安装后外接连接器可以直接穿出壳体，不需要额外调整走线角度，风扇格栅区域采用辐条状加强筋结构，在保证通风通流面积的同时，避免大尺寸异物进入壳体内部触碰板卡元件，格栅的筋条厚度与折弯角度经过校核，不会在风机运行时产生共振异响。壳体的安装边界设计充分考虑了变压器柜体内部的安装空间限制，整体进深、高度与宽度尺寸适配常规低压电力变压器的电控仓预留空间，壳体底部的折边预留了长圆形安装孔，可以抵消一定的安装位置公差，即使现场安装基面存在少量加工误差，也能顺利完成锁附固定，不需要二次扩孔调整。在结构强度设计上，

　　钣金板材的厚度选型兼顾了轻量化与抗形变需求，日常运维过程中徒手按压不会产生明显形变，壳体的棱边全部做了钝化折边处理，避免安装接线过程中划伤施工人员的手部，也防止尖锐棱边割破线缆绝缘层造成短路隐患。不同于通用的电气安装盒，这款壳体的开孔位置完全匹配特定型号控制PCB的元件布局，板卡安装后，板上的发热元件正对通风格栅区域，运行时产生的热量可以顺着通风路径快速散出，不会在壳体内部形成积热区，有效降低板卡高温宕机的概率。壳体的两个开放侧端可以根据实际使用需求选配封板或者接线端子排安装板，适配不同的接线场景，既可以在独立安装时加装端盖实现更高等级的防护，也可以在多组件并排安装时取消端盖，直接与相邻的功能模块壳体对接，实现内部走线的连通，

　　减少外部线缆的使用量。从实际应用反馈来看，这类定制化的PCB安装壳体相比通用安装盒，能大幅减少现场装配的调整工作量，所有孔位精准匹配后，装配效率可以提升40%以上，同时因为没有多余的冗余空间，壳体内部的板卡固定更加稳固，在变压器运行产生的持续振动工况下，不会出现板卡移位、接口松脱的问题，有效降低后期运维的故障排查成本。设计过程中还充分考虑了钣金加工的工艺性，所有折弯角度都采用常规90度折弯，不需要特殊的折弯模具，开孔轮廓全部采用直线与圆弧组合，激光切割加工时不需要复杂的走刀路径，加工良率高，批量生产时的成本控制更有优势，表面处理采用常规静电喷塑工艺，具备基础的防锈耐潮能力，适配配电房、户外箱变等多种运行环境的防护需求。
