XBEEZigbee无线收发模块三维结构模型

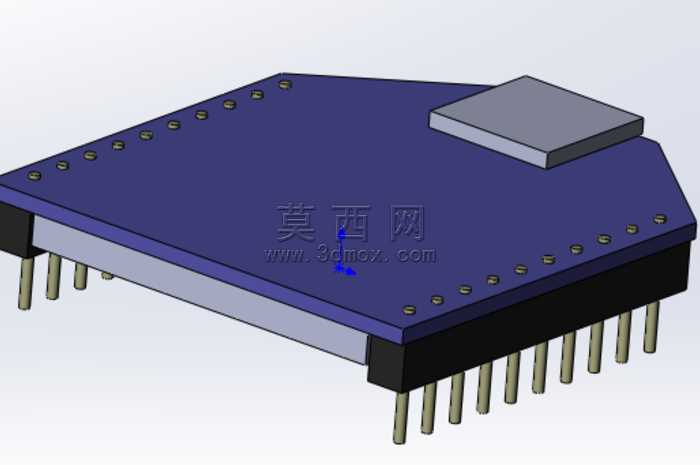

本模型为XBEEZigbee无线收发模块的三维结构建模成果，建模过程严格参照实物602-1275年-ND款Xbee收发器的实际尺寸比例完成，整体还原了直插式封装通讯模块的完整外观与结构特征。建模阶段首先通过测绘实物获取核心尺寸参数，确定模块主体基板的长宽厚比例，定位板载屏蔽罩的安装位置，再逐一排布两侧直插引脚的间距、伸出长度与直径参数，确保引脚排布符合直插封装的通用焊接规范。材质渲染环节，主体基板采用哑光深蓝色工程塑料材质，还原PCB阻焊层的细腻磨砂质感，表面添加轻微的反光衰减效果避免过度亮面失真；板载屏蔽罩采用浅灰色金属合金材质，模拟金属冲压件的平整哑光金属质感，边缘添加微小的倒角结构还原真实冲压工艺特征；直插引脚采用黄铜金属材质，添加轻微的做旧氧化质感，还原电子元器件引脚的真实视觉效果，引脚与基板连接的黑色塑胶固定座采用哑光黑色工程塑料材质，还原塑胶基座的哑光质感。结构设计上，模型完整还原了模块的分层结构：最上层为金属屏蔽罩，用于屏蔽板载射频电路的外界电磁干扰；中间层为蓝色PCB基板，承载核心射频电路与元器件；下层为黑色塑胶引脚固定座，用于固定两侧的直插排针引脚，所有引脚的位置、数量、间距均参照实物参数设置，可直接用于PCB布局的干涉检查、整机装配的结构验证。建模过程中对细节进行了精细化处理，基板边缘的微小倒角、屏蔽罩与基板的贴合间隙、引脚与固定座的衔接位置都做了还原，避免模型出现生硬的直角拼接问题，整体模型可用于通讯设备整机装配的结构验证、教学演示中的电子元器件结构展示、物联网设备的布局设计参考，能够直观呈现Zigbee无线收发模块的外观形态与封装特征，帮助设计人员快速完成模块在整机中的位置排布、安装空间预留与装配干涉检查，无需额外调整尺寸即可适配多数直插式XBEE模块的装配场景。
