适配3D打印的小型磁环旋转传感编码器

　　在桌面级3D打印设备的闭环改造、小型桌面机械臂关节角度反馈、低负载转台位置检测这类场景里，常规工业级旋转编码器往往存在安装尺寸冗余、采购成本偏高、和自制结构适配性差的问题，很多做DIY设备、小型非标样机开发的工程师，都会需要一款能直接匹配3D打印安装框架、不需要额外复杂加工的角度检测组件，这款磁式旋转编码器的结构设计，就是瞄准这类轻量化应用场景做的适配。

　　从实际功能逻辑上看，这款编码器依靠霍尔效应传感芯片捕捉磁环旋转带来的磁场变化，以此输出对应转角信号，和接触式的电位器角度检测方案比，没有物理摩擦损耗，长期运行不会出现接触不良、阻值漂移的问题，和光电式编码器比，它对安装空间里的粉尘、轻微碎屑的耐受度更高，不需要做严格的光路密封，很适合开放式结构的小型自制设备使用。设计时特意把传感芯片的安装位做了下沉处理，芯片型号选用AFEAT-6600-T16，安装位的定位槽完全匹配芯片的引脚间距与外形轮廓，不需要额外做固定压片，3D打印完成后可以直接把芯片卡入槽位，引脚走线的槽位也提前预留，避免装配时导线被旋转的磁环结构剐蹭磨损。

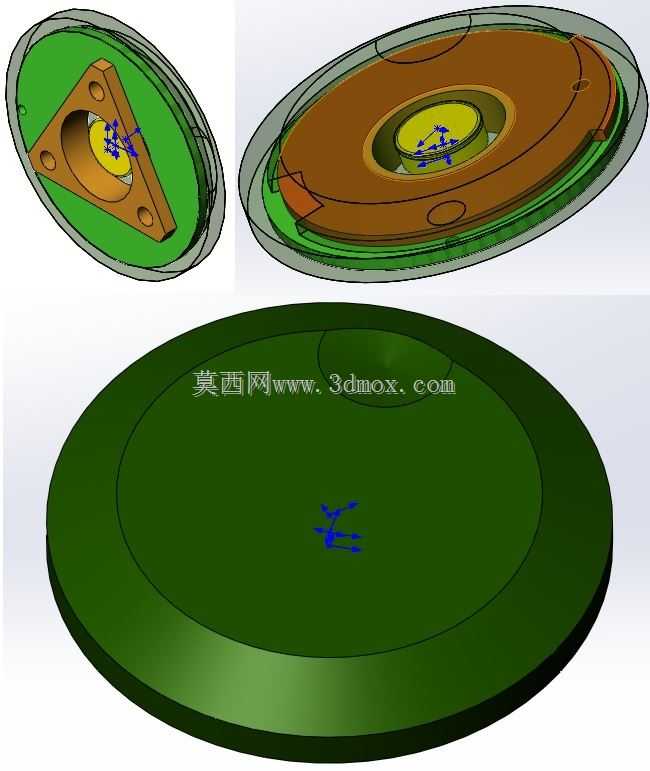

　　整体外形采用薄型圆盘式结构，最大外径控制在和常规42型步进电机后端盖尺寸匹配的范围，整体厚度不超过10毫米，不会给安装端带来额外的轴向尺寸负担。安装固定结构采用三角分布的沉头孔设计，三个孔位的中心距做了通用化适配，既可以直接固定在3D打印的设备支架上，也能通过转接片适配常规的小型电机后端安装位，沉头孔的深度刚好匹配M3规格的沉头螺丝，装配后螺丝头不会突出结构表面，不会和旋转的磁环部分发生运动干涉。磁环的安装位做了同轴定位台阶，装配时磁环可以直接套在台阶上，靠台阶的圆柱面保证磁环和旋转轴的同轴度，避免因为磁环偏心带来的检测信号误差，磁环和霍尔芯片之间的垂直间隙控制在1.5毫米，这个距离既可以保证芯片能稳定捕捉磁场变化，也不会因为间隙过小导致装配时磁环摩擦到芯片表面。

　　结构的上下壳体都采用无卡扣的直边配合设计，3D打印时不需要添加支撑结构，打印完成后去除毛刺就可以直接扣合，配合面的间隙预留了0.2毫米的打印公差，即使是普通FDM打印机用PLA材料打印，也能顺利装配不需要额外打磨。旋转部分的中心孔做了D型切面设计，可以直接匹配带D型切面的3毫米、4毫米直径转轴，不需要额外做联轴器连接，转轴插入后靠顶丝就可以固定，进一步压缩了整体的安装长度。在实际选型使用时，要注意这款编码器的适用场景是低转速、低精度要求的民用级、DIY级设备，最高支持的转速不超过每分钟1000转，角度检测精度可以满足3D打印机送丝轮转速检测、小型云台转角反馈、桌面机械臂关节位置检测这类需求，不适合高精度数控机床、高速伺服系统这类对检测分辨率、抗干扰能力要求极高的工业场景。设计时特意把所有的加强筋都做在了壳体的非配合面，既保证了薄型壳体的结构强度，不会因为3D打印件的层间强度不足导致安装后壳体变形，也不会让加强筋突出到安装配合面影响装配平整度。磁环安装位的周围做了一圈浅槽，用来填充少量的硅橡胶固定磁环，避免设备运行过程中磁环因为离心力出现移位，硅橡胶填充槽的深度控制在1毫米，不会影响磁环和芯片之间的间隙尺寸。
