LCS115-n电子设备盘柜壳体结构设计

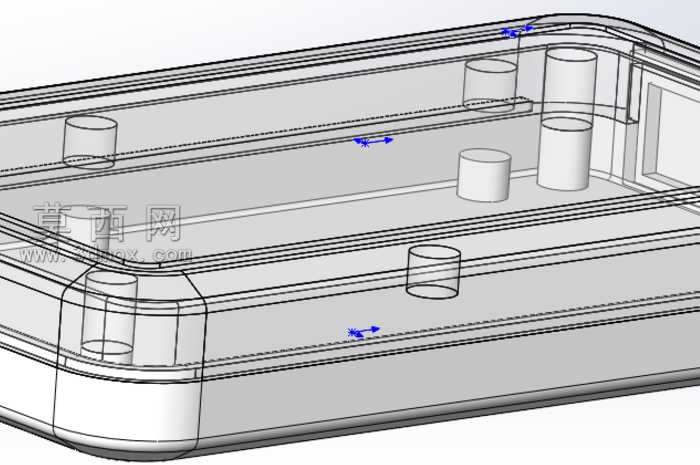

本作品为LCS115-n电子设备配套盘柜盒体结构，采用SolidWorks完成全参数化三维建模，建模过程严格遵循注塑件结构设计规范，兼顾生产可行性与装配实用性。建模阶段以自顶向下的设计思路搭建整体框架，先确定盒体的外部轮廓尺寸与圆角过渡参数，所有边角均采用均匀圆弧过渡，避免注塑生产过程中出现应力集中、填充不足的缺陷，同时提升成品的握持与安装安全性。盒体内部结构设计为核心重点，按照电子元器件的安装定位需求，在壳体内腔对应位置布置了多组高度差异化的圆柱形安装柱，安装柱根部均做了环形加强筋处理，既保证螺丝锁附时的结构强度，也能避免柱体受外力出现断裂变形；同时在内腔侧壁设计了多组平行的导向限位筋条，筋条的高度、间距经过反复校核，可对内置的电路板、功能模块起到精准的限位导向作用，减少装配过程中的对位调整工作量，提升组装效率。模型的线框显示模式下可清晰观察到各结构的壁厚均匀性，整体壳体壁厚保持一致，避免注塑成型时出现缩痕、翘曲等质量问题，所有结构的拔模角度均按照注塑工艺要求设置，确保开模时可顺利脱模。渲染阶段采用半透明线框叠加实体的显示方式，既可以直观展现盒体的外部造型，也能清晰呈现内部安装柱、限位筋的布局位置，方便设计人员快速核对结构合理性。材质设定上，壳体主体选用常用的工程塑料ABS材质，模拟哑光磨砂的表面质感，安装柱与筋条部分与主体材质保持一致，还原实际生产中的一体注塑成型效果。设计过程中充分考虑了盒体的装配兼容性，内部预留的安装空间可适配常规尺寸的电子功能模块，各安装柱的位置对应标准电路板的固定孔位，无需二次修改即可直接用于生产打样，同时盒体的边缘做了止口结构设计，可与配套上盖实现紧密扣合，具备基础的防尘防护能力，满足室内电子设备的安装使用需求。
