帕卡奇标准电子器件防护塑料壳体结构

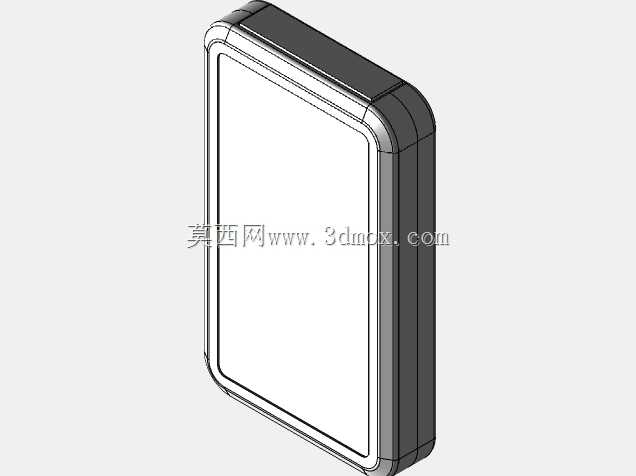

　　这款壳体属于小型电子元器件封装类防护结构，日常多应用在户外传感模块、小型工控信号转换单元、低压接线分线模块的外层封装场景，也可适配民用小型电子改装项目的外罩需求，核心作用是为内部电路板、接线端子提供物理防护，隔绝外界粉尘、溅水对内部电路的影响，同时提供规整的安装定位基础，避免内部器件受外力磕碰损坏。从结构设计逻辑来看，整体采用带圆角的长方体构型，边角做圆弧过渡一方面是降低注塑成型时的应力集中问题，减少壳体生产过程中翘曲、缺料的不良率，另一方面也能避免安装使用过程中锐边划伤操作人员，同时在跌落工况下圆弧边角可以分散冲击力，降低壳体开裂的风险。壳体内部均匀布置了多组带通孔的支撑柱，这些支撑柱的端面高度经过统一校准，

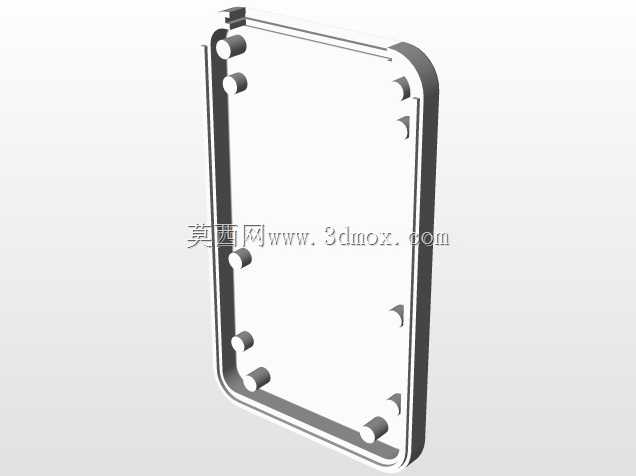

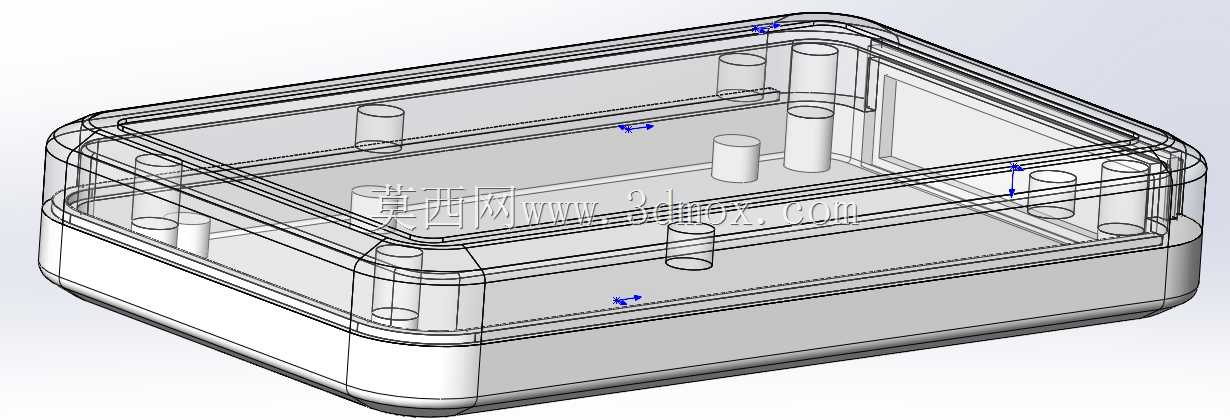

　　刚好对应内部PCB板的安装平面，通孔规格适配常用的自攻螺丝规格，安装时不需要额外增加铜柱等支撑配件，直接将电路板放置在支撑柱端面上，拧入螺丝即可完成电路板的固定，大幅减少装配环节的配件数量与装配工时。支撑柱的排布位置避开了常规小型电路板的器件布局区域，不会和电容、接线端子等突出器件产生干涉，同时部分支撑柱沿壳体内壁长边布置，也能在壳体受侧向挤压时提供内部支撑，提升壳体整体的抗形变能力。壳体上下盖的配合位置设计了嵌套式止口结构，上盖的凸边嵌入下盖的凹槽内，这种结构一方面可以提升配合面的密封性能，阻挡粉尘、溅水从配合缝隙进入壳体内部，另一方面也能在上下盖装配时起到定位导向作用，不需要反复对齐即可快速扣合，提升装配效率。从安装边界来看，

　　壳体的外轮廓尺寸适配常规小型电子模块的安装空间需求，壳体壁厚均匀，符合注塑成型的工艺要求，壁厚取值兼顾了结构强度与材料成本，不会因为壁厚过薄导致壳体刚性不足易变形，也不会因为壁厚过厚造成材料浪费、成型周期过长的问题。壳体的外表面没有多余的凸起结构，整体平整光滑，既可以采用嵌入式安装在设备面板的预留槽位内，也可以通过壳体底部的预留安装孔用螺丝固定在安装平面上，适配多种不同的安装场景。在实际选型使用时，需要注意内部支撑柱的中心距尺寸，提前匹配待安装电路板的安装孔位，若有特殊的接线需求，也可在壳体侧壁的平整区域自行开设接线孔，平整的侧壁结构方便后期开孔加工，不会因为曲面结构导致开孔后密封件难以贴合。这款壳体的结构设计充分考虑了注塑生产、

　　装配、使用全流程的需求，没有冗余的结构设计，所有内部结构都服务于电路板固定、壳体强度提升、装配便捷性几个核心目标，对于做小型电子模块开发、工控器件改装的结构设计人员来说，这类标准化壳体可以大幅缩短项目的外壳开发周期，不需要从零开始开模制作外壳，直接选用适配尺寸的标准壳体即可完成产品的外层封装，有效降低小批量项目的开发成本。在建模过程中，这类壳体需要重点关注支撑柱的同轴度、止口配合的间隙取值，若间隙过小会导致上下盖扣合困难，间隙过大则会出现配合松动、密封性能下降的问题，同时所有加强筋、支撑柱的厚度都需要小于壳体主壁厚，避免注塑成型时表面出现缩痕，影响壳体的外观质量。
