多工位拧紧电机系统模具结构设计

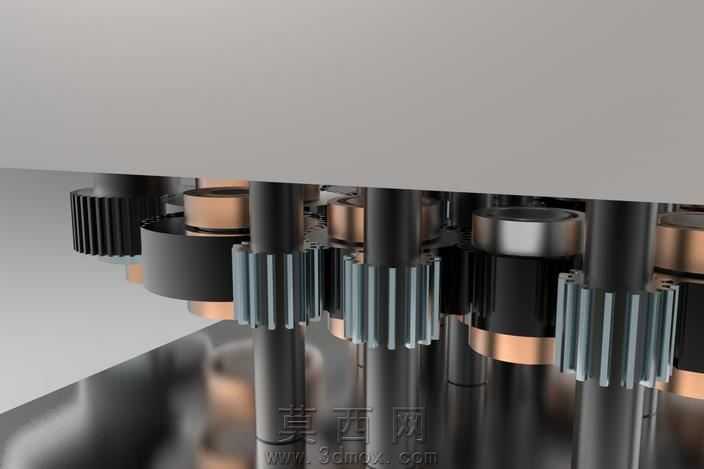

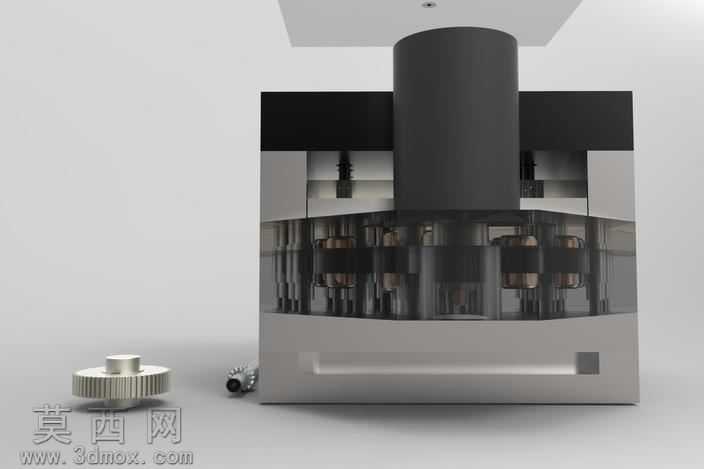

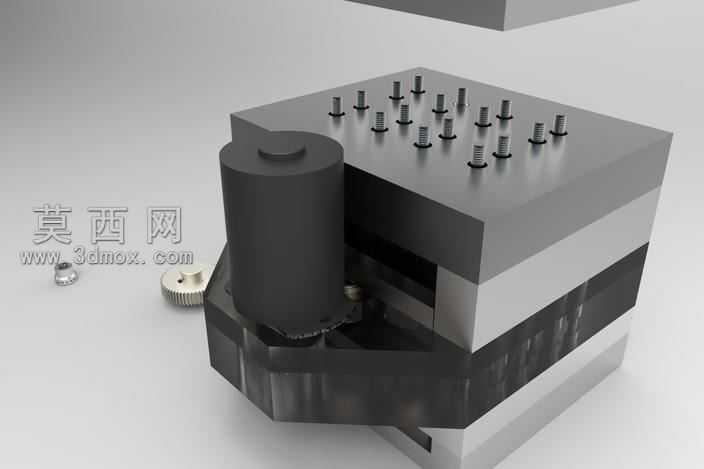

本套三维模型围绕多工位拧紧作业的电机系统配套模具展开设计，建模阶段采用自顶向下的设计思路，先完成整体装配框架的基准搭建，逐一匹配各工位的同轴度、行程限位等核心装配约束，再拆分细化每个功能部件的独立结构。模型完整还原了模具的主体承载基座、多组拧紧执行单元的安装腔体、顶部驱动电机的固定定位结构，同时配套设计了传动齿轮、定位销钉等周边附属零件，所有零件的配合公差、安装间隙均参照实际工装的设计规范设置，可直接用于结构验证与装配干涉检查。渲染阶段采用KeyShot完成材质与场景搭建，主体金属基座赋予哑光不锈钢材质，通过细微的磨砂纹理调整还原金属机加工后的真实质感，内部传动组件区分铜质绕组、黑色绝缘结构件、金属传动件的材质差异，分别调整对应的反射率、粗糙度参数，让不同部件的材质辨识度清晰；透明防护外罩采用高透亚克力材质，添加轻微的折射与边缘反光效果，既可以直观展示内部的结构排布，又不会遮挡核心功能部件的展示视角。场景布光采用三点布光结合环境HDR贴图的方式，主光从侧上方打亮模具主体轮廓，补光弱化底部与侧部的死黑阴影，轮廓光勾勒模具的边缘线条，让整体渲染效果层次分明，清晰呈现模具的分层结构：顶部为驱动电机安装位，中部为多组并行布置的拧紧执行模组，底部为工件定位承载平台，各层之间通过导向柱实现精准的行程对位，每个拧紧单元都设置了独立的扭矩传递结构，可同步完成多个点位的拧紧作业。设计过程中重点考量了模具的拆装维护便利性，所有紧固件的安装位置都预留了足够的操作空间，易损的传动部件采用模块化设计，可单独拆卸更换无需拆解整个模具主体，同时在基座侧面设计了集成式的走线槽，可规整排布各执行单元的信号与动力线路，避免作业过程中线路干涉传动部件运动。模型附带的独立零件文件可单独导出用于工程图生成，整体装配结构完整无缺失面、无破面，各部件的运动行程可通过装配约束模拟验证，能够直观展示多工位拧紧模具的工作逻辑与结构优势。
