三相热过载电机保护装置三维建模设计

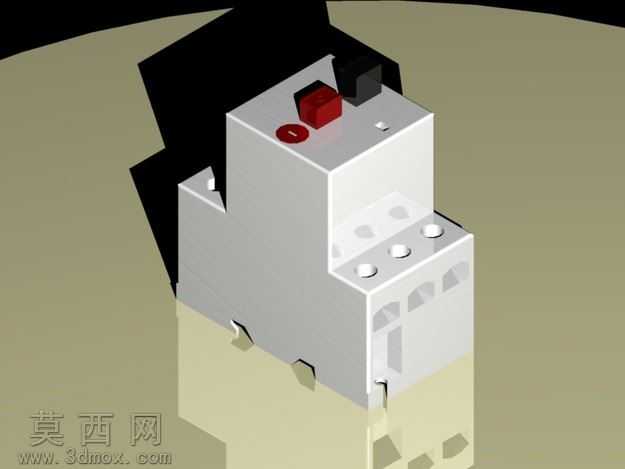

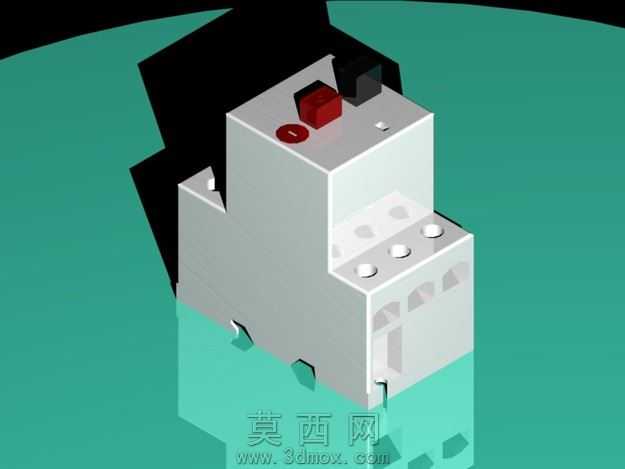

本作品为三相热过载电机保护器的三维建模成果，建模过程依托主流三维设计软件完成，全程遵循工业电气元件的实际生产尺寸规范，还原了该类保护装置的真实结构形态。建模初期先梳理产品的功能逻辑与结构层级，将保护器拆分为基座壳体、操作按键、接线端子、复位结构、内部安装卡位几个独立模块，分别进行草图绘制与特征建模，通过拉伸、切除、倒角、阵列等基础特征命令完成各部件的基础形态搭建，针对壳体表面的防滑纹理、按键的弧度造型、接线端的凹槽结构等细节，采用曲面放样、圆角过渡等操作进行精细化处理，保证各部件的衔接处无破面、无几何错误，装配阶段通过同轴、重合、间距等配合约束完成整体组装，还原了实际产品的装配间隙与部件位置关系。材质渲染阶段，针对不同部件的实际材质属性赋予对应材质参数：主体壳体采用工业常用的灰白色阻燃工程塑料材质，调整材质的粗糙度、反光度参数还原哑光塑料的真实质感；操作按键分别设置红色操作按钮与黑色辅助拨块的材质，区分不同功能部件的视觉差异；接线端子部分赋予金属镀镍材质，模拟金属部件的轻微反光与细腻金属质感；场景搭建采用简洁的纯色背景，搭配柔和的环境光与定向补光，通过调整光影角度突出产品的结构轮廓与部件层次，渲染输出的效果图清晰展现产品的外观造型与结构细节。设计过程中充分考虑该类保护器的实际使用场景，在结构建模时预留了标准导轨安装的卡位结构，接线端子的间距符合电气安装的安全规范，操作按键的凸起高度符合人工操作的按压手感需求，整体模型既还原了实物的外观特征，也保留了结构的合理性，可用于电气安装场景的模拟展示、产品教学演示以及相关设计方案的参考使用，模型的各部件均为可编辑状态，支持后续的结构调整与参数修改，能够适配不同的使用需求。
