3D打印机用卡扣式细丝导向固定支架

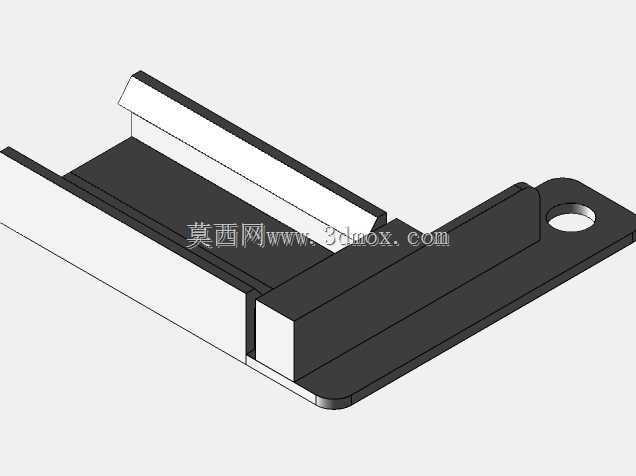

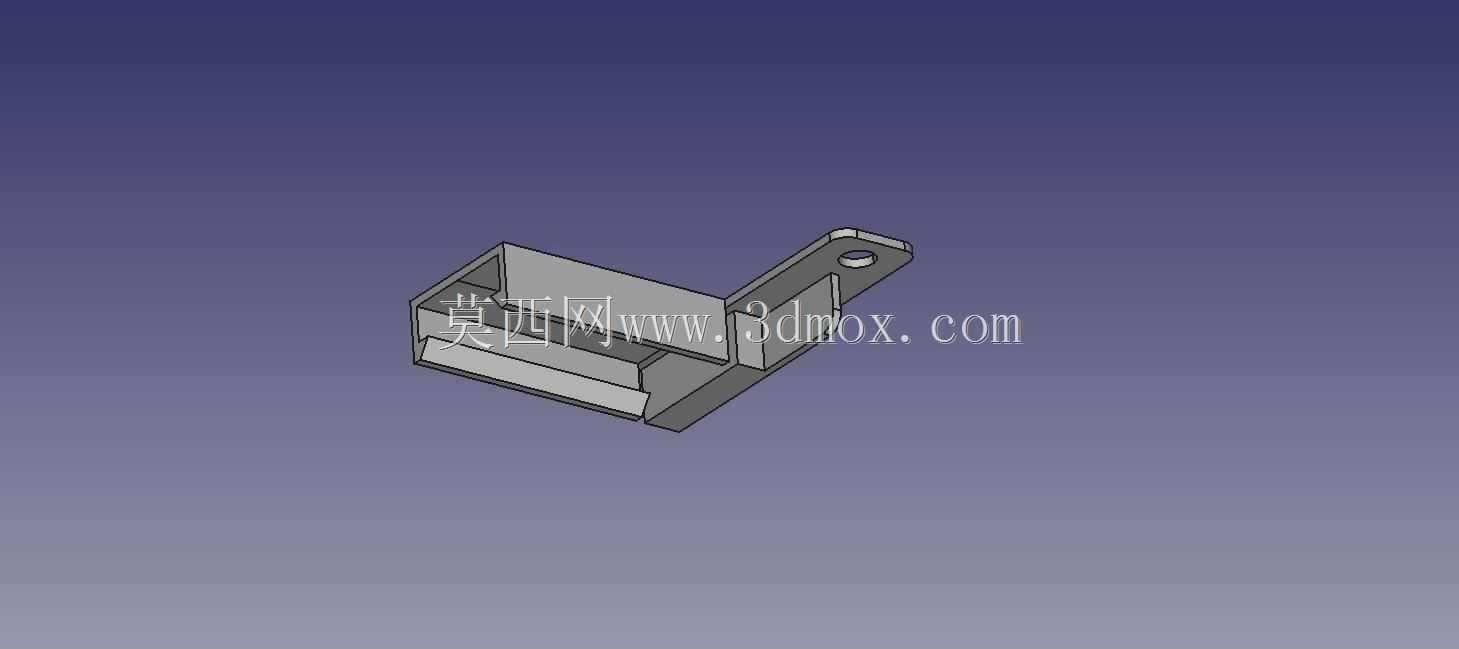

　　在桌面级FDM3D打印机的日常运维与改装场景中，送丝路径的顺畅度直接决定了打印过程的稳定性，尤其是采用远端送丝结构的机型，耗材从料架输送到挤出头的路径中，一旦出现走线角度偏差、耗材剐蹭机架的情况，很容易引发送丝阻力波动，轻则出现打印层纹不均、出料断续的问题，重则直接导致堵头、断料，造成整批打印件报废。这款卡扣式细丝导向件，正是针对桌面级3D打印机送丝路径的优化需求设计的辅助结构件，主要作用是在送丝路径的拐点位置对耗材进行约束导向，让耗材能够以平滑的角度进入挤出机构，减少送丝过程中的阻力波动。从结构设计来看，整个零件采用一体化卡扣式设计，没有额外的紧固件需求，主体的槽型结构是核心的导向通道，槽体内壁做了顺滑的圆角过渡，

　　避免耗材在移动过程中被锐边剐蹭产生碎屑，这些碎屑一旦进入挤出机齿轮或者喷嘴，就会引发堵头故障，因此槽道的边缘处理是这类导向件设计的核心细节之一。侧边延伸出的带孔安装臂，是整个零件的安装定位结构，安装臂上的通孔可以配合扎带或者小规格螺丝，将导向件固定在打印机的型材机架或者对应的安装位上，而主体部分的卡扣结构可以直接卡接在打印机现有的框架棱边或者钣金折边上，不需要对原有设备进行打孔改装，降低了用户的改装门槛，也能适配不同安装位置的固定需求。在实际安装适配性上，这个导向件的安装边界做了充分的冗余设计，卡扣的开口尺寸匹配常规2020、2040铝型材的棱边宽度，安装臂的长度预留了足够的调整空间，用户可以根据自己设备的实际送丝路径，

　　调整导向件的固定角度和位置，让耗材的进出线角度和挤出机的进料口保持同轴，最大程度降低送丝过程中的弯折阻力。导向槽的内部宽度适配1.75mm规格的常规3D打印耗材，槽体的深度足够约束耗材不会从导向槽内脱出，同时又不会过度夹紧耗材造成额外的送丝阻力，耗材在槽道内可以顺畅滑动，不会出现卡滞的情况。从功能特性上来说，这款导向件除了基础的导向作用之外，还能对耗材起到一定的支撑作用，尤其是当料架安装位置偏高或者偏低的时候，导向件可以把耗材的弯折点控制在固定位置，避免耗材在送丝过程中来回晃动剐蹭打印机的其他部件，也能减少耗材因为反复弯折产生的应力发白甚至断裂的情况。在设计思路上，整个零件完全面向3D打印自制的需求做了优化，没有复杂的悬空结构，

　　打印的时候不需要添加大量支撑，普通用户用桌面级3D打印机就可以直接打印制作，壁厚设置在2mm左右，既保证了足够的结构强度，不会因为长期受耗材的推力出现变形，又不会过度浪费打印材料。卡扣部分的尺寸做了轻微的过盈设计，卡接到型材上之后不会因为打印机运行的震动出现松脱移位，同时如果需要调整位置，也可以直接徒手拆卸，不需要借助额外工具。在实际使用场景中，这类导向件尤其适合改装了远端送丝、更换了大容量料架的3D打印机，很多用户在加装多色打印模块或者大容量料盘之后，原机的送丝路径没有对应的导向结构，耗材在送进过程中很容易和机架的棱角、螺丝等部件发生摩擦，长时间使用之后会把耗材磨出细屑，甚至磨断耗材，加装这个导向件之后，可以把送丝路径完全约束在平滑的通道内，彻底解决这类剐蹭问题。同时对于打印TPU这类柔性耗材的场景，这个导向件也能起到很好的约束作用，柔性耗材本身刚性差，如果没有导向结构，很容易在送丝过程中出现弯折、堆料的情况，导致送丝不畅，导向槽的约束可以让柔性耗材保持直线送进的状态，大幅提升柔性耗材打印的成功率。整个结构没有多余的设计，所有的几何特征都服务于导向和安装两个核心功能，没有冗余的装饰性结构，完全从工程实用的角度出发，兼顾了安装便利性、使用可靠性和自制加工的便捷性，能够适配绝大多数桌面级FDM3D打印机的送丝路径改装需求。
