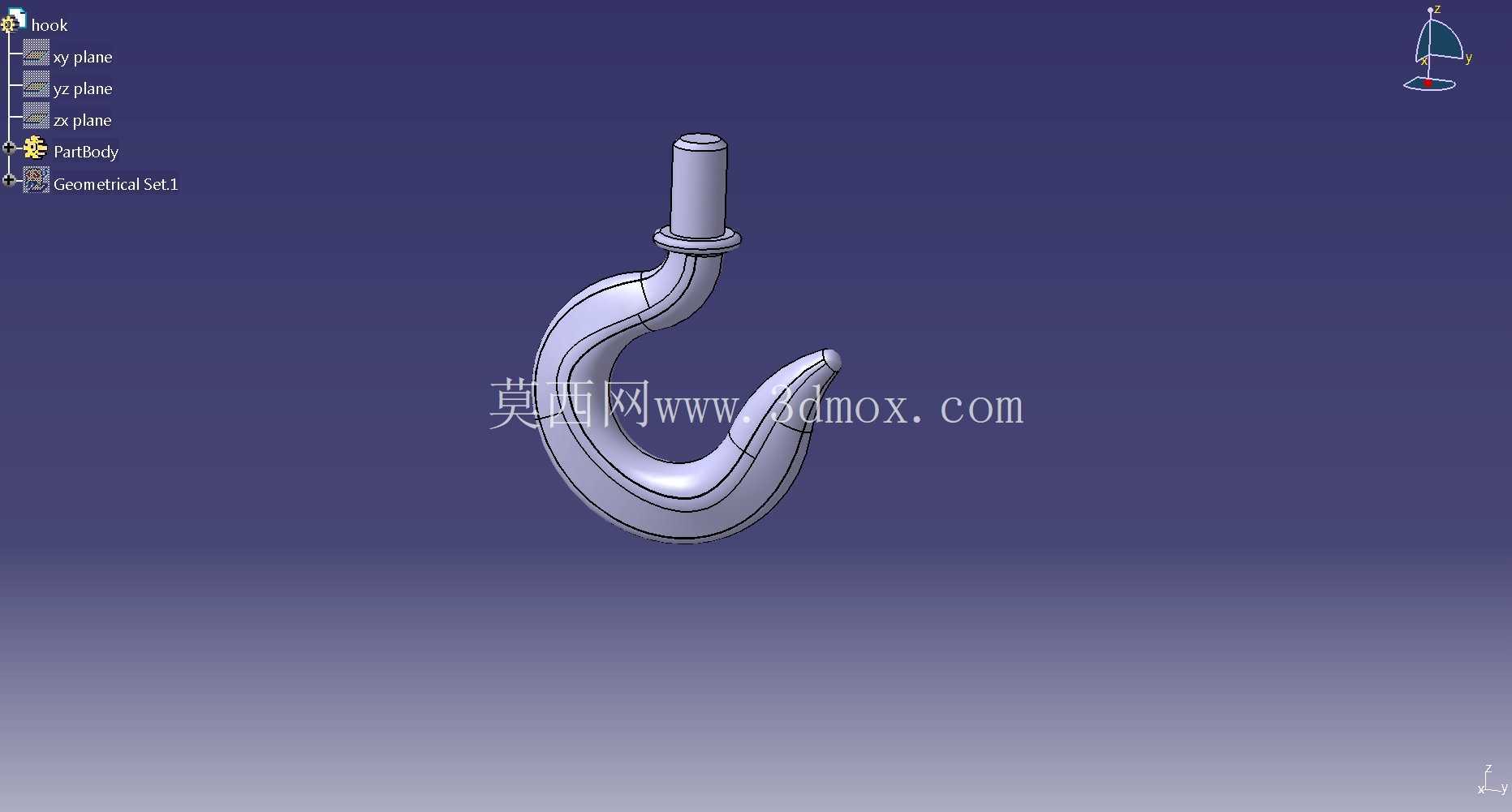

曲面结构起重吊装挂钩三维设计

　　在车间物料转运、重型设备装配、电力设施架设等日常作业场景里，吊装挂钩是连接起重设备与被吊载荷的核心受力构件，其结构合理性直接关系到作业安全与吊装效率，很多现场出现的吊物滑脱、构件变形问题，追根溯源都和挂钩的曲面过渡、受力路径设计不合理有直接关联。这款挂钩的设计没有采用传统直段弯弧的简化结构，而是从载荷传递的实际路径出发做了连续曲面优化，整个钩身从顶部连接柱开始，顺着受力方向做平滑的曲率过渡，没有出现直角转折或者截面突变的区域，能避免应力集中点的产生，在承受额定载荷时，应力可以顺着曲面均匀分散到整个钩身，不会在局部出现应力峰值超过材料屈服强度的情况。

　　顶部的连接柱做了等直径的圆柱设计，柱身末端设置了一圈凸起的限位挡边，这个结构是为了匹配吊装时的连接套或者卸扣，安装时挡边可以卡在连接件的端面，防止挂钩在起吊过程中出现轴向窜动，也能避免挂钩从连接件中滑脱，连接柱的直径尺寸是按照常用卸扣的内孔尺寸做的匹配设计，不需要额外加工转接件就能直接和标准M级卸扣配合使用，安装边界覆盖了车间内绝大多数手动葫芦、电动葫芦以及小型起重设备的末端连接接口。钩身的弯弧段做了变曲率设计，钩尖位置的曲率半径更小，方便作业人员快速把被吊物的吊环、吊带套入钩内，而靠近连接柱的弯弧段曲率半径逐步放大，让载荷的作用力线尽可能靠近挂钩的中心轴线，减少起吊时挂钩受到的附加弯矩，很多传统挂钩在起吊偏载时容易出现钩身张开变形，就是因为弯弧段曲率设计不合理，导致载荷产生的弯矩过大，这款挂钩的曲面过渡能把偏载产生的弯矩分散到更长的钩身段，降低局部的弯曲应力。

　　钩尖位置做了向内的微收设计，不是传统的直头结构，这个细节是考虑到吊装作业中吊带或者吊环可能出现的滑动情况，微收的钩尖能形成一个止挡结构，即使吊具在起吊过程中出现小幅晃动，也不会从钩尖位置滑出，同时钩尖的端面做了小圆弧倒角，不会割伤吊带的编织层，也不会在吊环表面划出应力集中的刻痕。从建模逻辑来看，整个挂钩采用全曲面构建，没有用简单的扫掠或者拉伸命令做简化处理，每一段曲面的曲率都经过连续校验，保证曲面之间是G2连续过渡，这种设计不仅是为了外观流畅，更重要的是在后续做有限元受力分析时，网格划分不会在曲面转折处出现畸变，能得到更准确的应力分布结果，给后续的材料选型、热处理工艺制定提供可靠的依据。实际使用中，这类挂钩可以适配不同规格的吊装带、钢丝绳吊索以及环形吊环，不管是吊装变压器这类电力设备，还是车间内的工装夹具、金属构件，都能稳定连接，安装时只需要把顶部连接柱插入起重设备末端的连接套，确认限位挡边贴合到位后插上防脱销就可以投入使用，不需要复杂的调试步骤。钩身的截面采用椭圆形设计，相比圆形截面，在相同截面积的情况下，椭圆形截面的抗弯截面模量更大，能承受更大的弯曲载荷，同时截面的长轴顺着受力方向布置，进一步提升了钩身的承重能力，不会在长期重载使用后出现永久变形。

　　很多现场作业人员会反映传统挂钩在挂取吊具时容易卡滞，这款挂钩的曲面从钩尖到连接柱全程平滑，没有凸起或者凹陷的结构，挂取吊具时吊具可以顺着曲面自然滑入钩底位置，不需要人工反复调整位置，能提升吊装作业的效率，尤其是在高空作业场景下，减少人工调整的动作也能降低作业的安全风险。另外，整个挂钩的外形没有多余的装饰结构，所有曲面都是服务于受力和使用需求，没有为了外观增加不必要的凸起，避免在吊装过程中勾挂到周边的管线或者构件，安装边界的尺寸控制也考虑了狭小空间的作业需求，钩身的整体宽度不会超过常规卸扣的宽度，在设备间隙较小的吊装场景下也能顺利伸入挂接。
