径向式小型蒸汽动力引擎结构设计

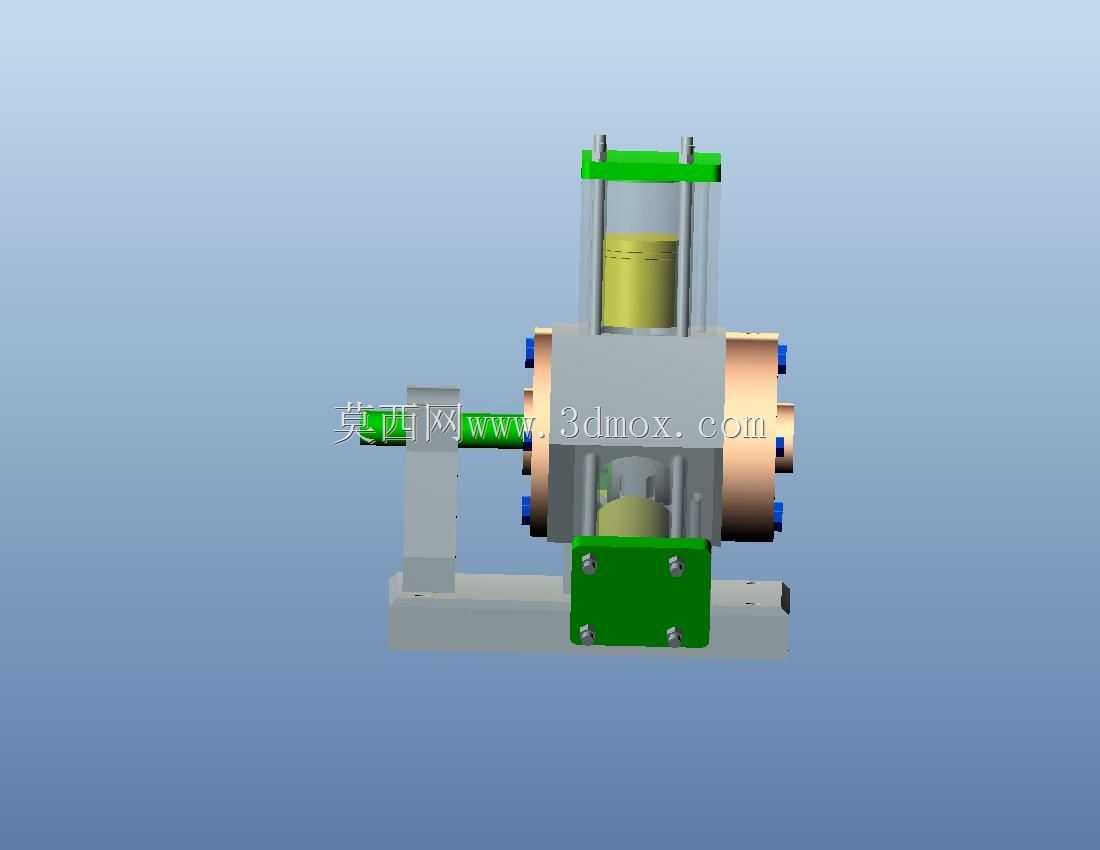

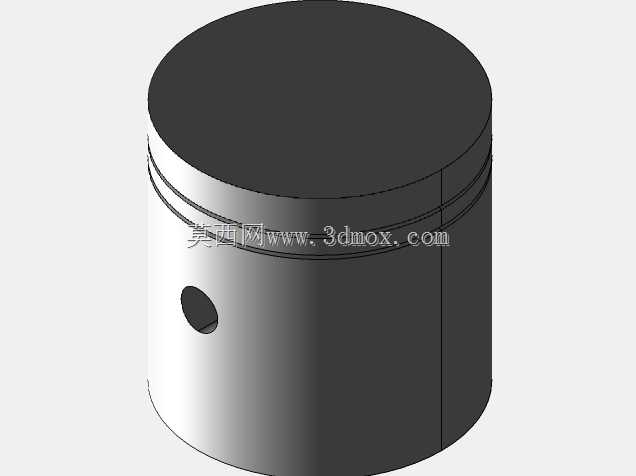

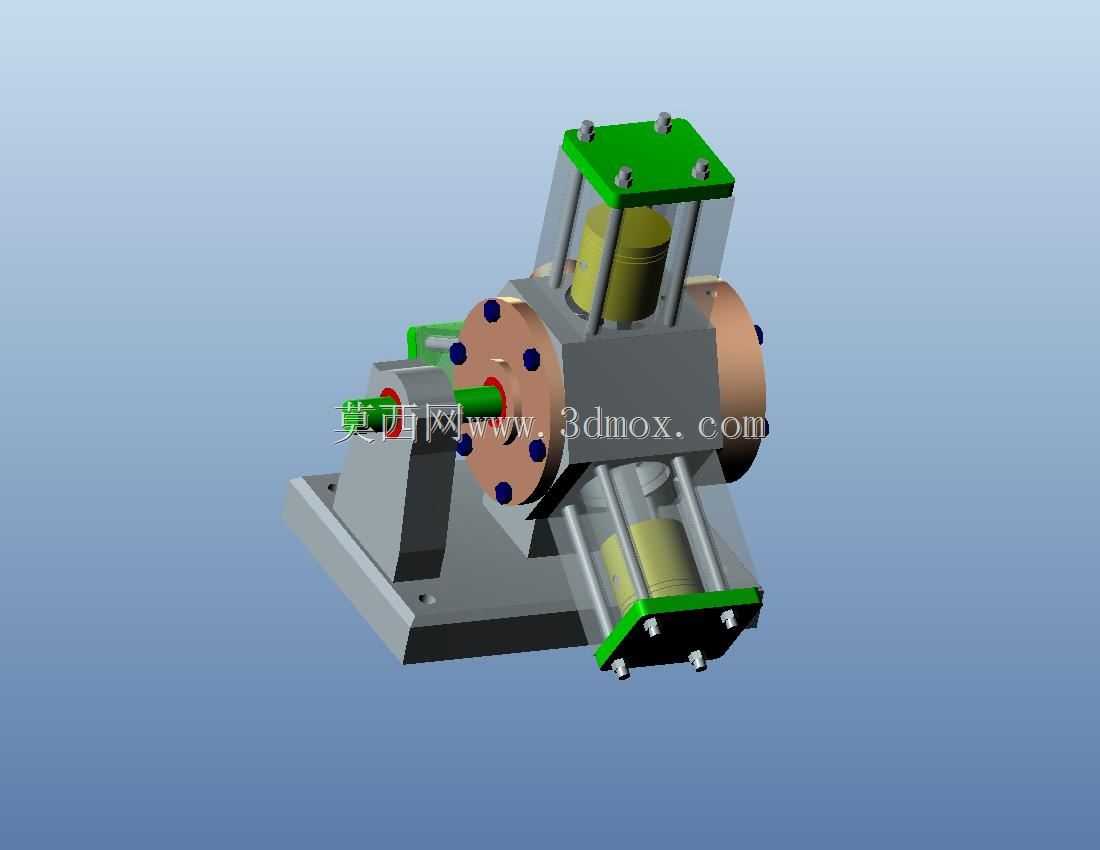

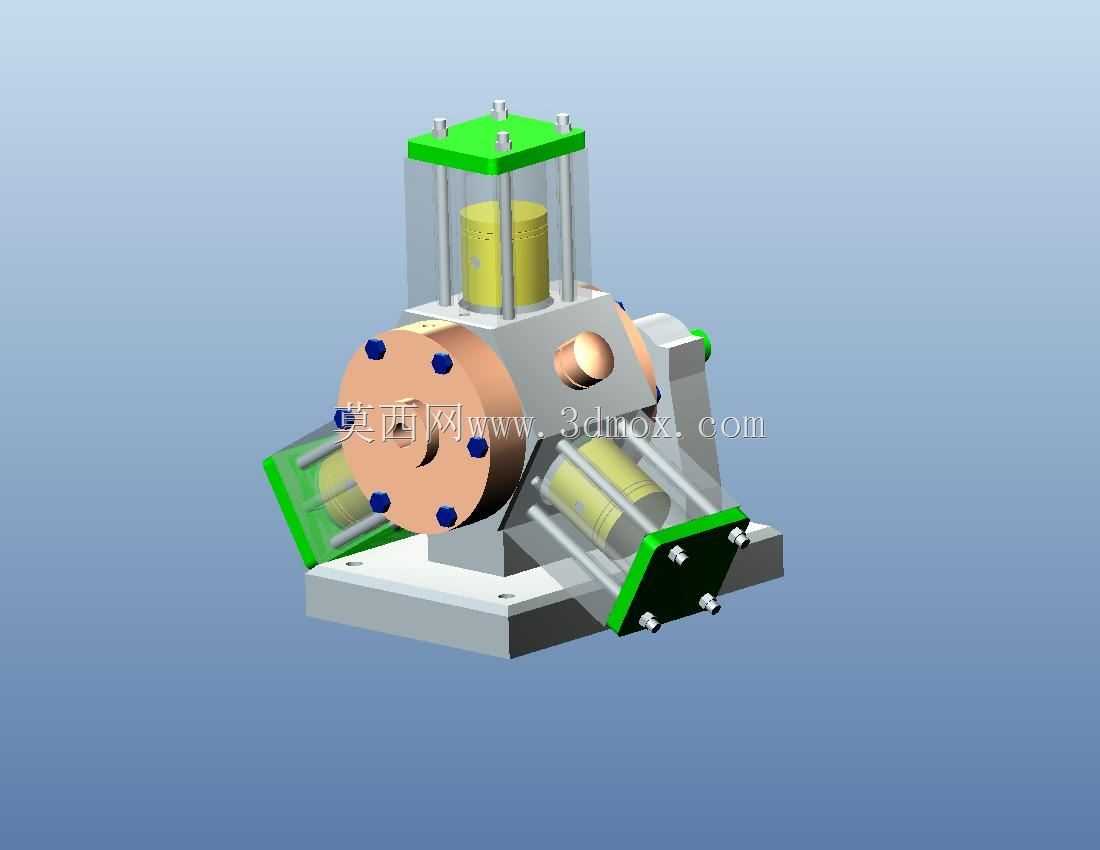

　　整机的安装基准为底部一体化铸造成型的安装底座，底座上预留有对应规格的安装通孔，可通过螺栓直接固定在安装基座或者实验台架上，安装边界的设计充分考虑了微型动力场景的安装空间限制，底座的平面度公差控制在合理范围内，保障安装后整机的运转同轴度，避免因安装面不平导致的曲轴偏磨、密封件过早失效等问题。做功单元的缸体采用透明可视化的结构设计，既能够直观展示活塞在缸套内的往复运动过程，方便教学演示时观察做功冲程的运行状态，也能在结构测试阶段快速发现活塞卡滞、密封漏气等故障问题；缸体顶部的端盖通过均匀分布的紧固件与缸体连接，端盖与缸体的结合面设计有密封槽，可适配对应规格的密封垫片，保障蒸汽介质通入后的腔体密封性，避免蒸汽泄漏导致的动力损失。这款径向布局的小型动力装置，核心定位面向微型蒸汽动力场景的结构验证与原理演示，可适配小型教学实验台、微型动力展示装置、爱好者自制小型动力载具等场景，作为核心动力输出单元完成热能到旋转机械能的转换。从结构布局来看，采用多缸径向排布的设计思路，将多个做功缸体围绕中心曲轴呈圆周方向布置，这种布局能够在有限的径向空间内集成更多做功单元，相比直列布局大幅缩短整机轴向尺寸，同时让各缸的做功冲程均匀错开，保障动力输出的平顺性，降低曲轴运转的脉动冲击。

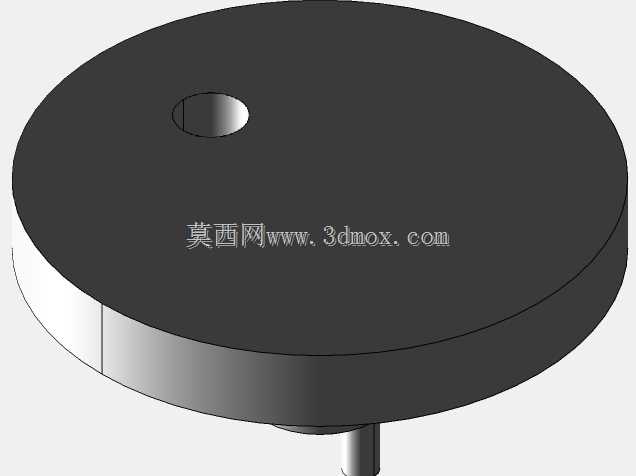

　　动力输出端的铜质端盘是曲轴的支撑与输出接口，端盘上通过紧固件固定在主机架上，中心位置预留有曲轴输出轴的穿出孔，输出轴可通过联轴器连接外部负载，比如小型发电机、微型传动机构、模型载具的传动系统等，输出轴的轴径尺寸按照微型动力的扭矩传递需求设计，能够满足小功率场景下的扭矩输出要求，不会出现轴径强度不足导致的断轴问题。侧向布置的绿色端盖为配气机构的安装基准，配气通道集成在主机架内部，能够按照各缸的做功顺序精准分配高压蒸汽进入对应缸体，推动活塞完成往复运动，再通过曲柄连杆机构将活塞的直线运动转换为曲轴的旋转运动，最终实现动力的持续输出。

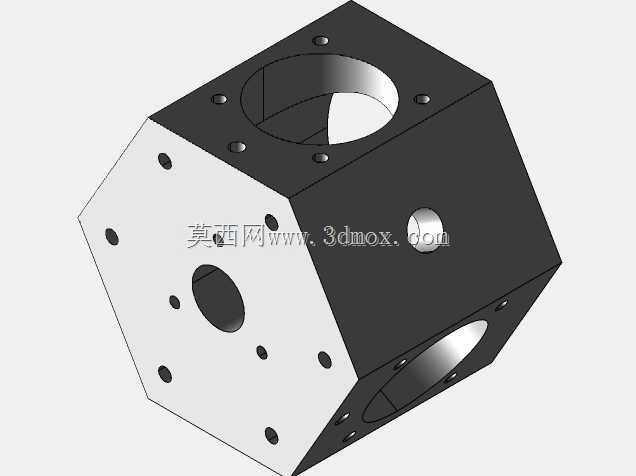

　　在设计过程中，充分考虑了微型动力装置的装配工艺性，所有零部件的连接均采用标准紧固件，没有特殊定制的异形连接件，方便后期的拆解维护与零部件更换；各运动副之间的配合间隙按照小功率低速运转的工况设计，既不会因为间隙过大导致的运动冲击与异响，也不会因为间隙过小导致运转卡滞、热胀后抱死的问题。机架部分采用一体化的结构设计，将缸体安装位、曲轴支撑位、配气通道、安装底座等结构集成在同一个主体零件上，大幅减少了零部件的总数量，降低了装配复杂度，同时也提升了整机的结构刚性，避免运转过程中因为机架变形导致的运动副错位问题。

　　从实际使用的角度来看，这款装置不需要复杂的辅助配套系统，只需要接入符合压力要求的饱和蒸汽即可稳定运转，适合用于蒸汽动力原理教学、小型动力装置性能测试、爱好者自制动力模型等场景，结构上的可视化设计也能帮助初学者快速理解径向发动机的工作原理，掌握曲柄连杆机构、配气机构、密封结构的设计要点。在安装尺寸的设计上，整机的径向尺寸控制在紧凑范围内，高度方向也适配小型台架的安装空间，不需要预留过大的操作与维护空间，日常维护只需要定期检查紧固件的预紧力、密封件的老化情况、运动副的润滑状态即可，维护难度较低，不需要专业的大型工装即可完成拆解与重组。
