螺旋顶升式手动承重起重工具结构设计

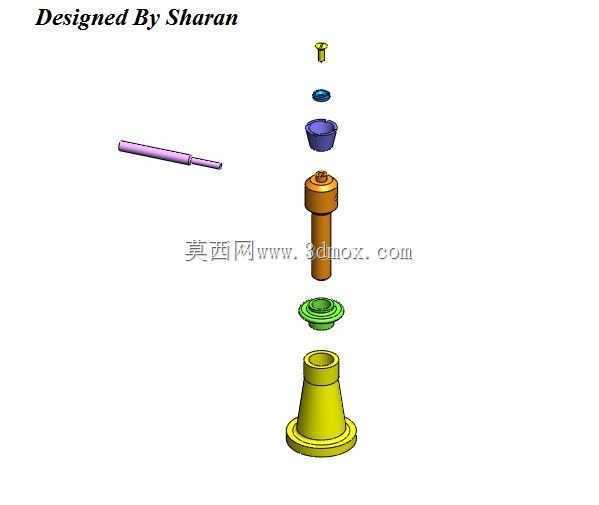

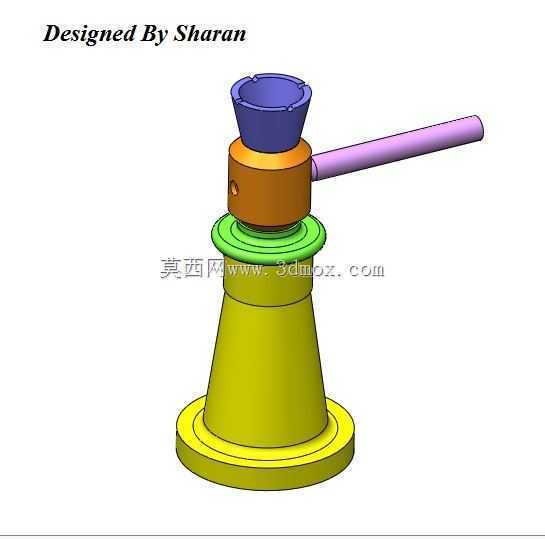

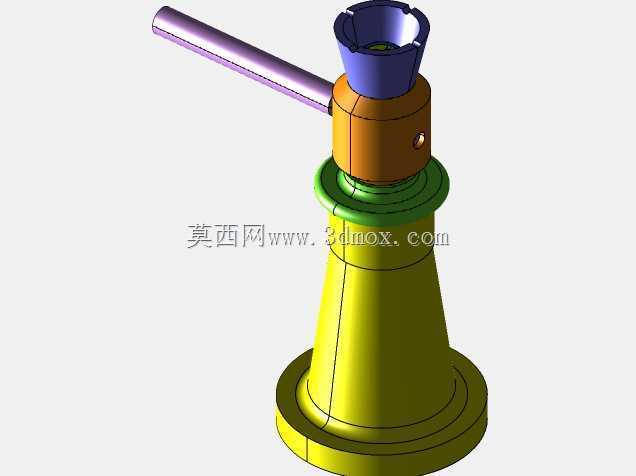

　　在设备检修、小型构件安装、工位调平这类需要小行程精准顶升的作业场景里，螺旋式顶升工具的应用覆盖了从机加工工位工件垫高、汽修场景底盘支撑到建筑小型构件临时调平的诸多环节，和液压类顶升设备相比，它不存在密封件老化泄漏、长期承重泄压回落的问题，纯机械啮合的传动特性可以让它在无动力的野外作业场景、需要长时间保持支撑高度的工位上稳定工作，不会因为油路故障出现支撑失效的风险。这套结构的核心传动逻辑是通过转动外置的操作杆，带动嵌套在支座内部的螺杆副做回转运动，将操作杆输入的圆周扭矩转化为顶帽端的直线顶升力，整体结构没有复杂的液压阀组、密封管路，零件数量少，日常维护只需要定期在螺纹啮合面加注润滑脂即可，对作业环境的适应性极强，哪怕是在多粉尘、存在少量切削液飞溅的机加工车间里，也不会因为杂质侵入出现传动卡滞的问题。从结构布局来看，底部采用了大直径的圆盘式支撑底座，底座的接触面积远大于上部顶升段的截面尺寸，这种设计可以有效降低支撑面的单位面积压强，在普通水泥地面、木质工位垫板这类承载力有限的支撑面上作业时，不会因为局部压强过大出现底座下陷、支撑倾斜的问题，底座和锥形的支座段采用一体化的同轴设计，锥面结构从底座向上逐步收窄，既可以减少上部结构的材料用量，也能让整体重心始终落在底座支撑面的中心范围内，哪怕顶升过程中承受一定的偏载力，也不会出现整机倾翻的风险。操作杆采用长直杆的悬臂设计，和上部的螺母回转套做刚性连接，作业时不需要额外配套棘轮、扳手类工具，

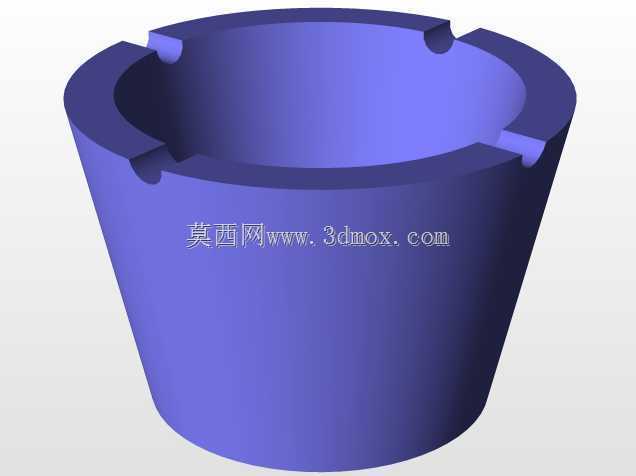

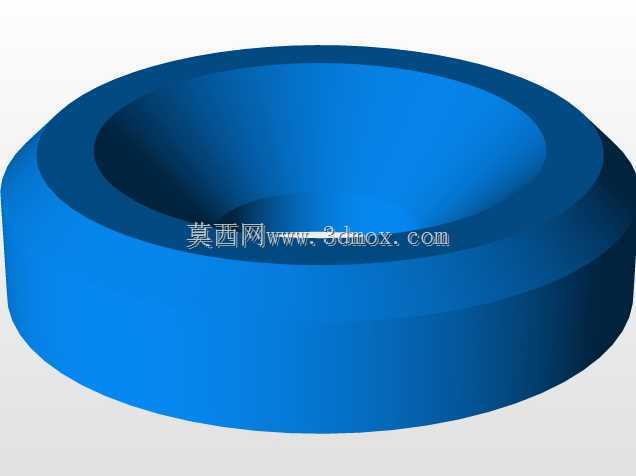

　　直接穿入回转套的预留孔内就可以转动施力，力臂长度经过匹配设计，普通成年操作人员单手施加的力就可以驱动螺杆顶升额定范围内的负载，不需要额外加接延长杆，避免因为力臂过长导致螺纹副过载变形。顶帽部分采用内凹的碗状结构，和被顶升物件接触时，内凹面可以卡住构件的底部凸起或者支撑楞，避免顶升过程中构件出现侧滑移位，顶帽和螺杆顶端采用活动连接结构，顶升过程中顶帽不会跟随螺杆一起回转，不会和被支撑物件的接触面产生相对转动摩擦，避免刮伤工件表面的涂装或者加工面。螺纹副采用梯形传动螺纹设计，相比普通连接用的三角螺纹，梯形螺纹的牙型强度更高，啮合接触面积更大，可以承受更大的轴向顶升力，同时螺纹的导程经过匹配，既保证了转动操作杆时顶升行程的进给效率，

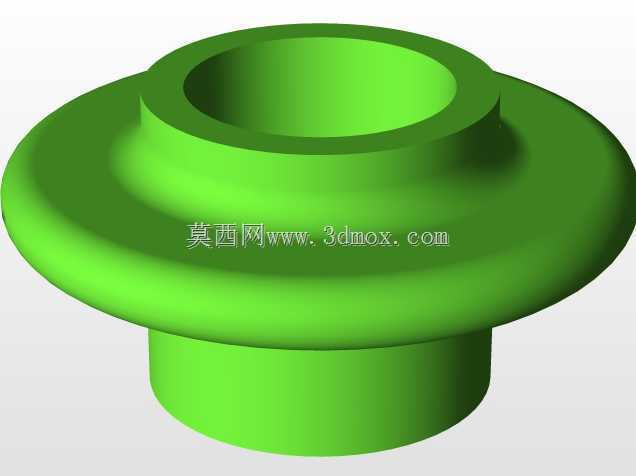

　　也具备可靠的自锁性能，当操作人员停止转动操作杆后，螺纹副的啮合摩擦力可以牢牢锁死当前的顶升高度，不需要额外加装锁紧销或者止退结构，哪怕承受持续的振动载荷，也不会出现螺杆自行回转回落的问题。整体结构的安装边界非常灵活，因为不需要外接动力源、液压管路，作业时只需要保证底座放置面平整，预留出操作杆转动所需的圆周空间即可，不需要额外的安装固定工序，放置到位就可以开展顶升作业，在空间狭窄的设备夹缝里，还可以将操作杆做短距离的往复扳动，不需要整圈转动就可以实现微量的高度调整，非常适合对顶升精度有毫米级要求的设备调平场景。上部的回转套和支座之间设置了环形的承压垫片，用来承受顶升过程中产生的轴向推力，降低回转套转动时的摩擦阻力，

　　垫片采用耐磨铜质材料，长期使用磨损后只需要更换垫片即可，不需要更换整个支座或者回转套零件，后期维护成本极低。和剪式顶升结构相比，这种同轴螺旋顶升的结构整体径向尺寸更小，在需要伸入狭小缝隙开展顶升作业的场景里，更小的截面尺寸可以让它适配更多的作业空间，不会因为结构体积过大无法放置到支撑点位下方。在实际选型使用时，只需要根据待顶升物件的重量匹配对应额定载荷的规格即可，因为纯机械传动的特性，它的顶升高度可以在行程范围内任意位置停留锁止，调整精度可以控制在毫米级，完全能够满足设备安装调平、构件临时支撑、检修作业承重的各类使用需求，结构本身没有易损的密封件、电子元件，正常润滑维护下的使用寿命远高于同载荷等级的液压类顶升工具。
