工业平台走道钢格板栅结构设计

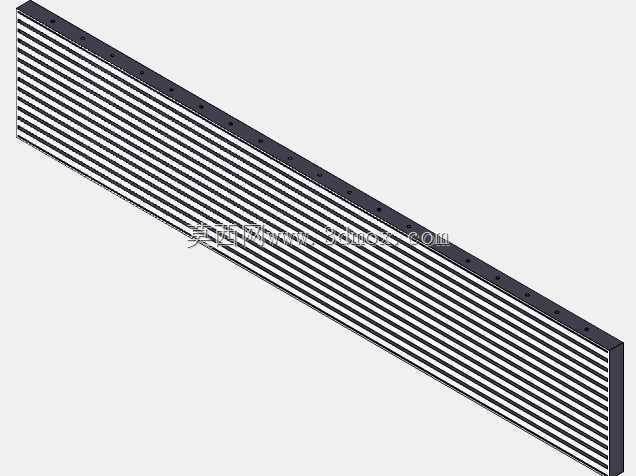

　　在工业厂区的操作平台、设备巡检走道、变压器周边检修通道这类场景里，格栅类踏板是兼顾承重、排水、防滑与通风需求的核心构件，本次设计的钢格栅结构，正是针对电力设备周边检修走道的实际使用需求完成的结构建模。从实际使用场景出发，这类格栅常铺设在户外电力设施周边的架空走道上，既要承受巡检人员携带工具行走的动载荷，也要应对雨天积水快速排走、落叶杂物不易堆积的使用要求，同时还要兼顾下方设备的通风散热需求，避免实心踏板遮挡散热通路造成设备温升异常。设计过程中首先确定了格栅的整体承载框架，主承载扁钢沿走道跨度方向排布，间距匹配常规检修行走的脚面接触范围，避免扁钢间距过大造成卡脚、行走硌脚的问题，同时横向采用扭绞方钢作为连接杆，

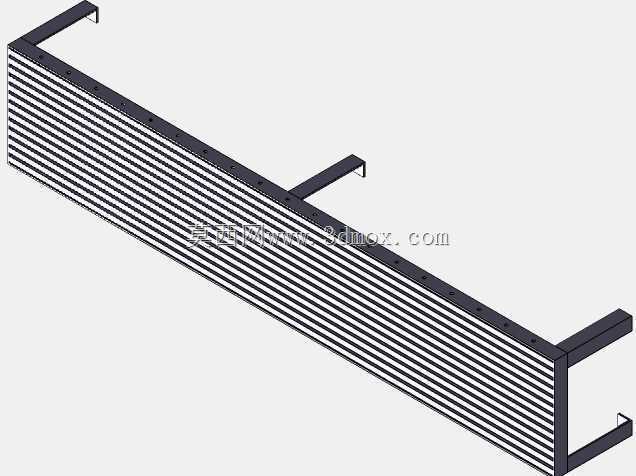

　　与主承载扁钢采用压焊工艺的结构等效建模，保证每一个交叉点的结构连接强度，避免长期踩踏后出现连接杆松脱、格栅面变形的问题。从安装边界来看，该格栅的整体长度适配单段走道的跨度，宽度匹配常规检修走道的通行宽度，四个角部设置的支撑腿直接搭设在走道的侧边支撑梁上，支撑腿的高度预留了走道下方的布线与通风空间，安装时无需额外焊接固定，直接放置即可满足日常巡检的承重需求，后期维护更换时也可直接单块抬移，无需拆解周边结构。细节设计上，格栅的端部做了封边处理，避免扁钢端部外露造成剐蹭风险，同时在格栅的一端设置了局部的细节放大结构，对应安装时的定位标识，方便现场铺设时快速对齐相邻格栅的拼接缝，保证走道面的平整性，避免相邻格栅出现高低差绊倒通行人员。

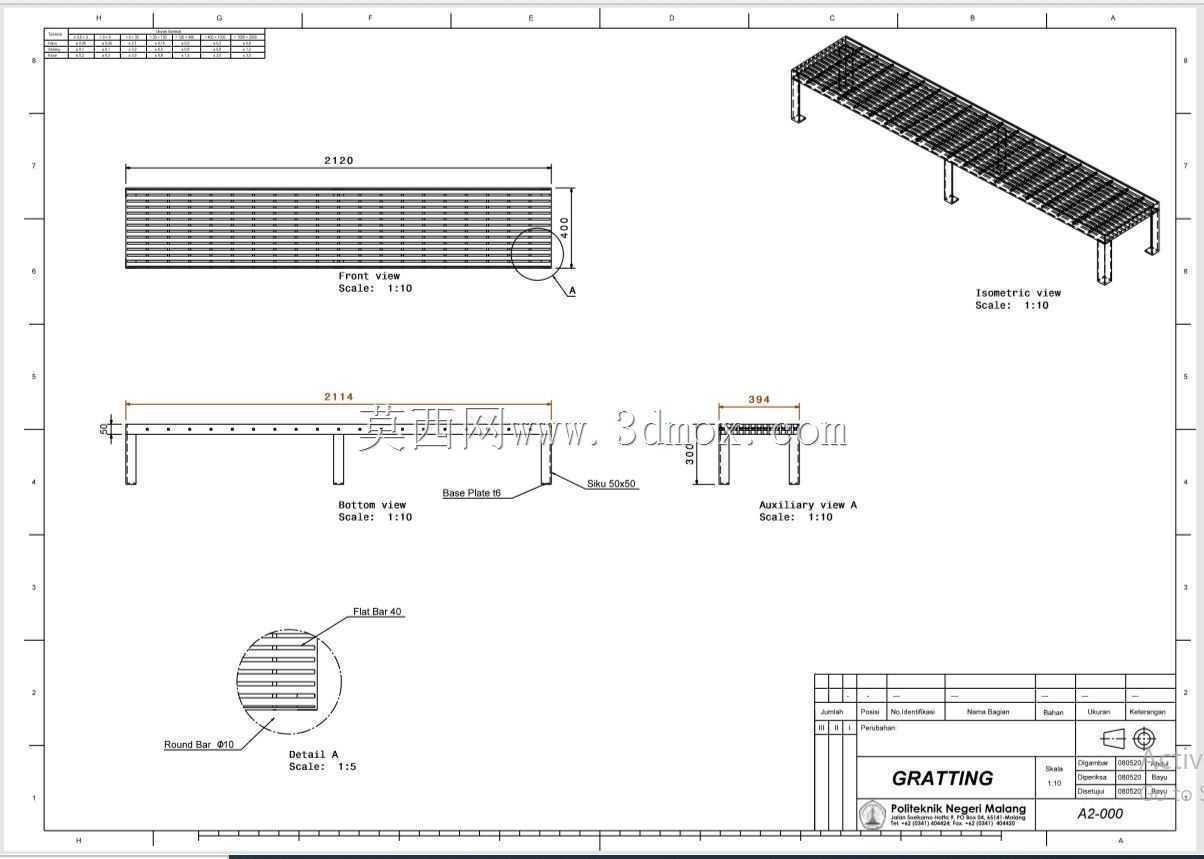

　　从结构受力角度，主承载扁钢的厚度选型匹配单人携带10kg工具行走的动载荷要求，挠度控制在走道跨度的1/500以内，行走时不会出现明显的下颤感，扭绞方钢的排布间距既保证了格栅面的整体刚度，也能让直径大于10mm的杂物直接从栅缝落下，不会在格栅面堆积造成走道湿滑。不同于普通民用建筑的地漏格栅，工业用走道格栅的所有棱边都做了等效的倒角处理建模，避免加工后出现锋利毛边，巡检人员行走时即使工具掉落也不会被栅格边缘磕碰变形，同时格栅表面的结构形式本身具备防滑属性，雨天表面有积水时也能保证足够的摩擦力，不会出现人员滑倒的风险。在建模过程中，所有视图的投影关系严格遵循机械制图的标准，正视图清晰表达格栅的整体长度与栅条排布密度，

　　侧视图明确支撑腿的高度与安装位置，轴测视图直观呈现整体的立体结构，局部放大视图则明确了栅条交叉位置的连接结构细节，方便生产加工时准确理解结构形式，也方便现场安装人员对照图纸确认安装方向。这类格栅结构除了电力设备周边的检修走道，也可用于生产车间的操作平台、物流仓库的卸货平台走道、污水处理厂的巡检通道等场景，只需要根据实际跨度调整主承载扁钢的厚度与支撑腿的间距，即可适配不同的载荷要求，本次建模的参数匹配常规轻型检修走道的使用需求，可直接作为同类型格栅设计的参考模板，调整对应尺寸参数即可快速衍生出不同规格的格栅模型，大幅提升同类型结构的设计效率。
