公制M1外六角螺栓配套螺母结构设计

　　在精密仪器、小型液压阀组、微型气动回路这类对安装空间有严苛限制的场景里，M1规格的公制紧固件往往承担着核心的连接固定作用，尤其是减压阀这类仪表类阀门的内部组件装配，微小规格的紧固件既要满足连接强度要求，又不能占用过多阀腔内部空间，避免干扰介质流道的通流面积，这也是这类小规格紧固件设计时需要优先考量的核心前提。这款M1公制螺栓搭配螺母的结构设计，首先从螺纹参数上严格遵循公制普通螺纹的基准规范，牙型角采用60度标准设计，螺距匹配M1规格的常规粗牙参数，螺纹牙侧的表面粗糙度控制在合理区间，既保证螺纹旋合时的顺畅度，避免出现卡滞、滑牙的问题，又能在额定锁紧力矩下提供足够的螺纹啮合摩擦力，防止设备运行过程中因振动、温度交变出现螺纹副松脱的情况。

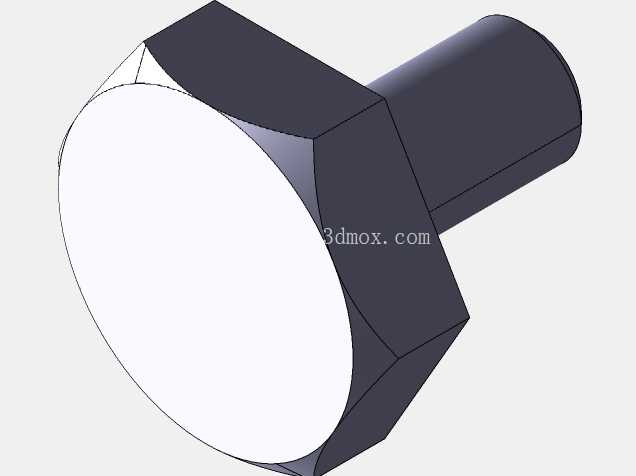

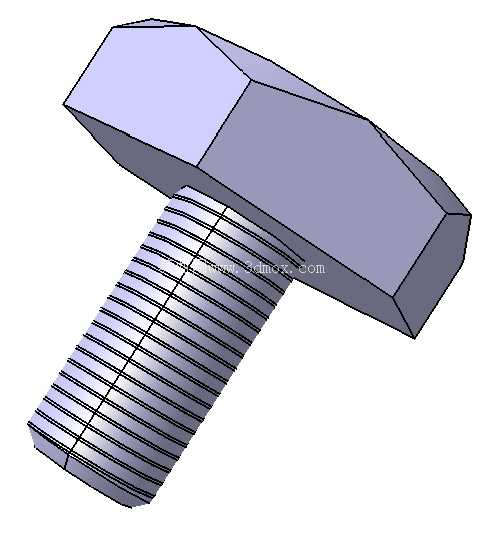

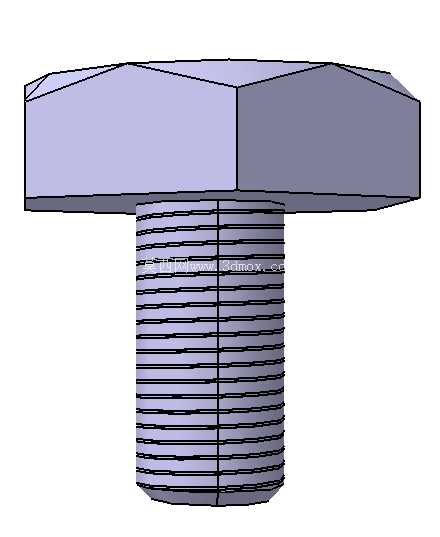

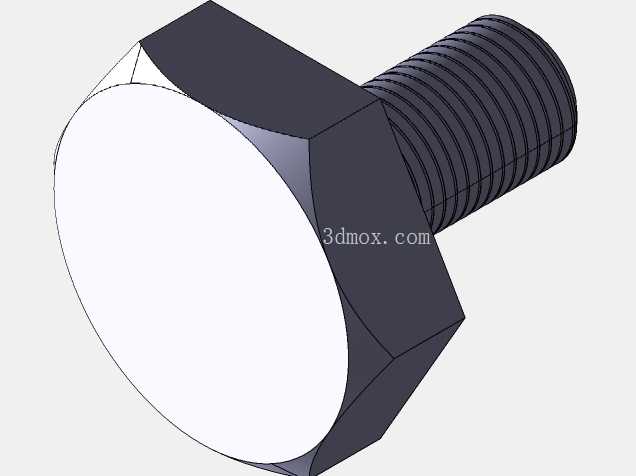

　　螺栓头部采用外六角结构设计，这种结构的优势在于可以适配标准规格的六角套筒、开口扳手进行锁紧操作，即使在安装空间相对局促的阀组内部，也能通过小型工装完成可靠的力矩施加，头部的承压面做了平整化处理，与被连接件表面接触时可以均匀分散锁紧压力，避免局部应力集中压伤轻质合金或者工程塑料材质的被连接件表面。从安装边界来看，螺栓头部的对边尺寸、头部厚度都严格匹配M1规格外六角螺栓的通用尺寸规范，螺杆部分的长度可以根据实际阀组组件的叠层厚度进行适配调整，螺纹收尾处做了合理的退刀结构设计，避免螺纹加工到螺杆根部出现应力集中断口，提升螺栓整体的抗疲劳强度。

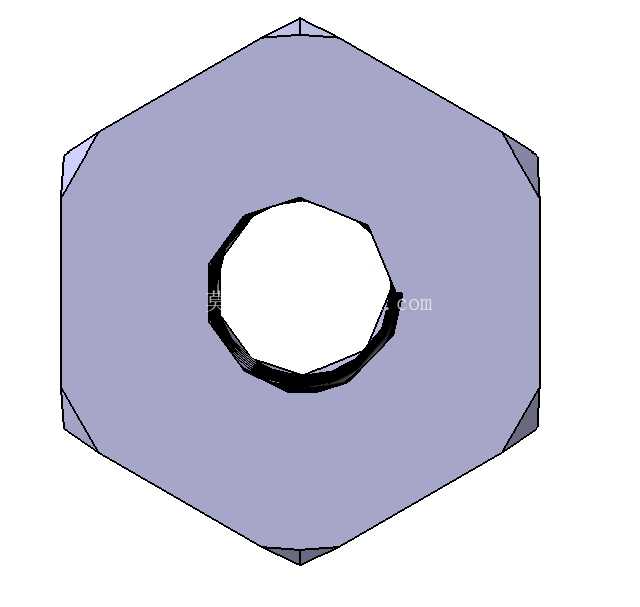

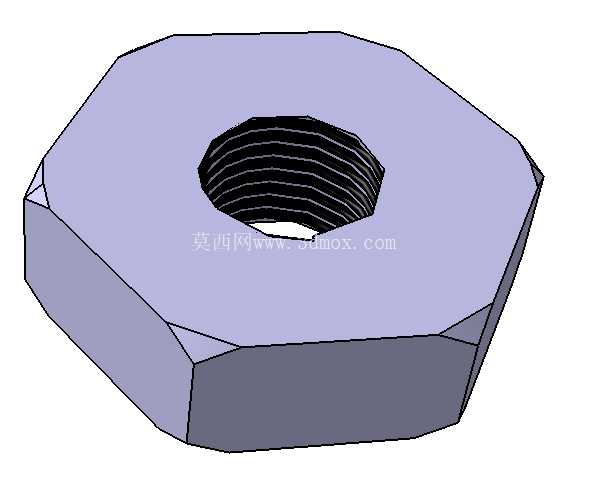

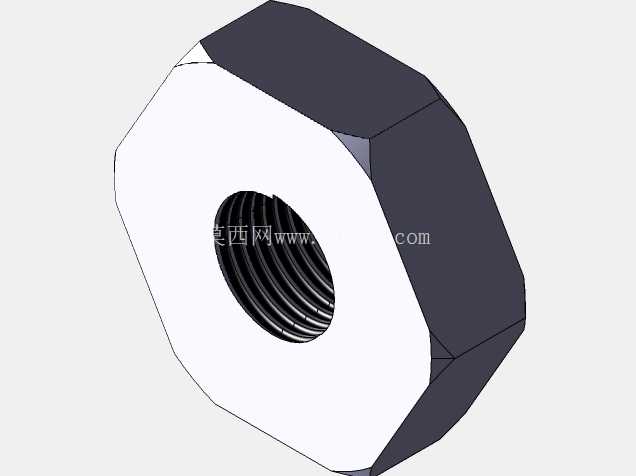

　　配套的螺母同样采用六角外形，内螺纹参数与螺栓外螺纹完全适配，螺母的承压面同样做了平面度处理，与螺栓头部配合形成完整的螺纹夹紧副，在实际装配场景中，这类小规格紧固件往往用于固定减压阀内部的阀芯导向组件、密封压盖、小型电磁驱动模块等部件，连接时不需要过大的锁紧力矩，就能保证被连接件之间的紧密贴合，防止介质从结合面处出现泄漏。设计过程中需要重点考量螺纹副的配合公差，过小的配合间隙会导致装配难度提升，尤其是在自动化装配线上，过小的公差容易出现零件卡料、无法顺利旋合的问题，而过大的配合间隙则会导致连接定位精度下降，对于需要精准对位的阀芯组件来说，位置偏差会直接影响减压阀的压力调节精度，甚至导致阀芯卡滞、压力输出失稳的故障。外形设计上没有多余的冗余结构，所有棱角都做了微小的倒角处理，既可以去除加工过程中产生的毛刺，避免装配时划伤操作人员或者密封元件，也能引导紧固件顺利进入安装孔位，提升装配效率。在实际的阀门应用场景中，这类紧固件往往需要接触不同类型的工作介质，包括压缩空气、液压油、低压水基介质等，因此结构设计时也预留了表面处理的工艺余量，不管是采用镀锌钝化、发黑还是不锈钢材质直接加工，都能保证最终成品的尺寸精度落在合格公差范围内。

　　从建模逻辑来看，螺栓部分先通过旋转特征构建螺杆与头部的基础轮廓，再通过螺旋扫描切除生成标准螺纹牙型，最后对棱角进行倒角处理，螺母部分则先构建六角外形基体，再切除生成内螺纹结构，整个建模过程完全遵循实际加工的工艺顺序，模型的特征树逻辑清晰，后续如果需要调整螺杆长度、头部厚度或者螺纹规格，只需要修改对应特征的参数即可快速衍生出不同规格的同系列紧固件，能够大幅提升阀组设计过程中紧固件选型、装配干涉检查的效率。在进行整机装配校验时，这类精准建模的紧固件可以帮助设计人员提前检查安装空间是否足够，扳手操作的活动范围是否存在干涉，避免实际加工装配时才发现工装无法到位、紧固件与周边流道或者元件发生碰撞的问题，减少设计迭代的次数，缩短产品开发的周期。
