方形法兰式V型滚轮安装座结构设计

在轻型滑动启闭机构的设计场景中，这类带方形安装法兰的V型滚轮配套构件，是实现低阻力直线往复运动的核心配套零件，常见于小型设备防护滑门、工位滑动挡板、轻型物料滑移托架这类需要频繁手动启闭、移动行程在0.5-2米区间的机构上。不同于重型导轨配套的重载滚轮组件，这类构件的设计核心是在满足轻载移动需求的前提下，尽可能压缩安装占用空间，降低装配复杂度，同时保证长期使用过程中不会出现滚轮偏摆、安装松脱的问题。

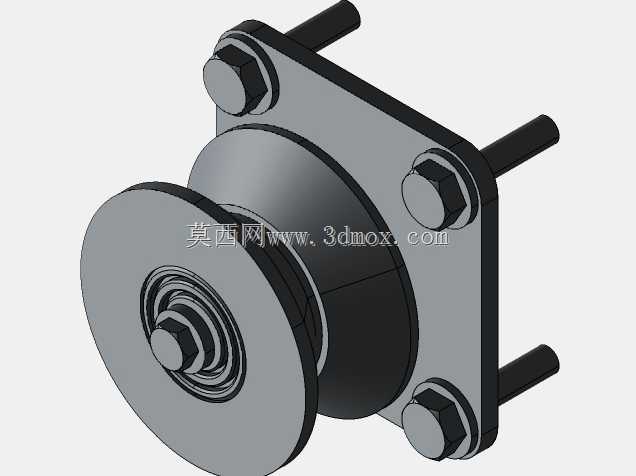

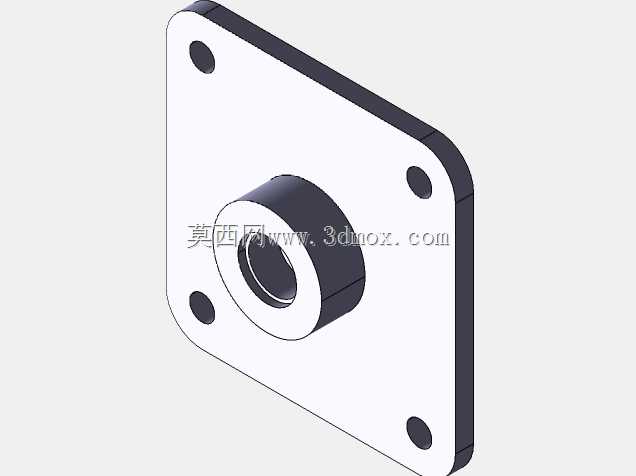

从结构设计逻辑来看，整个构件分为两个核心功能段：一侧是方形安装法兰板，板体上均匀布置四个沉头安装孔，孔位采用对称式分布，安装时可以直接通过螺栓将整个座体固定在设备机架或者门体的预设安装平面上，沉孔设计可以让螺栓头部完全没入板体平面，不会突出表面干涉滑动过程，也能避免螺栓外露剐蹭操作人员或者周边管线。法兰板的厚度经过载荷校核，在承受单侧15kg以内的径向载荷时，不会出现板体翘曲变形，四个安装孔的孔距公差控制在±0.1mm范围内，保证安装时座体的基准面和安装平面完全贴合，不会出现装配应力导致的滚轮轴线偏斜。

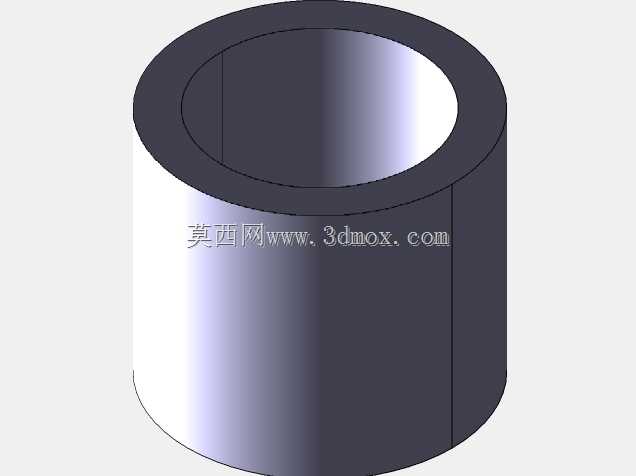

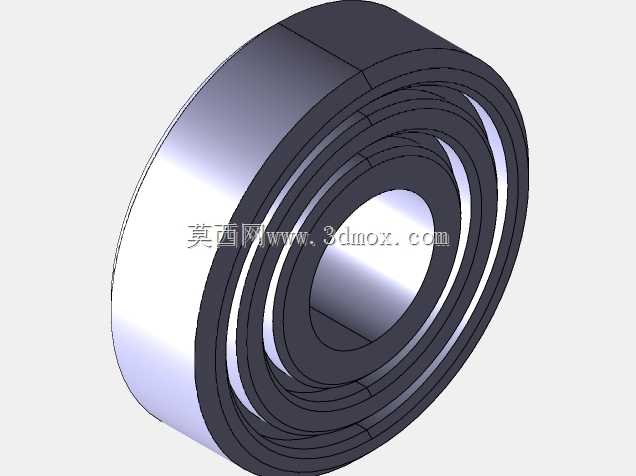

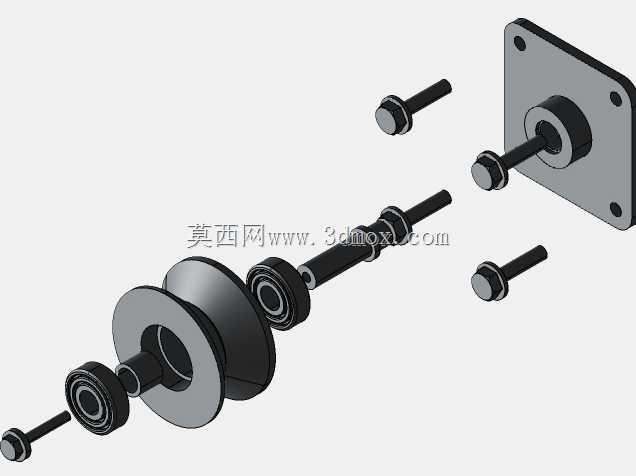

另一侧是同轴布置的滚轮支撑凸台，凸台内部设置有轴承安装腔，腔体内径和标准微型深沟球轴承的外径采用过渡配合，装配时可以直接将轴承压入腔体内，再穿入滚轮转轴即可完成V型滚轮的组装，凸台的轴向长度经过精确计算，装配完成后滚轮的端面和法兰板平面之间会预留0.5mm的间隙，避免滚轮转动时和法兰板发生摩擦卡顿，同时这个间隙也能容纳少量润滑脂，减少长期转动过程中的磨损。凸台和法兰板的连接位置做了R2的圆角过渡，避免直角位置的应力集中，在承受侧向冲击载荷时，不会出现凸台从法兰板根部断裂的问题。

从安装边界来看，整个构件的外轮廓尺寸适配常规20-30mm规格的工业铝型材安装槽位，四个安装孔的孔距和铝型材的中心槽距完全匹配，不需要额外加工转接板就可以直接固定在铝型材搭建的设备机架上，大幅降低了非标设备设计时的装配工作量。法兰板的背面设计有0.1mm深度的定位止口，当安装面有预设定位槽时，可以直接嵌入止口实现快速定位，不需要反复调整座体的同轴度，装配效率能提升40%以上。

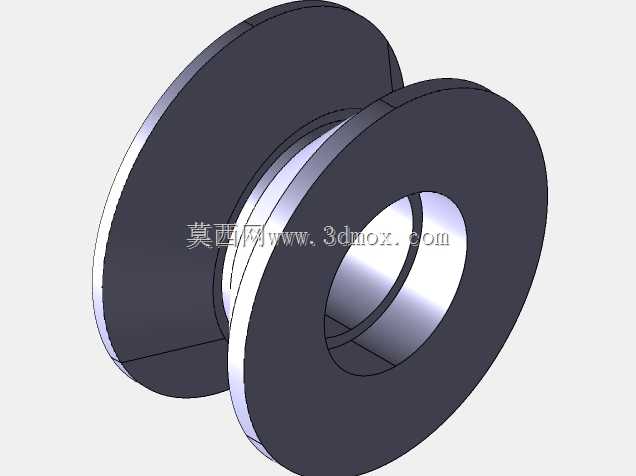

在实际使用场景中，这类构件搭配V型滚轮使用时，配合对应的圆柱导轨或者V型导向轨，滑动阻力仅为普通滑动摩擦结构的1/10，操作人员只需要很小的力就可以推动滑门或者滑移托架移动，而且滚动摩擦的磨损量极小，正常使用工况下不需要频繁维护，只需要每半年在轴承位置补充少量润滑脂就可以保证运行顺畅。针对不同的使用环境，座体的材质可以选择6061铝合金做阳极氧化处理，兼顾轻量化和防锈能力，也可以选择POM工程塑料材质，用在有绝缘要求或者需要避免金属碰撞异响的场景，两种材质的结构尺寸完全一致，可以实现互换通用。

设计过程中需要特别注意的是滚轮轴线和安装法兰平面的垂直度要求，这个形位公差需要控制在0.05mm以内，如果垂直度超差，会导致滚轮在导轨上运行时出现单边磨损，滑动过程中出现卡顿、异响，甚至会出现滚轮脱轨的问题。另外安装孔的沉头深度需要和所选螺栓的头部长度匹配，保证螺栓锁紧后头部不会突出法兰平面，否则会导致座体安装后出现倾斜，直接影响滚轮的运行精度。在三维建模过程中，需要把轴承安装腔的配合公差、安装孔的位置度公差、凸台和法兰的垂直度公差都在模型里做明确标注，方便后续加工或者3D打印制作时直接参照模型参数生产，不需要额外绘制复杂的工程图纸，这也是这类小型标准功能件三维建模的核心价值——把所有装配关联的尺寸边界都在模型里体现出来，结构设计人员选型时可以直接调取模型装配到整体设备方案中，提前排查安装干涉、尺寸不匹配的问题，减少后续实物装配时的整改工作量。
