钣金折弯成型阀组安装防护壳体结构

　　这款钣金壳体是针对小型减压类阀组配套设计的安装防护结构，在流体控制管路的现场布设场景中，这类壳体主要承担阀组核心元件的物理防护、安装定位以及外部走线规整的作用，避免现场施工过程中的磕碰、粉尘水汽侵入影响阀组内部调压元件的动作精度，同时也能隔绝非运维人员的误触风险。从结构设计逻辑来看，整体采用冷轧钢板折弯拼焊的工艺路线，没有复杂的曲面特征，所有折弯边均预留了标准钣金工艺的折弯内R角，避免折弯过程中出现应力开裂的问题，壳体的拼接边采用止口咬合的结构设计，既可以减少焊接变形量，也能提升壳体整体的结构刚性，不需要额外增加内部加强筋就能满足常规工业场景的抗形变要求。

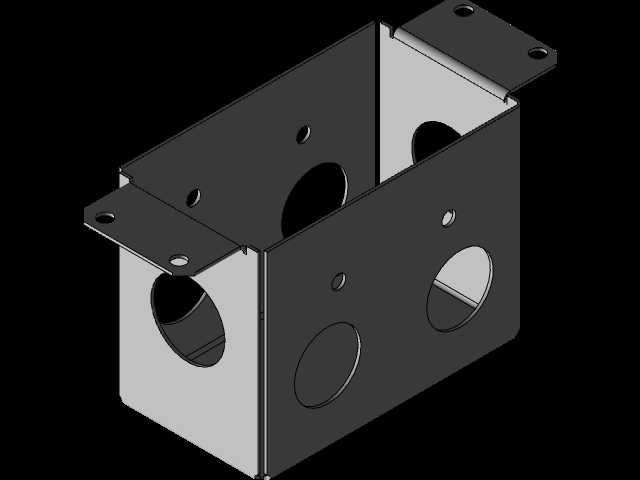

　　壳体两侧伸出的一体化折弯安装耳是整个结构的安装基准，耳片上开设的两个安装孔位严格匹配通用阀组的安装孔距标准，安装时可以直接通过螺栓将壳体连同内部阀组固定在设备机架或者墙面安装板上，不需要额外制作转接支架，安装耳与壳体主体的折弯处做了局部压筋处理，能避免安装锁紧时耳片出现弯折变形。壳体各个立面的开孔是完全匹配对应阀组的管路接口、操作旋钮以及接线端子的位置设计的，大直径圆孔对应流体管路的穿装位置，孔边做了翻边处理，既可以提升孔位处的结构强度，也能避免穿管时锋利的板边划伤管路外层的防护层；小直径圆孔对应调压旋钮、状态指示灯的外露位置，开孔尺寸与配套元件的外径保持合理的间隙配合，既方便元件的装配对位，也不会出现过大的缝隙影响防护效果。

　　从安装边界来看，壳体整体的长宽高尺寸适配常规小型减压回路的阀组体积，安装后不会占用过多的管路布设空间，壳体内部预留的走线空间可以容纳阀组配套的信号线缆，线缆可以通过壳体侧边的预留孔位规整引出，避免线缆杂乱缠绕在管路接口处影响后续的运维操作。在实际选型适配时，只需要确认内部阀组的外形尺寸、接口位置与壳体开孔的匹配度，以及安装耳的孔位是否符合现场安装面的固定要求，就可以直接套用这类壳体结构，不需要重新开展钣金结构的从零设计，能大幅缩短小型阀组配套防护结构的开发周期，同时成熟的折弯拼焊工艺也能有效控制加工成本，适配批量配套的生产需求。
