块灯套件连接转轴结构设计

　　该结构件为块灯套件的核心连接转轴部件，主要应用于模块化拼接灯具的角度调节与单元连接场景，在展厅轨道灯、组合式工业照明、DIY拼装氛围灯等产品中承担角度锁定、单元对接的核心功能。从实际使用场景来看，这类转轴件需要同时满足频繁角度调整的耐磨性、拼接后的同轴度要求，以及插接供电时的定位精度，避免灯具单元拼接后出现错位、接触不良、角度松脱等常见问题。

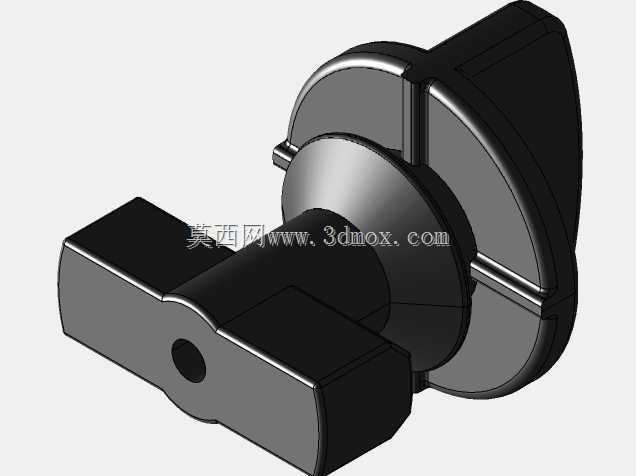

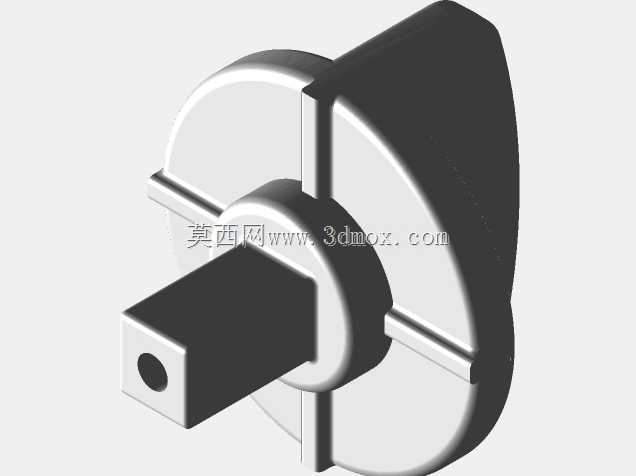

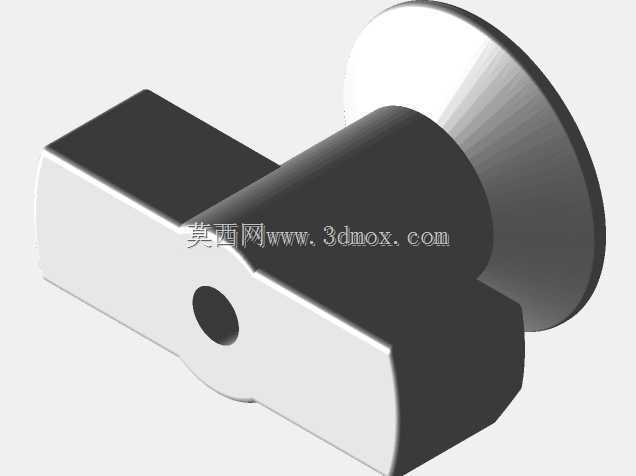

　　从功能特性上看，该部件采用圆盘限位加方轴插接的组合结构，圆盘侧的十字凸筋主要承担角度档位限位功能，转动时凸筋与配套灯座的卡槽配合，可实现每90度一个档位的角度锁定，调整时的阻尼感均匀，不会出现空转或卡滞问题；前端方轴带中心通孔的设计，一方面可通过方轴的非圆截面传递扭矩，避免转轴与灯座之间发生相对转动，另一方面中心通孔可穿设供电导线，实现相邻灯具单元之间的电路连通，省去外部布线的麻烦，让拼接后的灯具外观更整洁。部件后侧的半圆弧挡边结构，可在转轴转动到极限角度时形成硬限位，避免转动角度过大拉扯内部导线，同时挡边与灯座外壳贴合后可形成封闭的装配缝隙，减少灰尘进入转动配合面，提升部件在多尘车间、户外临时照明场景下的使用寿命。

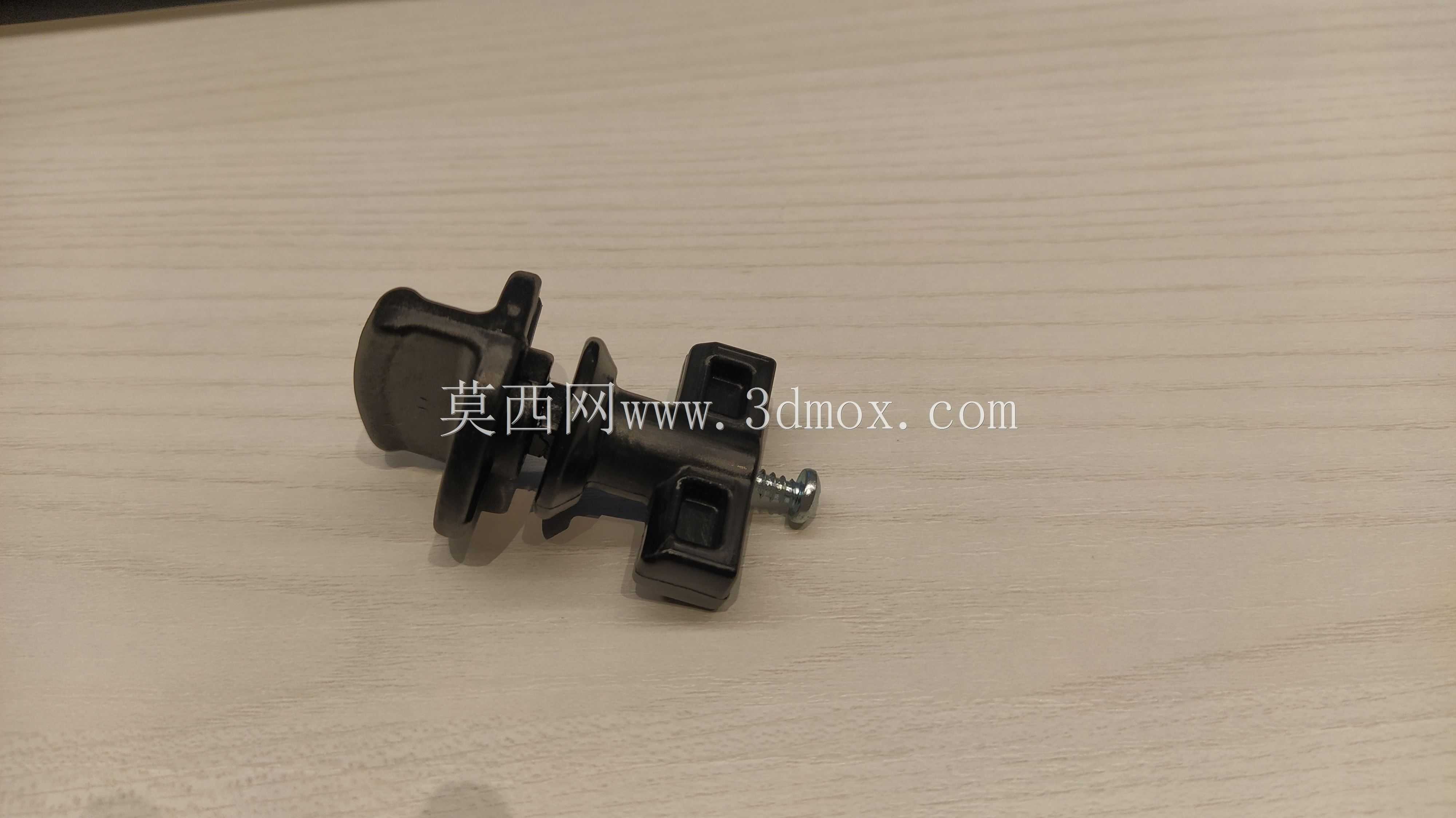

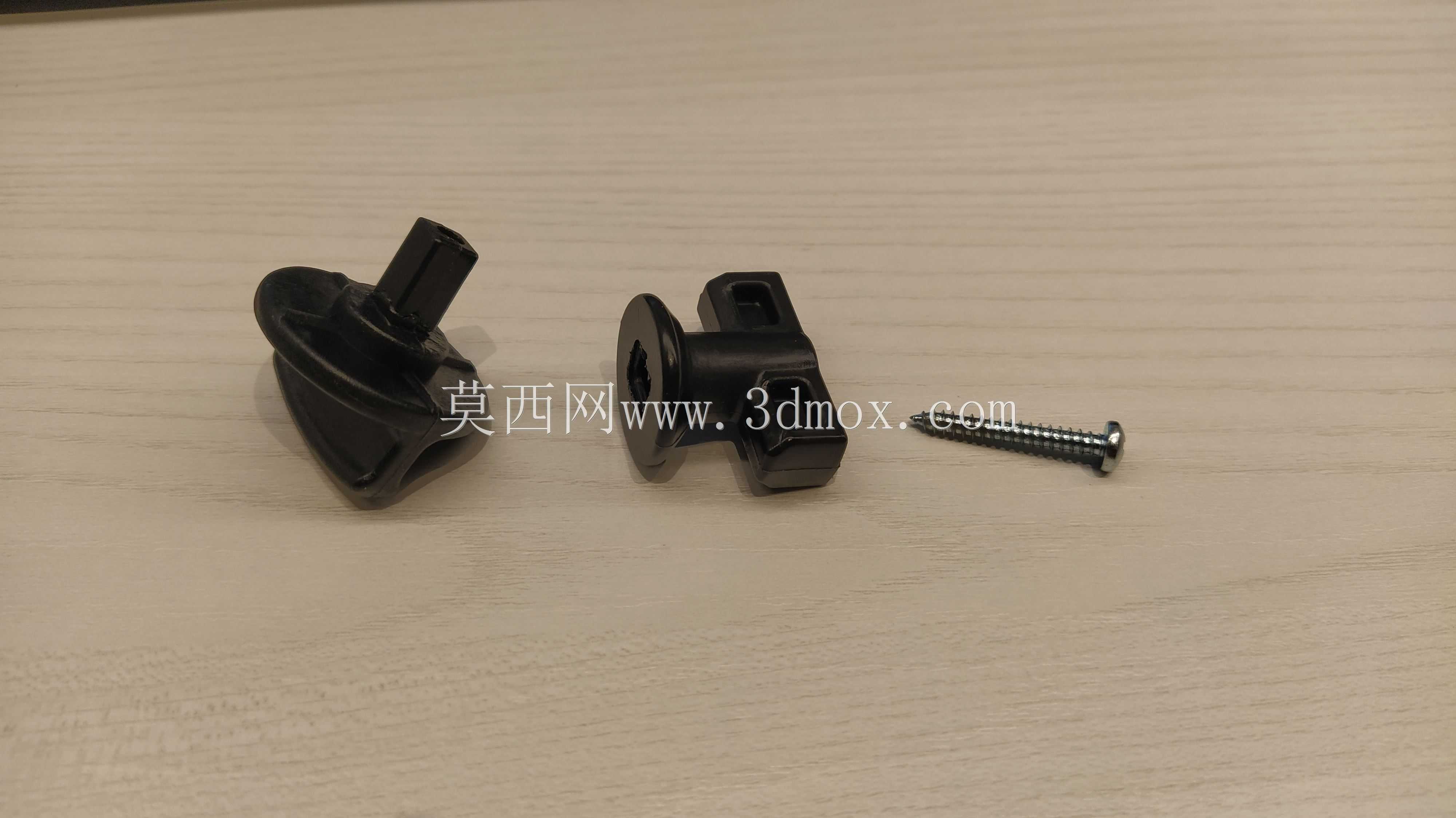

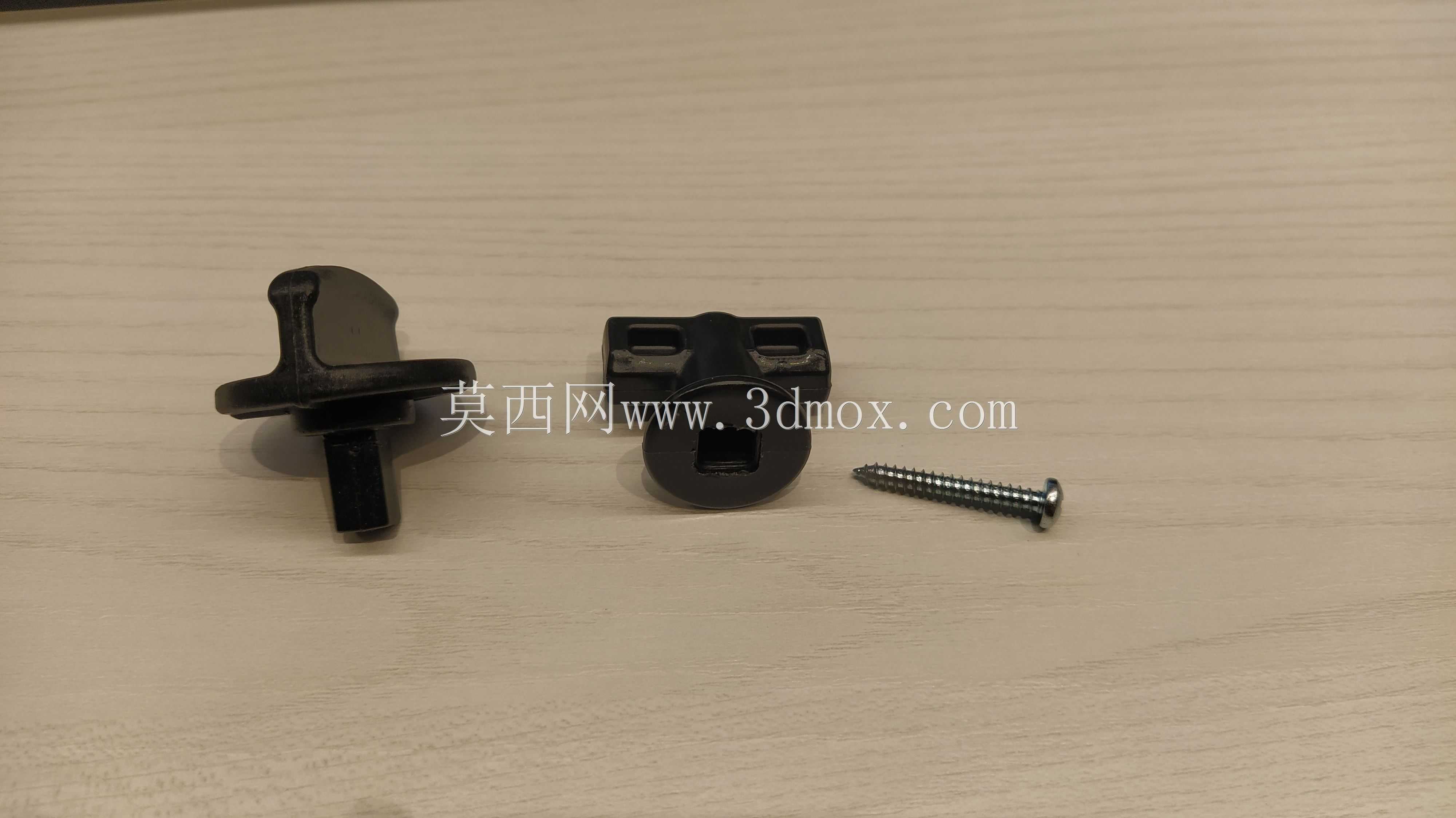

　　设计思路上，该部件优先考虑了装配效率与维护便捷性，整体采用一体化成型结构，无额外拼接零件，装配时只需将方轴端插入对应灯座的方孔内，圆盘侧的凸筋对准卡槽推入即可完成安装，不需要额外螺丝固定，大幅提升了灯具组装的流水线效率；配合面的公差设计经过优化，圆盘与灯座配合面采用间隙0.02mm的过渡配合，既保证转动时的顺滑度，又不会出现明显的晃动间隙，方轴部分采用h7公差等级，插入后无松旷，中心通孔的边缘做了R0.5的圆角处理，穿线时不会刮伤导线绝缘层，降低装配时的不良率。考虑到灯具使用时的发热问题，该结构的壁厚设计均匀，最薄处壁厚2mm，最厚处不超过4mm，避免注塑成型时出现缩痕，同时均匀的壁厚也能保证部件在灯具长期发热的工况下不会出现不均匀变形，保证转动阻尼的一致性。

　　从安装边界尺寸来看，该部件圆盘部分直径为28mm，厚度为8mm，十字凸筋的凸起高度为1.2mm，可适配灯座上深度1.5mm的卡槽，既保证档位锁定的强度，又不会因为凸筋过高导致转动时阻力过大；前端方轴的截面尺寸为8mm*8mm，伸出长度为12mm，中心通孔直径为3mm，可容纳横截面积0.5平方毫米的多股铜芯导线穿过，满足单组灯具单元的供电载流要求；后侧半圆弧挡边的半径为16mm，与圆盘同轴，转动时的最大外轮廓不超过直径36mm的范围，设计配套灯座时只需预留直径38mm的安装沉孔，即可满足该部件的全角度转动需求，不会出现结构干涉。在实际选型适配时，若灯具单单元重量超过500g，可在圆盘配合面增加0.1mm厚的尼龙阻尼垫片，提升转轴的保持力矩，避免灯具角度在自重下发生偏移；若应用在户外潮湿场景，可在配合面处增加一圈硅胶密封圈，通过圆盘与灯座的夹紧力实现IP65级别的防水，满足户外临时照明、景观拼接灯的使用要求。该结构的受力点主要集中在方轴与圆盘的连接位置，设计时在该位置做了R2的过渡圆角，避免应力集中，经过10000次转动循环测试后，该位置无裂纹产生，档位定位精度偏差小于0.5度，完全满足商用灯具的使用寿命要求。
