手持弹力发射式迷你手弩结构设计

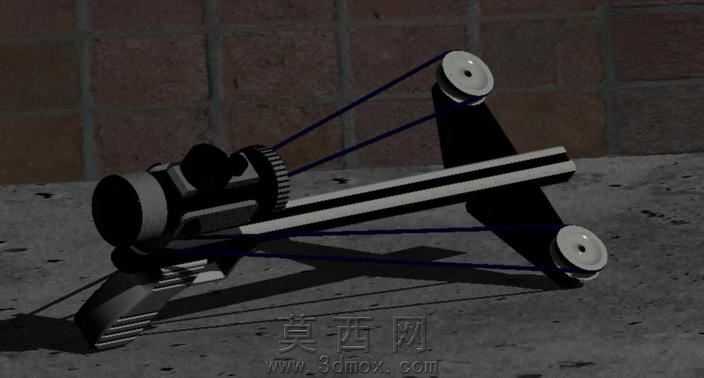

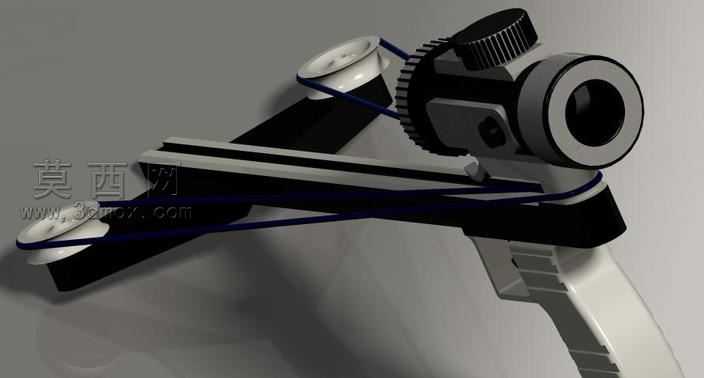

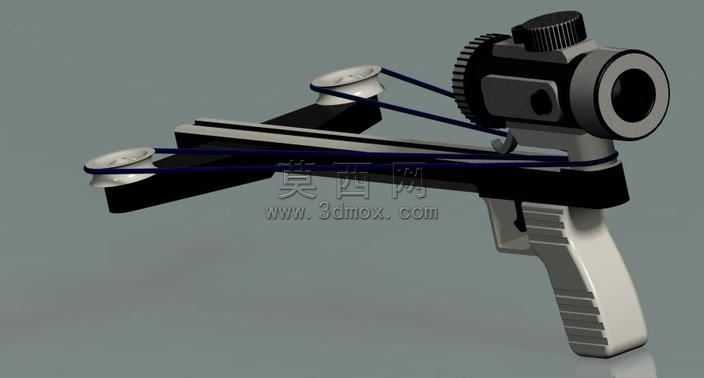

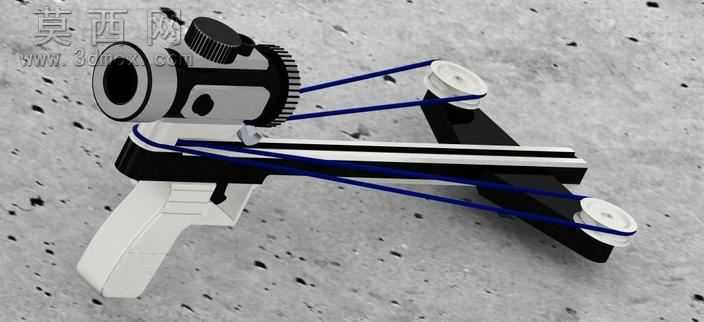

本作品为手持迷你弹力手弩的三维建模设计，整体采用仿生手枪式握持布局，在三维建模过程中优先遵循人机工程学逻辑搭建基础框架，首先完成握把部分的曲面建模，握把表面设计有均匀分布的横向防滑凹槽，建模时通过曲面偏移、阵列切除的方式完成凹槽细节，确保握持时的摩擦力与贴合度，握把与上部弩身的衔接处采用圆弧过渡处理，避免尖锐棱角带来的使用不适感。弩身主体采用平直长条形结构设计，建模时以拉伸凸台为基础特征，前端对称布置两个圆形弹力绳固定座，固定座采用带凸缘的圆柱结构，凸缘部分用于限位弹力皮筋，防止皮筋在拉伸发射过程中滑脱，固定座与弩身的连接采用加强筋结构提升连接强度，建模时通过筋特征快速完成加强筋的生成，同时对筋与主体的衔接处做圆角处理，减少应力集中问题。上部瞄准结构采用圆筒式瞄准镜造型，建模时通过旋转凸台完成镜身主体，顶部设计有滚花调节旋钮，旋钮表面的滚花纹理通过圆周阵列的小切除特征实现，还原真实调节旋钮的防滑操作手感，瞄准镜与弩身的连接座采用一体化建模，保证装配结构的稳定性。发射动力采用双平行弹力皮筋结构，皮筋建模时采用扫描特征完成，沿弩身上方的平行路径生成弹性体模型，皮筋两端分别套在前端固定座与后部待发射滑块上，滑块与弩身之间设计有滑动导向结构，建模时通过配合间隙的精准控制，保证滑块可以沿弩身顺畅滑动无卡顿。扳机组件部分因结构分离单独做简化处理，建模时保留扳机的外形轮廓与铰接位置，扳机护圈采用半包围结构，既可以防止误触扳机，也能提升整体结构的完整性。材质渲染阶段，握把与弩身主体采用哑光浅灰色工程塑料材质，调节旋钮、扳机等操作部件采用哑光黑色硬质塑料材质，弹力皮筋采用深蓝色高弹性橡胶材质，渲染时通过调整材质的粗糙度、反光度参数，还原不同材质的真实质感，场景采用中性灰色背景，搭配柔和的三点布光，清晰展现模型的整体结构与细节特征，整体设计在保证结构合理性的前提下，兼顾了手持操作的便携性与外观的科技感。
