iLogic参数化板条运输包装箱三维设计

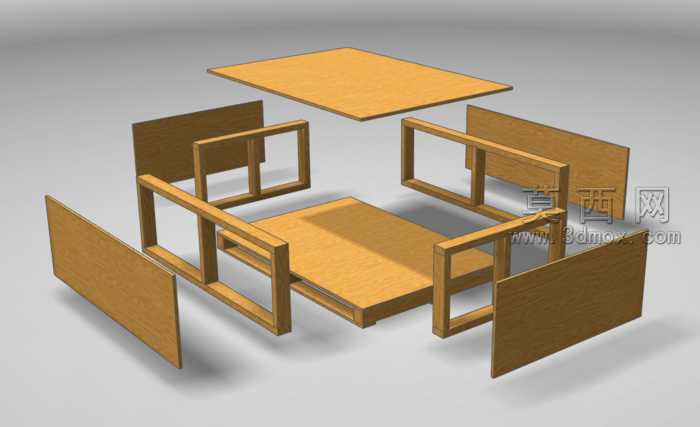

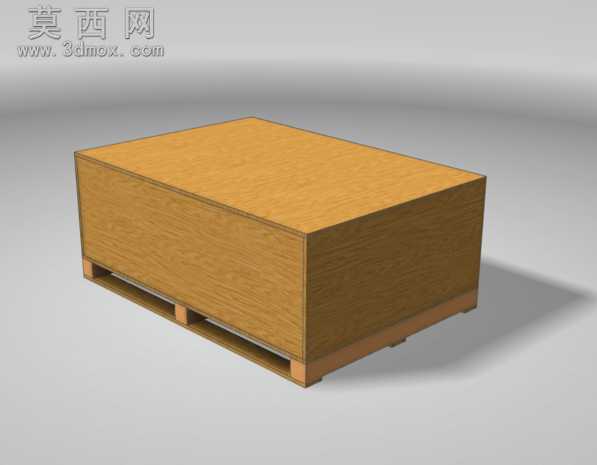

本作品为基于iLogic参数化逻辑搭建的板条运输箱三维模型，整体建模过程遵循工业货运包装的实际生产规范，以Autodesk Inventor为建模载体完成全流程结构设计与效果渲染。建模初期先梳理运输箱的核心结构逻辑：整体为长方体封闭式箱体结构，底部集成标准托盘式承载底座，箱体侧板与顶板采用拼接式板条结构，既保证箱体整体结构强度，也兼顾货运过程中的通风防护需求。建模过程中通过iLogic规则驱动参数关联，将箱体的长宽高尺寸、板条厚度、托盘墩位间距、底座横梁规格等核心尺寸做参数化绑定，调整任意核心参数时，所有关联的板件、支撑结构、连接位都会自动完成尺寸适配与位置更新，无需重复手动调整特征，大幅提升同系列不同规格运输箱的设计效率。材质设置阶段，针对箱体的木质板条部分，调配了带有真实木纹纹理的哑光木质材质，还原实木包装箱的表面质感，调整材质的凹凸贴图参数模拟木板表面的细微肌理与拼接缝隙；底部托盘的支撑墩与横梁部分，采用与箱体一致的木质材质但调整粗糙度参数，区分不同部位的磨损质感；场景渲染阶段搭建了柔和的影棚光照环境，添加柔和的环境反射与地面接触阴影，让模型呈现出真实的产品展示效果，清晰呈现箱体的整体比例、底部托盘的进叉结构、板条拼接的细节特征。结构设计上，底部托盘预留了标准的叉车进叉空间，三个支撑墩位将底座横梁分隔为两个标准进叉通道，适配常规手动叉车与机动叉车的叉齿尺寸；箱体侧板采用整板拼接加边角加固的结构，边角处做了细微的倒角处理避免应力集中，顶板与侧板的连接位做了贴合式的搭接设计，保证箱体闭合后的密封性与结构整体性，能够满足常规工业零部件、成品货品的长途货运包装防护需求。整个模型的特征树层级清晰，参数化规则逻辑通顺，所有结构均参考实际物流运输的行业标准设计，既可以作为参数化设计的学习案例，也可经过尺寸调整后直接用于实际包装方案的设计验证。
