小型外转子无刷直流动力电机结构设计

　　这款外转子结构的无刷直流动力单元，最初的设计适配场景是小型遥控固定翼飞行器的动力输出端，实际选型中也可覆盖微型多旋翼无人机、小型桌面级传动实验台、低功率智能代步附件等对动力密度有要求的紧凑安装场景。从结构布局来看，采用外转子包覆定子的设计逻辑，转子外壳同时承担磁钢承载与转动惯量配平的作用，相比同功率等级的内转子无刷电机，能在相同外径尺寸下获得更大的扭矩输出特性，省去了部分场景下额外搭配减速齿轮组的需求，降低传动链路的能量损耗与装配复杂度。

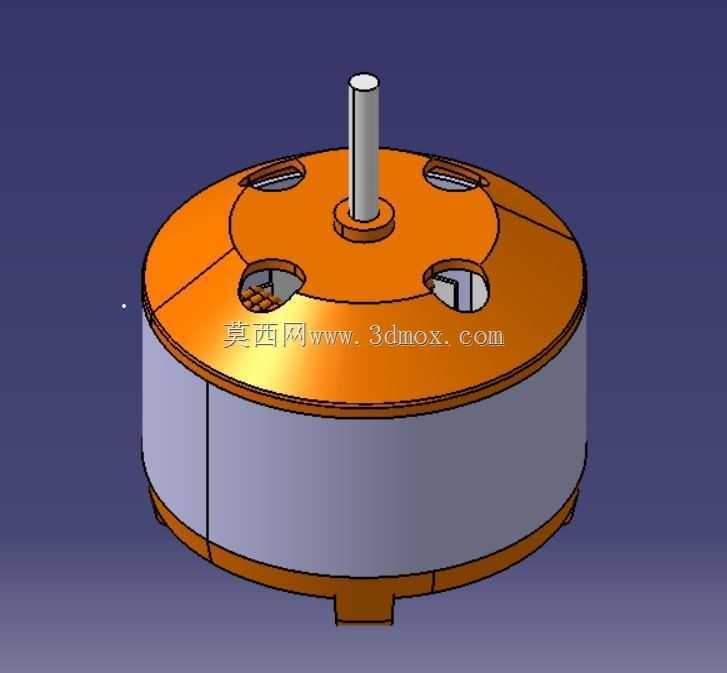

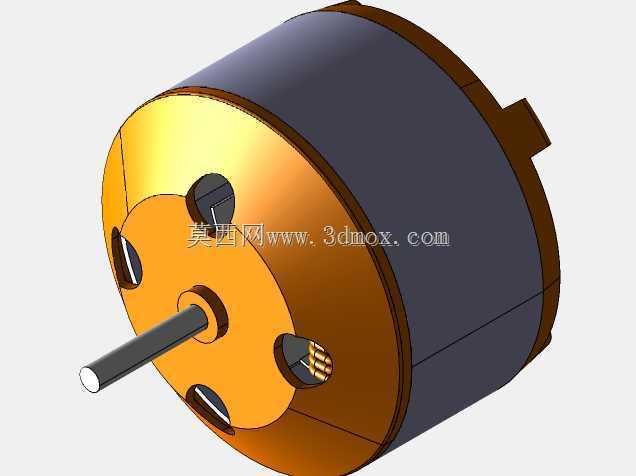

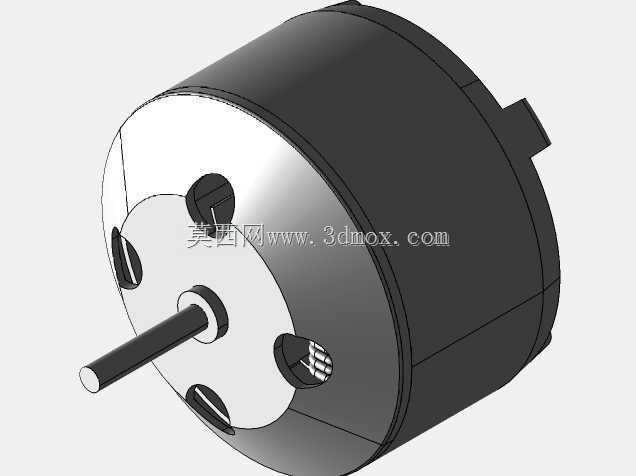

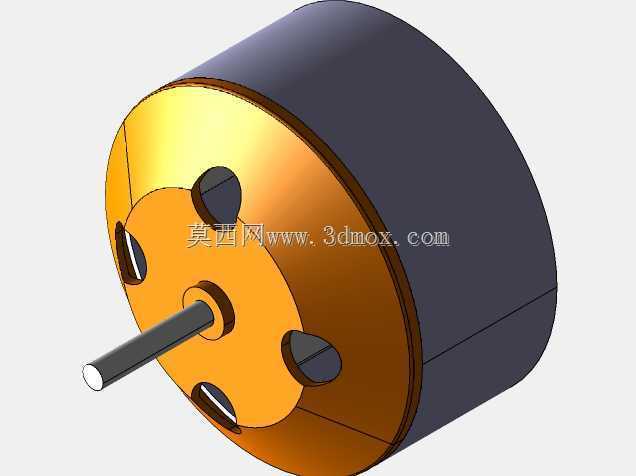

　　设计过程中首先明确了安装边界的约束条件：整体为扁圆柱式外形，中心输出轴采用标准圆轴结构，轴伸长度适配常规螺旋桨安装座的夹持深度，轴径匹配市面通用的桨夹锁紧孔径，无需额外定制转接件即可完成快装。端盖位置预留的三个对称分布的沉头安装孔，孔位分布圆直径经过公差校核，既可以通过螺丝直接固定在飞行器的电机安装座上，也能适配L型转接支架完成侧向安装，安装孔的沉头深度做了严格控制，避免螺丝过长侵入定子区域刮擦线圈绕组。转子外壳的周向做了均匀的减重开槽设计，这些开槽并非单纯的装饰结构，一方面可以降低转子整体的转动惯量，让电机的动态响应速度更快，适配航模飞行过程中频繁的油门变化需求，另一方面开槽形成的空气流道可以在转子转动时带动空气流经定子线圈区域，带走绕组工作产生的热量，避免高负载工况下线圈温升过快导致的退磁或者效率下降问题。

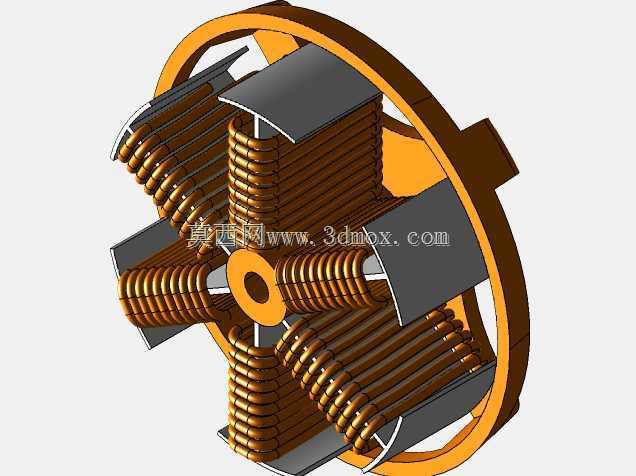

　　定子部分的绕组排布采用集中式绕线方案，槽极配合经过扭矩波动仿真优化，运转时的齿槽转矩被控制在极低水平，低速转动时不会出现明显的卡顿感，高速运转时的振动幅度也能满足小型飞行器对动力端振动控制的要求，避免振动传递到机身影响飞控传感器的采样精度。输出轴与转子端盖的配合处采用过盈压装加周向定位的结构，避免大扭矩输出时轴与转子出现相对滑动，轴的根部做了台阶限位结构，装配时可以精准控制轴伸的突出长度，保证螺旋桨安装后端面与转子端盖的间隙处于合理范围，不会出现摩擦干涉。

　　从实际使用的功能特性来看，这款电机的KV值适配常规3S锂电池的供电区间，搭配对应尺寸的螺旋桨时可以输出足够的静拉力，满足1千克级起飞重量的固定翼航模的动力需求，运转时的空载电流控制在较低水平，续航表现相比同尺寸有刷电机提升40%以上，且没有碳刷磨损的问题，整机使用寿命远长于同功率的有刷直流电机。设计时也考虑了不同场景的适配性，底部的定子基座平面度经过精加工处理，安装时可以与安装面完全贴合，避免出现安装应力导致的轴系偏摆，出线位置预留了足够的线长余量，方便用户根据自身的电调安装位置调整走线长度，线芯采用耐高温的硅胶线，大电流工况下不会出现线皮软化熔化的问题。

　　在建模过程中，对所有配合面的公差都做了对应标注，转子磁钢的安装槽尺寸与磁钢的标准尺寸做了间隙配合设计，方便涂胶固定，同时避免磁钢装入时出现挤压碎裂的问题。端盖与定子的配合止口做了定位设计，装配时可以自动完成同轴度对中，不需要额外的工装找正就能保证定转子之间的气隙均匀，气隙宽度经过仿真优化，既保证了磁路的导通效率，又避免气隙过小导致的扫膛风险。整体结构没有采用复杂的异形零件，所有结构件都可以通过常规的机加工或者冲压工艺完成生产，量产时的工艺难度低，成本可控，同时后期维护也十分方便，只需要拆开底部的固定螺丝就可以完成轴承更换或者绕组检修，不需要专用的拆解工具。
