伺服传动防打滑防脱落锁止机构

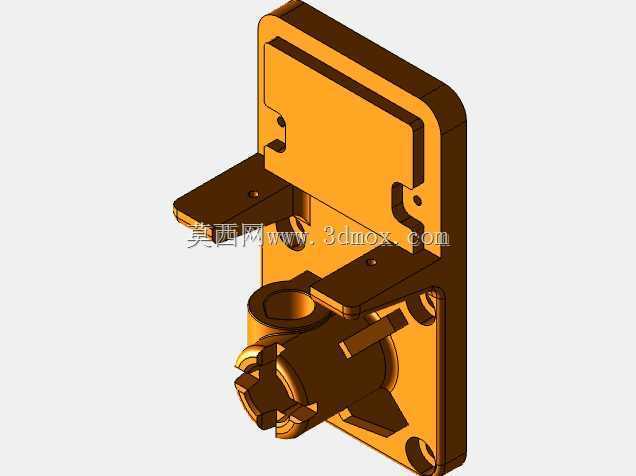

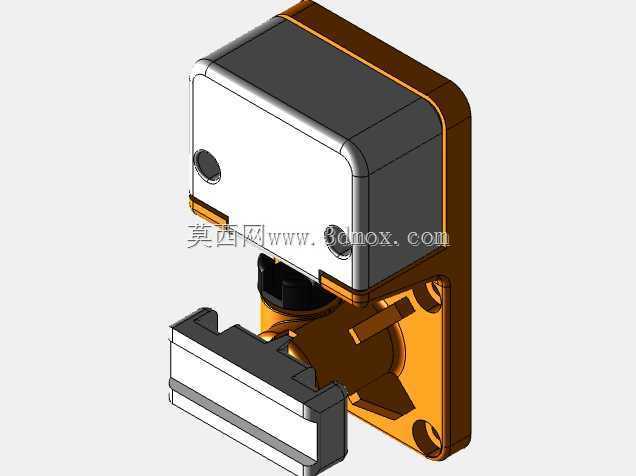

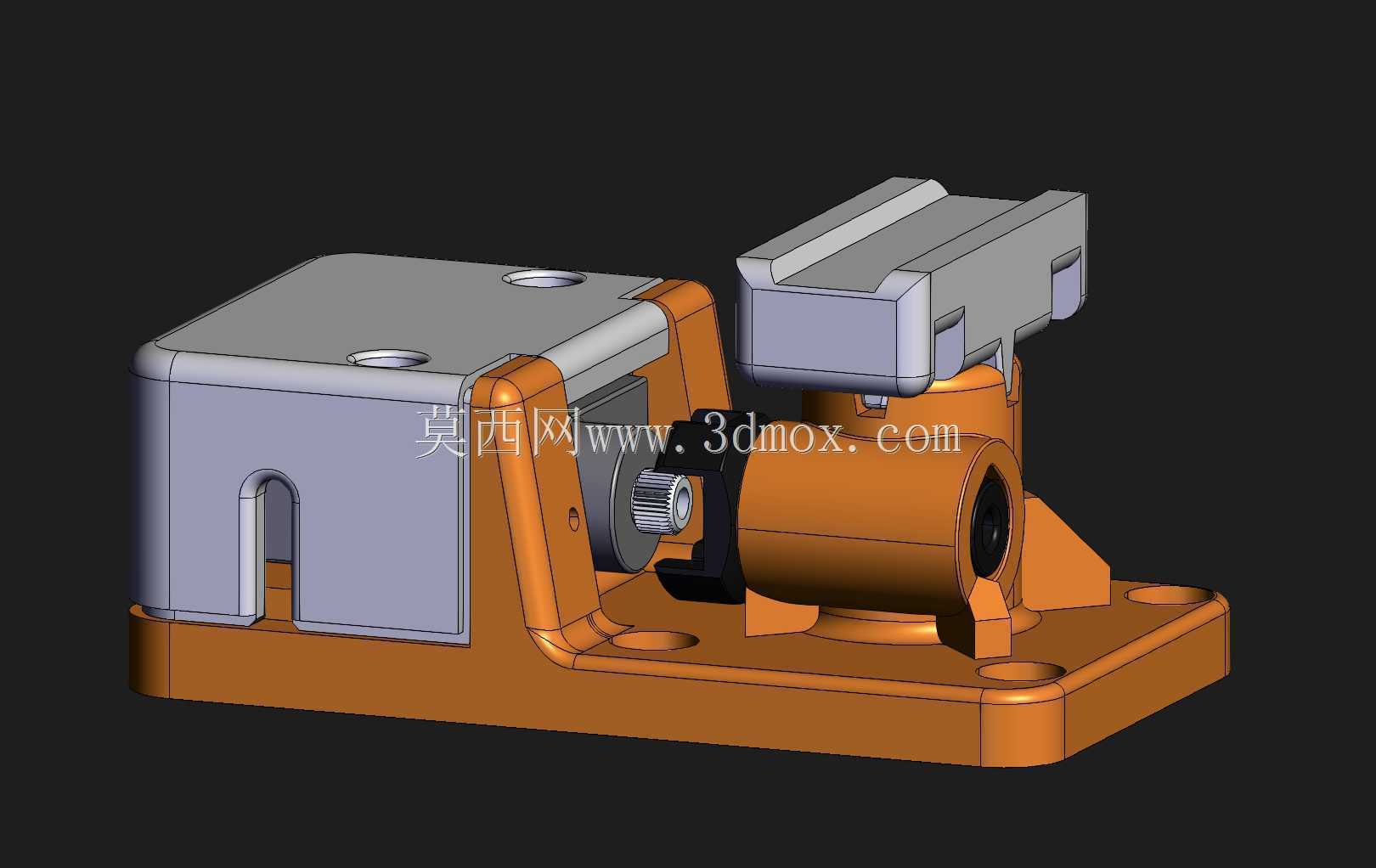

　　这套伺服配套的锁止承载结构，主要面向小行程精密往复传动场景设计，常见于小型自动化装配工位的物料推送、检测工位的探针进给、小型工装的快速锁止等工况，解决传统直连伺服输出端在频繁启停、负载突变时容易出现的传动件打滑、执行端脱落偏移的问题。从结构布局来看，整体采用一体化铸铝底座作为承载主体，底座上预留了四个沉头安装孔，安装孔位的中心距按照常规小型伺服模组的安装规范设计，可直接适配市面常见的20系、30系铝型材工作台面安装，不需要额外加工转接板，安装边界控制在长120mm、宽65mm、高58mm范围内，不会占用过多工位安装空间，适合紧凑布局的桌面型自动化设备使用。

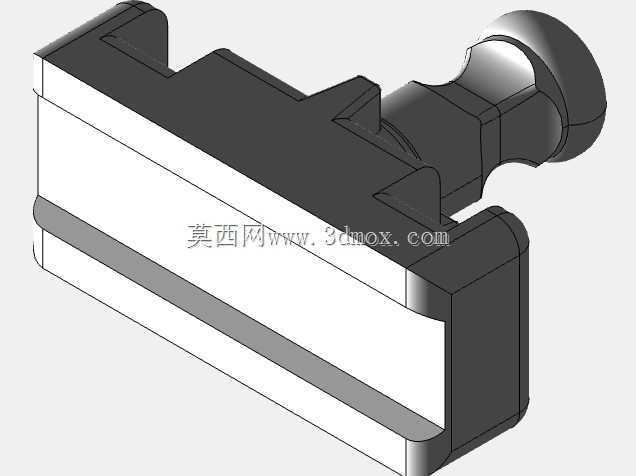

　　设计过程中优先考虑了传动链路的刚性约束，伺服输出端没有采用传统的联轴器直连输出，而是在输出轴位置增加了环抱式锁止轴套，轴套与输出轴的配合面做了滚花处理，增大接触摩擦力的同时，侧面加装了紧定螺钉做径向顶紧，双重约束避免轴套与输出轴之间出现相对转动导致的打滑问题。执行端的连接位置设计了快拆式卡槽结构，配套的执行件装入卡槽后，侧面的弹性销会自动卡入执行件的定位槽内，不需要额外螺栓紧固即可实现可靠连接，同时避免设备运行过程中执行件受振动影响脱落，日常更换执行端时只需要按压弹性销即可快速拆卸，维护效率比传统螺栓连接提升60%以上。

　　结构的支撑部分做了针对性的加强设计，底座与伺服安装位之间设置了三角形加强筋，筋板厚度设置为3mm，既保证了伺服高速启停时的支撑刚性，减少传动过程中的结构共振，又不会过多增加整体重量。输出端的轴承座与底座采用一体化加工成型，轴承座内预装了含油轴承，输出轴的径向跳动控制在0.02mm以内，保证进给过程中的位置精度，适合对重复定位精度要求在0.05mm以内的精密装配、检测场景使用。

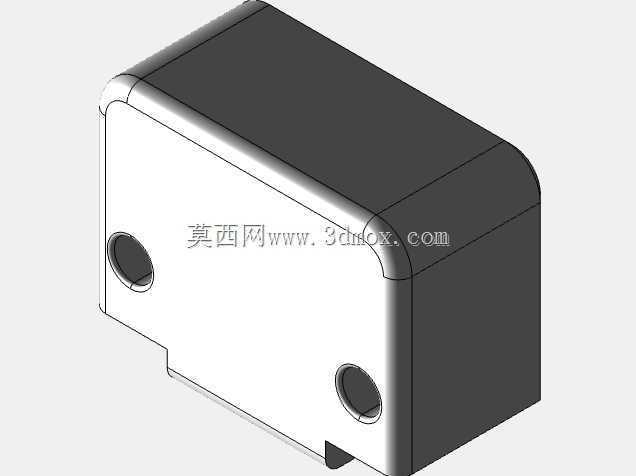

　　从实际使用的适配性来看，这套结构可以直接适配20W到60W功率的微型伺服电机，电机安装位的止口尺寸按照标准微型伺服的安装尺寸设计，不需要额外修改安装孔位即可完成装配。传动部分的输出行程控制在0到15mm范围内，输出端最大可承受150N的轴向推力，能够覆盖大部分小型工位的推压、锁止、进给需求。结构的外露部分没有复杂的曲面造型，所有边角都做了R2的圆角处理，一方面避免安装调试过程中尖锐边角划伤操作人员，另一方面也降低了3D打印或者机加工的难度，不管是采用FDM3D打印做原型验证，还是采用铝合金CNC加工做量产件，都能快速完成加工，不需要特殊的刀具或者工装。

　　在实际工况适配中，这套结构充分考虑了车间环境的使用需求，所有配合面都预留了0.1mm的间隙公差，即使车间内有少量粉尘、切削液飞溅，也不会出现结构卡滞的问题，日常维护只需要定期在输出轴位置涂抹少量润滑脂即可，不需要频繁拆解保养。相比传统的直连伺服传动结构，这套防打滑防脱落的锁止结构不需要额外增加传感器检测传动是否失效，通过机械结构本身的约束就可以避免打滑、脱落导致的工位故障，能够有效降低设备的停机率，尤其适合无人值守的自动化生产线工位使用，减少因为传动失效导致的产品报废、设备碰撞风险。
