切割机配套真空切刀组件结构设计

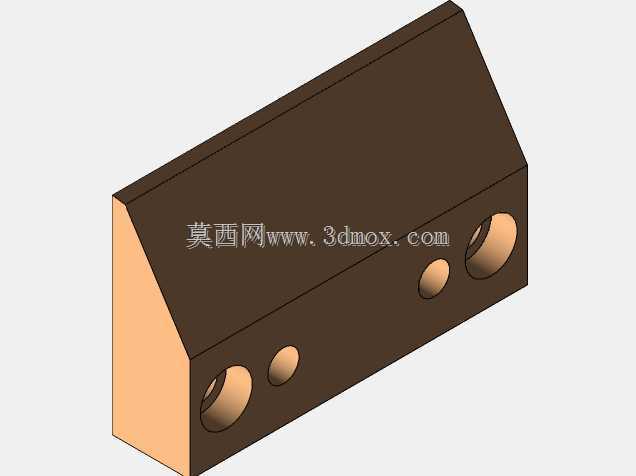

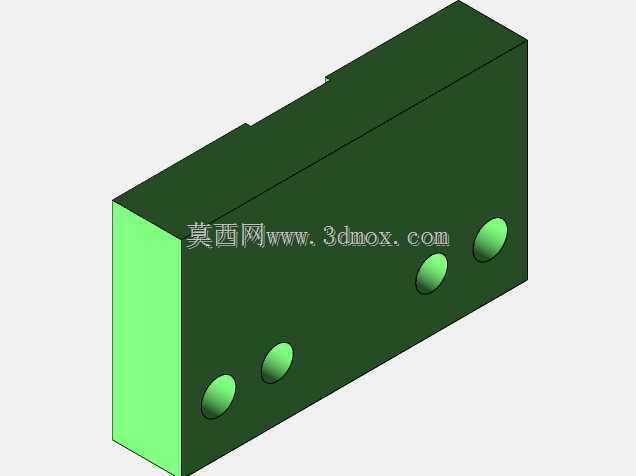

　　在软包装材料连续裁切生产线、印刷后道分切工段以及食品包装热封裁切工位中，这类配套真空吸附功能的切刀组件是保障裁切精度与材料输送稳定性的核心执行部件，区别于普通无吸附结构的裁切刀具，该组件将真空吸附腔体与裁切刀体做了集成化设计，能够在裁切动作执行前通过负压将待裁切的薄膜、薄纸或者复合包装材料牢牢吸附在刀体工作面，避免材料在裁切瞬间发生位移、翘边或者褶皱，尤其适配厚度在0.02mm到0.5mm之间的柔性卷材加工场景，在高速连续裁切工况下能将裁切对位误差控制在0.1mm以内，大幅降低柔性材料加工的废品率。从结构设计逻辑来看，该组件采用上下分体式腔体拼接结构，主体腔体为规则长方体构型，一侧做斜切收边处理来避让裁切工位的相邻传动辊与压料机构，

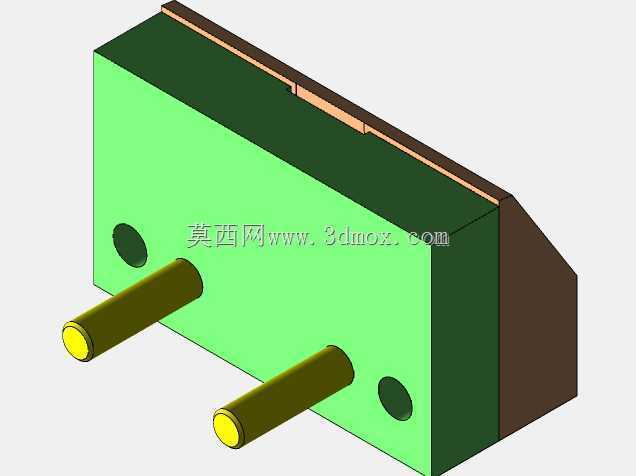

　　避免设备运行过程中发生运动干涉；腔体正面预留两个同轴度公差控制在0.02mm以内的导向柱安装孔，配套的两根圆柱形导向柱伸出长度经过严格核算，既能够保证刀体进给过程中与配套刀座的对位精度，又不会因为伸出过长导致导向柱受侧向力发生弯曲变形，导向柱端面做平面精加工处理，能够和驱动端的推板完全贴合，保证驱动力传递的均匀性，避免刀体进给过程中出现偏载导致的刃口崩损。腔体正面同时设置两个圆形安装定位孔，用于组件在设备安装板上的定位固定，安装孔的位置尺寸严格匹配主流Colimatic Thera 360裁切设备的安装接口，不需要额外做转接板加工就可以直接完成替换安装，大幅降低设备维护的配件更换周期。组件上部的刃口安装位采用嵌入式卡槽设计，

　　裁切刀片可以直接嵌入卡槽内通过侧面顶丝完成固定，不需要复杂的压板结构，刀片更换时只需要松开顶丝就可以抽出旧刀片插入新刀片，单刀片更换时间可以控制在1分钟以内，适配生产线快速换产、快速维护的需求。真空腔体的内部流道做了等截面优化设计，腔体内壁没有直角突变结构，能够降低负压气流的沿程阻力，保证整个工作面的吸附压力均匀分布，不会出现局部吸附力不足导致的材料局部翘起问题；刃口位置与吸附工作面的高度差经过反复校核，保证吸附状态下材料表面刚好与刃口形成零间隙贴合，裁切时刃口可以一次性切断材料，不会出现连丝、毛边等裁切缺陷。从安装边界来看，该组件的整体外形尺寸适配裁切工位的预留安装空间，斜切面的倾斜角度与相邻压料机构的运动轨迹完全匹配，

　　组件安装完成后，导向柱的运动行程范围内没有任何遮挡结构，进给过程中刀体的运动轨迹与下方刀垫的平行度公差可以控制在0.015mm/m以内，保证整个刃口长度方向上的裁切深度一致，不会出现局部切不断、局部切入刀垫过深的问题。在实际生产应用中，这类集成真空吸附的切刀组件相比传统分离式吸附+裁切的结构，能够减少30%左右的工位占用空间，同时因为吸附面与刃口的集成度更高，材料定位的基准与裁切基准完全重合，消除了分离式结构中吸附位到裁切位的输送定位误差，在高速连续运行的生产线上，设备运行速度可以提升15%左右，同时裁切良率能够稳定保持在99.5%以上。设计过程中针对腔体的密封结构做了专项优化，上下腔体拼接面采用精密磨床加工，表面粗糙度控制在Ra0.8以内，拼接时不需要额外加装密封胶条就可以保证腔体的真空泄漏率满足使用要求，减少了密封件老化更换的维护成本；导向柱与腔体的配合部位采用耐磨衬套结构，衬套选用自润滑铜基材质，长期往复运动过程中不需要额外加注润滑脂就可以保持顺畅的滑动性能，同时避免润滑脂泄漏污染待加工的包装材料，适配食品、医药类包装材料的加工卫生要求。
