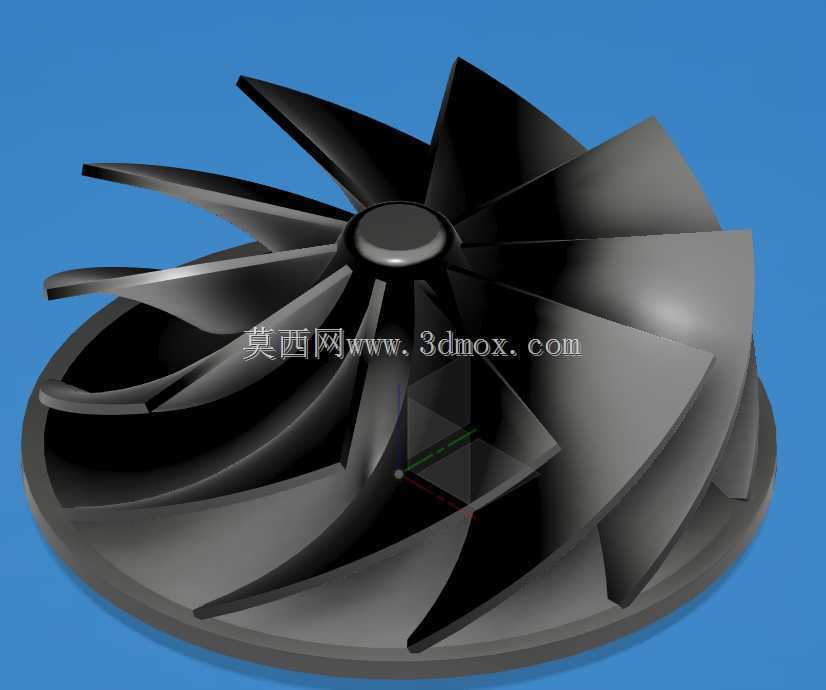

基础直径100mm径流式涡轮叶轮结构

　　在小型动力透平、微型燃气轮机、车用涡轮增压器以及小功率工业汽轮机的核心部件选型中，径流式涡轮叶轮的结构合理性直接决定整套设备的能量转换效率与运行可靠性。本次呈现的这款叶轮，基础安装直径设定为100mm，属于小功率段透平设备的核心做功部件，适配功率区间覆盖数千瓦至数十千瓦的动力输出场景，可直接匹配小型分布式能源系统、车用小排量增压单元、工业辅助动力透平等设备的安装空间要求。

　　从实际功能逻辑来看，这类涡轮叶轮的核心作用是将高温高压工质携带的热能与压力能，通过流道的导向与膨胀作用转化为叶轮旋转的机械能，对外输出轴功率。区别于轴流式涡轮的大流量、低转速适配特性，该款径流式结构更适合小流量、高膨胀比的工质工况，单级焓降能力更强，在小功率设备中可以减少级数，压缩整机轴向尺寸，降低设备整体的重量与制造成本。

　　设计过程中，首先需要匹配对应工况下的工质参数，确定叶轮的进出口气流角，避免气流在叶轮流道内出现分离、二次流等损失问题。叶片采用空间扭曲构型，从轮盖侧到轮盘侧的叶型截面按照流线分布逐次调整，保证工质从叶轮进口径向流入的过程中，能够平滑转向为轴向流出，减少气流撞击损失与流动摩擦损失。叶片前缘做了小圆角钝化处理，既可以降低工质中的杂质颗粒对叶片前缘的冲蚀磨损，也能弱化进口处的气流激振效应，提升叶轮长期运行的疲劳强度。

　　从安装边界来看，该叶轮中心设置了与主轴配合的定位轴孔，轴孔端面设计有轴向定位台阶，装配时可以直接与主轴轴肩贴合，保证叶轮的轴向安装精度，避免运行过程中出现轴向窜动。轮盘背面为平面加工结构，可适配多种形式的密封组件与锁紧螺母结构，不需要额外修改轮盘轮廓就能匹配不同厂家的主轴安装标准，互换性较强。100mm的基础轮径意味着整套涡轮壳体的蜗壳流道尺寸可以控制在较小范围内，整机径向尺寸不会超过180mm，对于安装空间受限的小型动力设备来说，这个尺寸边界能够大幅降低整机布局的设计难度。

　　在结构强度层面，叶片与轮盘采用一体化构型，不存在分体式叶片的连接松动风险，轮盘从中心到外缘的厚度按照等强度设计逻辑逐次减薄，既控制了叶轮整体的转动惯量，提升设备的动态响应速度，也保证了在最高工作转速下，轮盘与叶片的应力水平控制在材料许用应力范围内，避免高转速下出现结构塑性变形。叶片尾缘的厚度按照工艺要求做了均匀收薄，减少尾迹涡流损失，同时也兼顾了加工工艺性，不管是采用五轴铣削加工还是精密铸造工艺，都能稳定实现叶型的成型精度，不需要额外的特殊工装就能完成批量生产。

　　实际应用中，这类叶轮还可适配小型有机工质朗肯循环发电系统，在工业余热回收场景下，利用低品位余热推动叶轮旋转发电，100mm的轮径尺寸可以适配模块化的余热回收单元，单模块可独立安装在工业排烟、冷却水余热等管路中，不需要对原有工业管线做大规模改造。在车用小排量发动机的增压系统中，该尺寸的涡轮叶轮可以匹配1.0L-1.5L排量的汽油机或柴油机，低转动惯量的特性能让增压器的响应速度更快，减少发动机低速工况下的涡轮迟滞问题，提升整车的动力响应表现。

　　流道设计上，相邻叶片之间形成的收敛型流道，能够保证工质在流道内持续膨胀加速，将压力能充分转化为动能，叶片的型线经过多次流场迭代优化，在设计工况点下的流道内涡流区占比控制在极低水平，整机的等熵效率可以达到同尺寸级别叶轮的较高水平。轮盖侧的叶片外缘轮廓按照匹配蜗壳间隙的要求做了公差控制，装配后与蜗壳之间的间隙可以控制在0.2mm-0.3mm之间，既避免运行过程中热膨胀导致叶片与蜗壳刮蹭，也能减少间隙漏气损失，保证能量转换效率不会因为间隙过大出现明显衰减。
