静音三叶环形螺旋推进桨结构设计

　　在水下潜航器、室内低空巡检无人机、静音型通风送风设备这类对运行噪声有严苛要求的场景里，常规开放式螺旋桨的叶尖涡流噪声始终是结构设计阶段绕不开的痛点，这款三叶环形螺旋桨的设计逻辑，正是从根源上削弱叶尖涡的生成路径，实现低噪运行的核心需求。

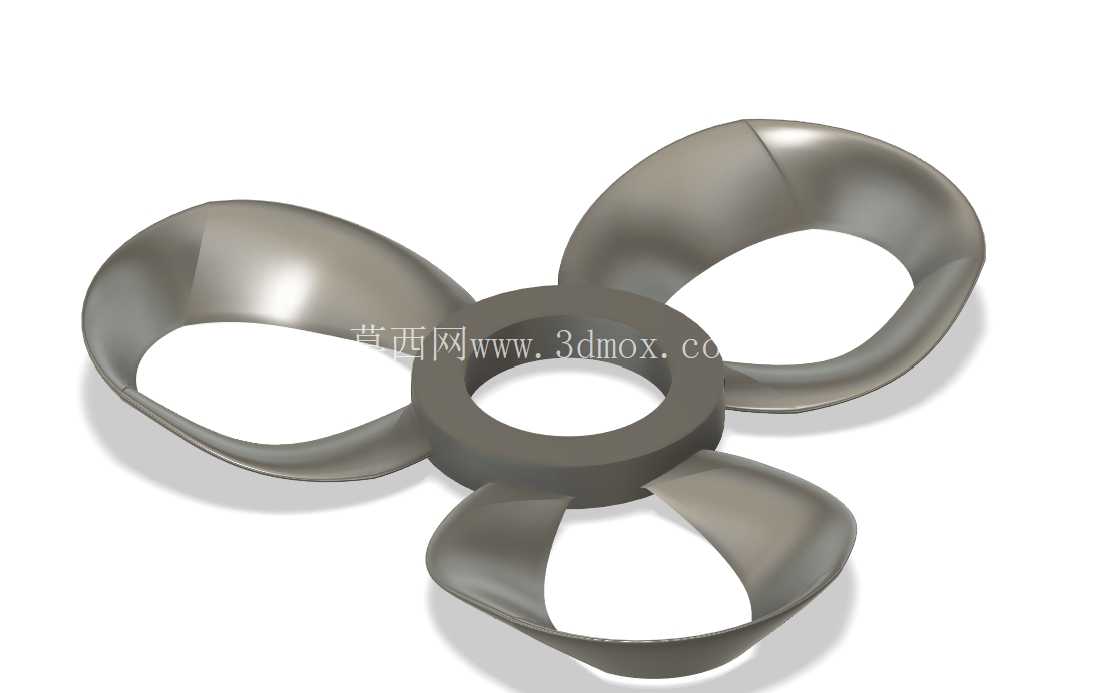

　　从结构设计思路来看，这款桨叶没有采用常规螺旋桨的悬臂式叶片布局，而是将三个叶片的外端通过连续的环形环带连接为整体，三个叶片从中心的安装毂位置平滑向外延伸，叶身曲面采用连续变曲率的翼型过渡，没有尖锐的棱边与截面突变，每一段翼型的弦长、安装角都沿着径向做渐变调整，匹配不同半径位置的线速度差，让气流或者水流经过桨叶表面时的压力分布更均匀，避免局部压力突变带来的涡流脱落噪声。环形外带的存在直接消除了开放式桨叶最外侧的叶尖间隙，从结构上阻断了叶尖高压区向低压区绕流形成的叶尖涡，而叶尖涡恰恰是螺旋桨中高频噪声的主要来源，这也是这类环形桨静音特性的核心结构支撑。

　　尺寸与安装边界方面，这款桨的中心安装毂内径为80毫米，这个尺寸可以适配多数常规规格的驱动电机输出轴，安装时可以通过标准平键或者锁紧抱箍实现与输出轴的同轴固定，安装毂的端面预留有足够的压紧接触面，能避免高速运转时出现桨叶松动、偏心的问题。整个桨的翼展总长度为337.72毫米，也就是环形外带的最大外轮廓直径控制在338毫米以内，选型时只要设备的桨叶安装腔径向预留尺寸大于这个数值，就不会出现运转时的结构干涉。环形外带的截面同样采用流线型设计，不会因为额外增加的环带结构带来过大的风阻或者水阻，反而能对叶片外端形成结构加强，提升整个桨叶的结构刚度，降低高速旋转时叶片的形变幅度，减少因叶片形变带来的动平衡偏差。

　　实际应用场景中，这款环形螺旋桨的适配范围很广，在小型水下观测潜航器上使用时，低噪特性可以避免推进噪声干扰水下声学探测设备的信号采集，同时环形的外轮廓不会像开放式桨叶那样容易缠绕水中的水草、线缆等杂物，降低水下运行的故障概率；在室内巡检无人机上搭载时，低噪运行可以减少设备工作时对室内环境的噪声干扰，哪怕是在需要保持安静的办公场所、展馆内部作业，也不会产生刺耳的高频噪声；在静音型新风系统、无叶风扇的送风结构中使用时，这款桨的环形结构可以让送出的气流更均匀，减少常规扇叶送风时的紊流脉动，提升送风的柔和度，同时降低送风过程中的气动噪声。

　　从结构强度角度考量，三个叶片与中心毂、外环形带为一体化结构，应力传递路径连续，没有分体装配带来的连接应力集中点，运转时叶片承受的气动载荷可以通过外环形带实现部分载荷分担，相比同尺寸的悬臂式三叶桨，这款结构的叶片根部应力集中系数更低，在相同转速下可以承受更大的输出扭矩，长期运转的结构疲劳寿命更长。做动平衡校正时，环形外带的外圆面是非常好的校正基准，可以很方便地通过在外环带局部去重或者配重的方式实现高精度动平衡，进一步降低高速运转时的振动与噪声。

　　设计过程中需要注意的是，翼型曲面的顺滑度直接影响最终的推进效率与噪声水平，建模时需要保证每一段曲面的G2连续，避免出现曲面褶皱、曲率突变的问题，否则会在局部产生不必要的气流分离，反而提升运行噪声。中心安装毂与驱动轴的配合公差需要控制在合理范围，既要保证装配便捷性，也要避免配合间隙过大带来的同轴度偏差，同轴度偏差会直接导致运转时的周期性振动，抵消结构本身的静音设计优势。另外环形外带的表面粗糙度也需要控制在较低水平，粗糙的表面会增加流体摩擦阻力，同时带来额外的表面紊流噪声，实际生产中无论是采用3D打印还是注塑、机加工工艺，都需要对桨叶表面做相应的光滑处理。

　　相比常规的多叶静音螺旋桨，这款环形结构不需要通过增加叶片数量、降低叶片负载的方式来实现降噪，在相同的直径、转速下，可以实现更高的推进效率，同时保持更低的噪声水平，对于有紧凑安装空间要求、同时对噪声控制有明确指标的设备来说，是非常合适的推进部件选型。
