带内保持架组件的深沟滚珠轴承结构

　　在各类旋转传动场景中，这类带内保持架的滚珠轴承是应用覆盖范围极广的支撑部件，小到家用电动工具的输出轴支撑，大到工业输送线的辊筒转轴、中小型电机的转子定位，都能见到同结构轴承的身影。它的核心作用是承接轴系运转过程中的径向载荷，同时可承受一定比例的单向轴向载荷，通过滚动摩擦替代传统滑动摩擦结构，大幅降低轴系转动过程中的阻力损耗，减少配合面的磨损速率，延长整套传动机构的维护周期。

　　从结构设计逻辑来看，这套结构没有采用无保持架的满装滚珠设计，核心考量是平衡承载能力与极限转速的适配性。满装滚珠结构虽然能在相同外形尺寸下塞入更多滚动体，提升静态承载上限，但滚动体之间在运转过程中会发生直接接触摩擦，高速工况下会快速升温，甚至出现滚动体卡顿抱死的问题。而内装的保持架组件，会将每一颗钢质滚动体均匀分隔在滚道的对应位置，避免滚动体之间的直接摩擦碰撞，同时保证所有滚动体在滚道内均匀受力，不会出现局部滚动体过载挤压的情况，让轴承在中高转速工况下依然能保持稳定的运转状态。

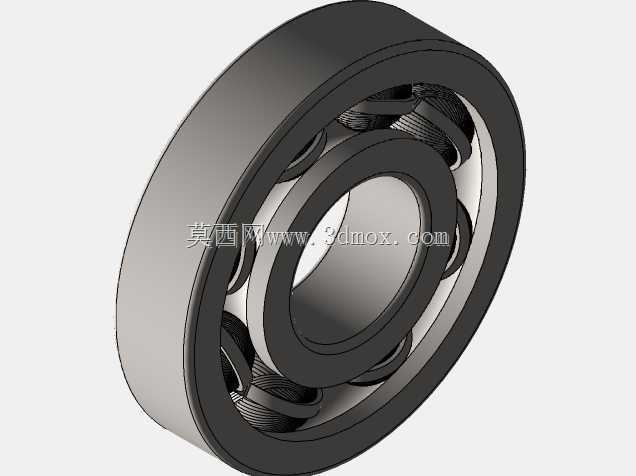

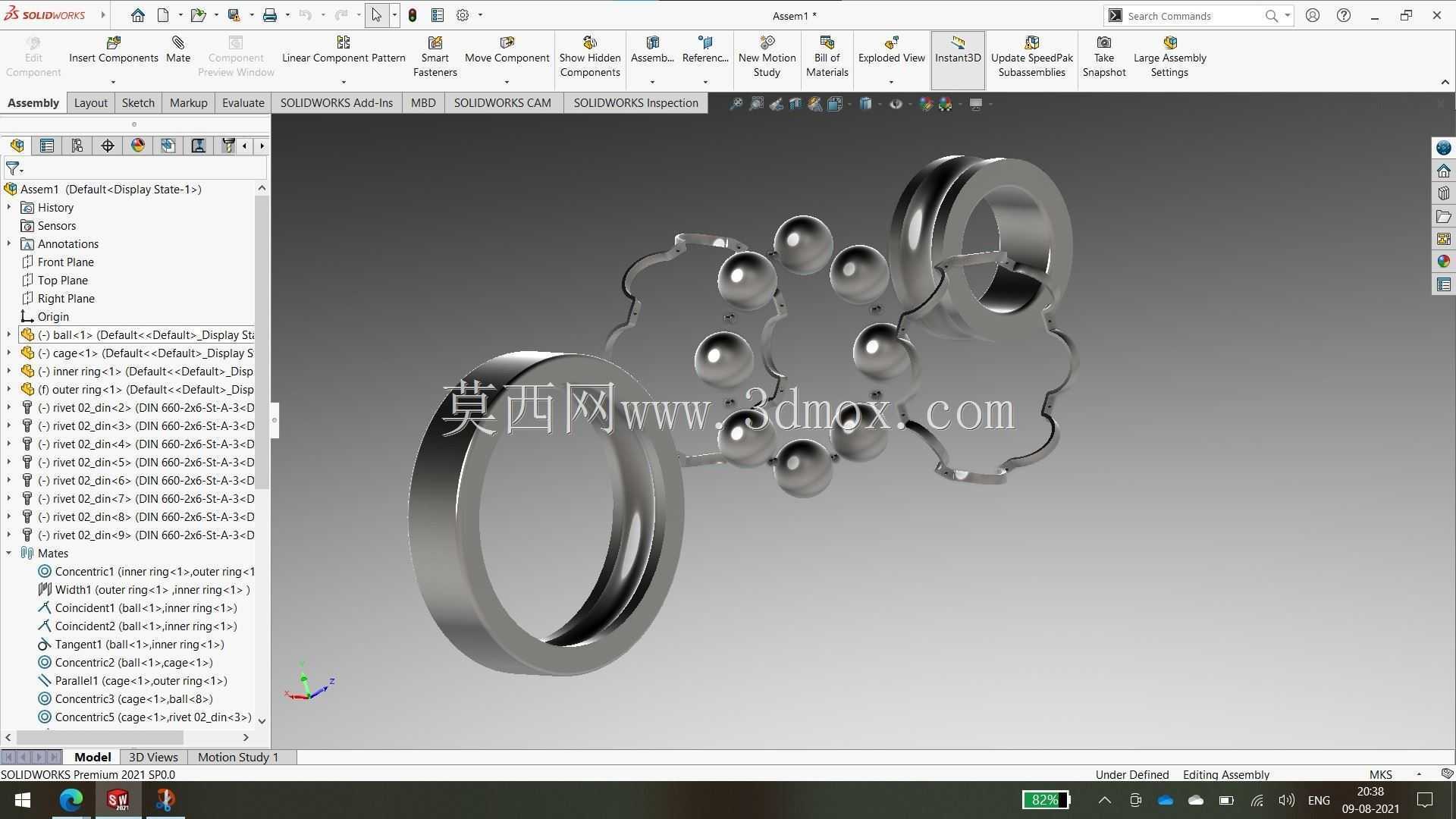

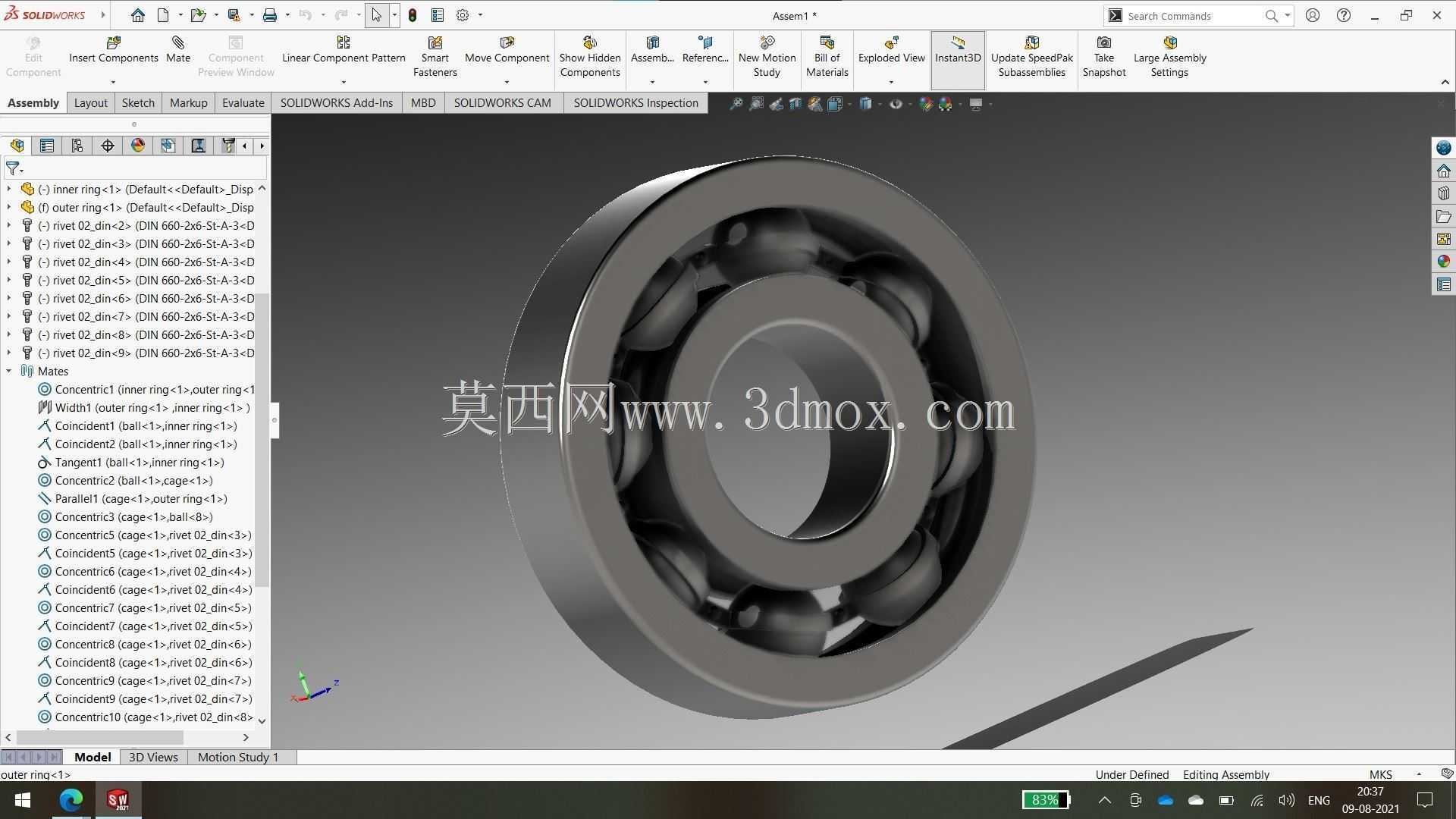

　　整个轴承的结构组成非常清晰，外圈是与设备轴承座配合的安装基准，外圆柱面的加工精度直接影响轴承安装后的同轴度，设计时外圈的外径公差通常采用基轴制配合，根据不同的工况过盈量要求选择对应公差等级，过盈量过大容易导致外圈安装后滚道变形，增大运转阻力，过盈量不足则会在设备启停、正反转切换时出现外圈跑圈的问题，磨损轴承座安装孔。内圈是与传动轴直接配合的部件，内孔的加工精度、圆角过渡尺寸都有严格要求，内圈与轴的配合通常采用基孔制，轴颈的加工粗糙度、圆柱度误差需要控制在对应精度范围内，避免装配后内圈出现偏斜，导致滚道局部受力集中。

　　保持架的结构设计是这套轴承的核心细节，它采用兜孔结构包裹每一颗滚动体的部分球面，兜孔的间隙设计需要兼顾滚动体的灵活转动与定位精度，间隙过小会增大滚动体转动时的摩擦阻力，间隙过大则会导致滚动体在运转过程中出现窜动，产生额外的振动与噪音。保持架的内径与内圈挡边之间留有合适的间隙，避免运转过程中保持架与内圈发生摩擦剐蹭，同时保持架的外径与外圈挡边也预留了安全间隙，适配轴承运转过程中内外圈的微小相对位移与热膨胀量。

　　从安装边界来看，这类轴承的轴向定位通常依靠内圈一侧的轴肩与外圈一侧的轴承座孔挡边实现，轴肩的高度不能超过内圈挡边的高度，否则会影响轴承的拆卸维护，轴承座挡边的高度同样需要低于外圈挡边高度，避免与保持架发生干涉。在装配过程中，压装力需要直接作用在待压装的套圈端面，不能通过滚动体传递压装力，否则会造成滚道表面压痕、滚动体变形，直接导致轴承运转精度下降、噪音增大、使用寿命缩短。日常选型过程中，需要根据轴系的实际载荷大小、转速区间、安装空间尺寸来匹配对应规格的轴承，不能单纯追求大承载能力选择过大尺寸的轴承，否则会造成安装空间浪费，同时增大轴系的整体转动惯量，影响设备的动态响应性能。在润滑设计上，这类轴承可以采用脂润滑或者油润滑，脂润滑的密封结构更简单，维护周期更长，适合中低转速、常温工况，油润滑则更适合高转速、高温工况，能带走轴承运转产生的热量，保持工作温度稳定。
