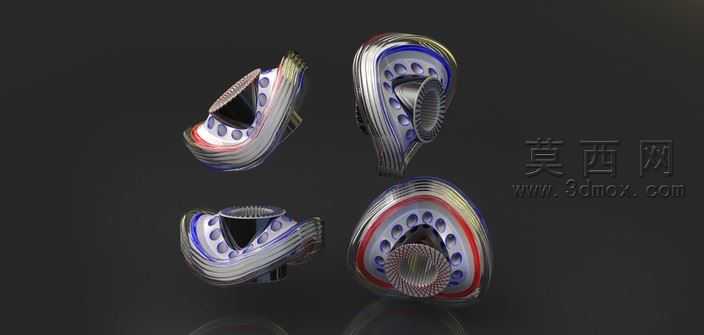

异形带孔花键连接机械构件

该机械构件采用三维参数化建模方式完成整体设计，建模过程中先以中心花键孔为基准定位，通过旋转特征构建内花键的齿形轮廓，保证齿距、齿高参数符合传动配合的公差要求，后续通过拉伸、切除特征逐步构建外侧的异形安装基体，基体上的多组安装孔采用圆周阵列与线性阵列结合的方式排布，确保孔位的位置精度满足装配需求。构件的异形轮廓通过多段样条曲线拟合生成，兼顾了安装空间避让与结构强度要求，建模完成后对所有棱边添加了符合工艺要求的圆角特征，避免应力集中问题。材质设置上选用了常用的合金结构钢材质，通过调整材质的粗糙度、金属度参数还原金属零件的哑光金属质感，渲染阶段采用三点布光方式，主光源从斜上方投射突出构件的立体轮廓，辅助光源补光弱化阴影死区，环境光添加微弱的环境反射效果，让金属表面的质感更加真实自然。结构设计上，中心的内花键用于传递扭矩，外侧延伸的异形支耳上的通孔用于穿装螺栓实现构件与相邻部件的紧固连接，基体上的减重孔在不影响结构强度的前提下降低了构件整体重量，花键孔与安装端面的垂直度、安装孔的同轴度都在建模阶段通过几何约束做了严格控制，确保后续加工装配时的配合精度。设计过程中充分考虑了零件的加工工艺性，所有特征均采用常规机加工即可实现，没有特殊的复杂工艺要求，同时对构件的受力薄弱位置做了局部加厚处理，提升零件在传动工况下的使用寿命，整体结构紧凑，适配狭小安装空间下的传动连接需求。
