民用航空涡轮风扇航空发动机外观结构

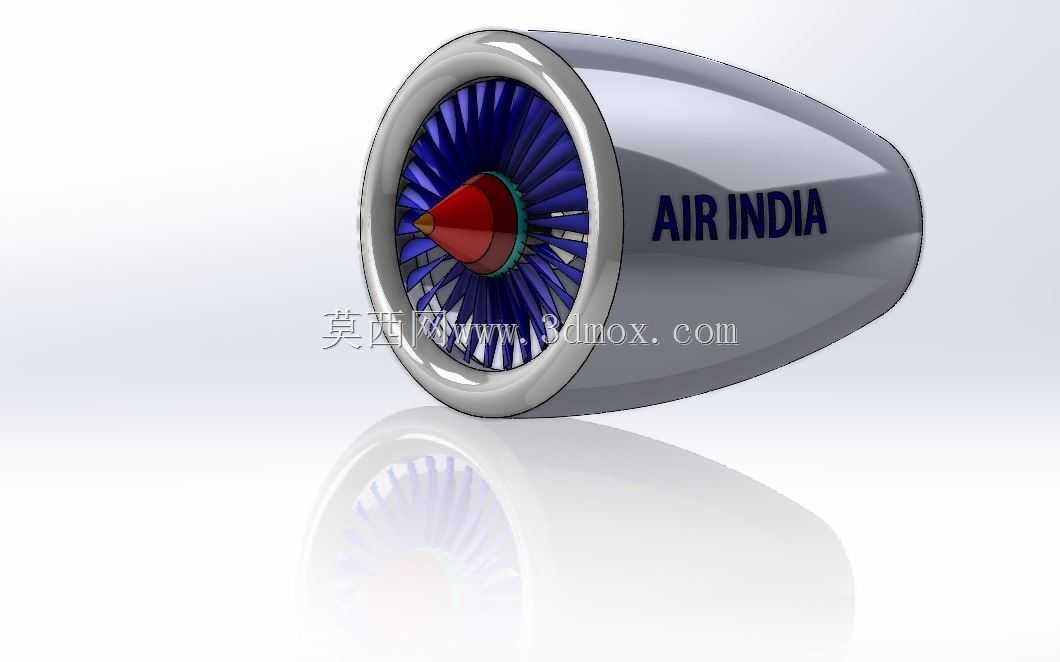

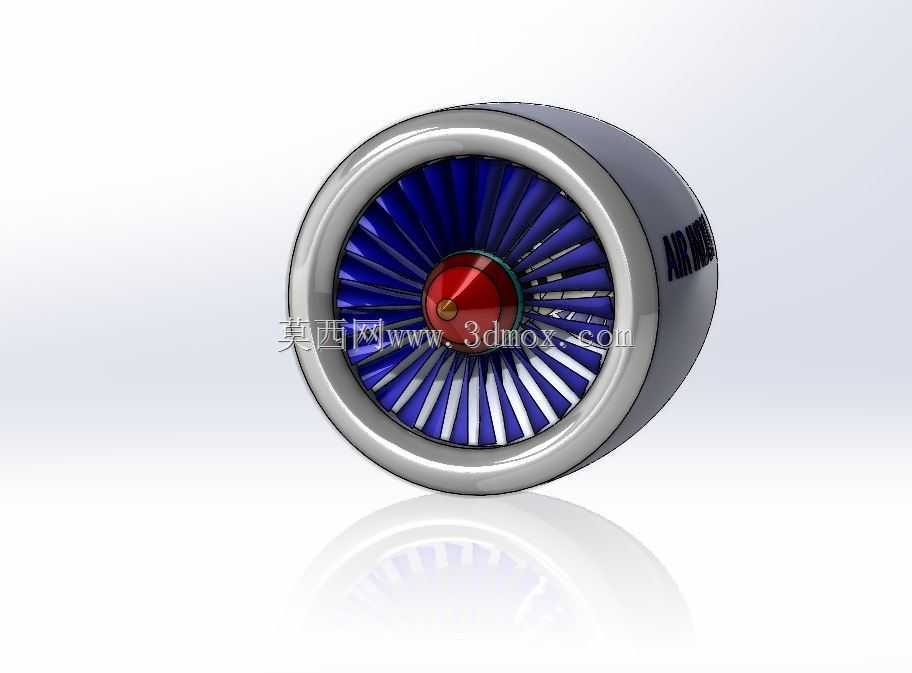

　　在民用支线、干线民航飞行器的动力系统选型中，涡轮风扇类航空发动机是当前窄体、宽体客机的主流动力配置，本次呈现的外观结构模型，还原了大涵道比涡扇发动机冷端进气段的核心外形特征，可用于航空类科普展示、机务培训教具的结构演示，也能作为飞行器总体布局设计阶段的动力段占位参考，帮助设计人员快速完成机翼/机身与动力段的安装位置匹配校验。从实际装机的功能逻辑来看，该结构段承担着来流梳理、动能初步转换的核心作用：发动机工作时，外界空气首先经由进气道唇口进入流道，大尺寸的风扇叶片会对来流进行第一次加压，其中绝大部分气流会经由外涵道直接向后喷出产生主要推力，小部分气流进入核心机参与燃烧做功；前端的红色整流锥承担着气流预旋功能，

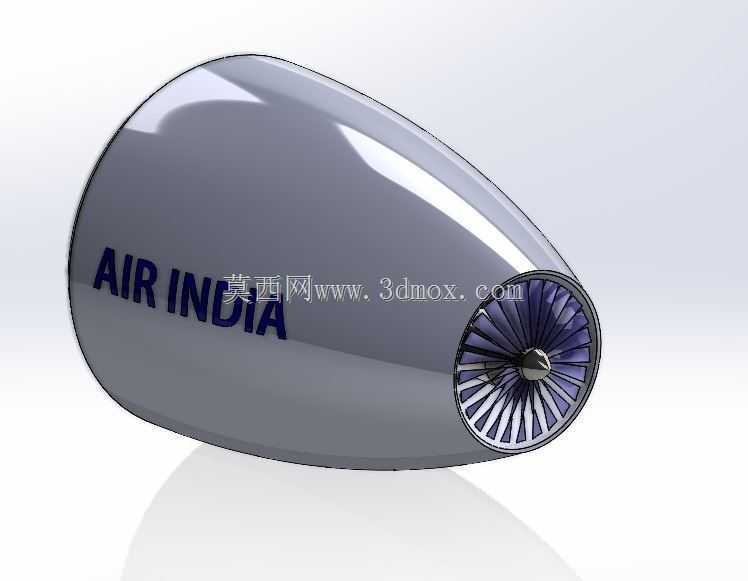

　　能够让来流以更均匀的角度冲击风扇叶片，降低叶片前缘的气流分离损失，同时避免砂石、飞鸟等外来物直接撞击叶片根部造成结构损伤。设计过程中，首先要匹配装机飞行器的推力需求确定风扇段的整体直径，涵道比越高的发动机风扇直径越大，外涵道产生的推力占比越高，燃油经济性表现越好，适配中长航程的民用客机；机匣部分采用了等直径过渡加尾部收敛的外形设计，既能够保证内部风扇叶片有足够的安装运转间隙，避免叶尖与机匣发生刮碰，也能通过外壁的平滑过渡降低飞行过程中的气动阻力，机匣表面预留的标识安装位可根据不同航司的涂装需求进行定制，和真机的外部标识布局保持一致。从安装边界来看，该类发动机在翼吊装时，需要保证风扇段与机翼前缘的最小间隙满足适航要求，

　　避免机翼下表面的扰流影响进气效率，同时要核算发动机短舱与地面的净距，防止飞机起降过程中机腹擦地时损伤动力段结构；风扇叶片采用了后掠式的气动外形设计，单支叶片的叶型从根部到尖部存在连续的扭角变化，能够适配不同半径位置的线速度差异，让整个叶片展向的做功效率保持均匀，降低运转过程中的气动噪声，这也是当前民用航发满足机场噪声管控要求的核心设计点之一。在结构细节处理上，进气道唇口采用了大圆角的钝头设计，能够在飞机大迎角飞行、侧风降落等极端工况下，避免进气道内侧出现气流分离，保证核心机的进气稳定性，防止出现喘振等危及飞行安全的故障；机匣尾部的收敛段外形，能够对外涵道的气流进行加速，进一步提升排气产生的推力，整个冷端结构的重量控制也是设计重点，

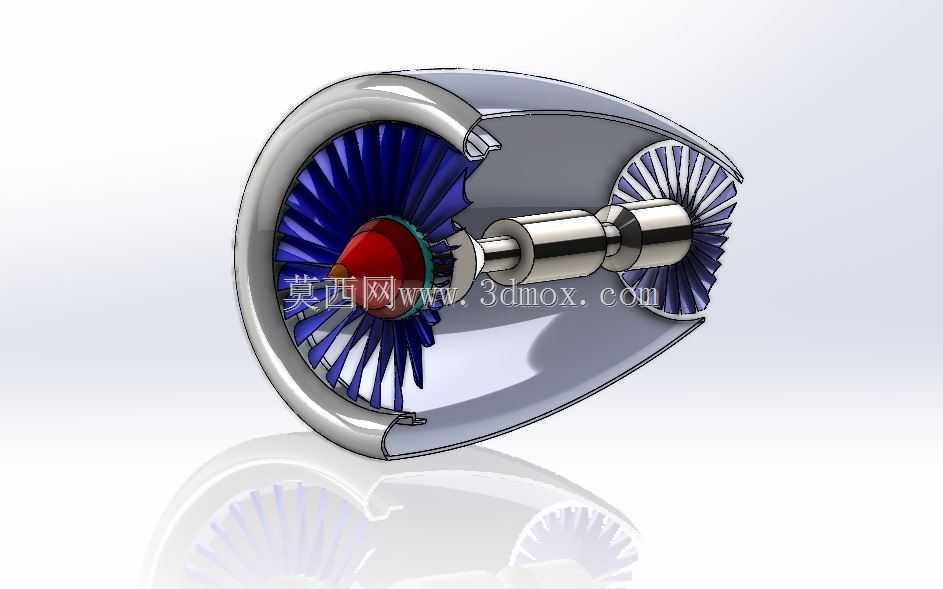

　　在保证结构强度满足鸟撞、叶片飞脱等适航要求的前提下，会尽可能采用复合材料、轻质合金降低结构重量，提升飞行器的有效载荷能力。对于三维建模从业者而言，该类模型的建模难点在于风扇叶片的复杂曲面构建，需要先根据不同展向位置的翼型坐标搭建骨架线，再通过曲面放样、边界混合等操作完成单支叶片的实体构建，之后通过圆周阵列完成整圈风扇的装配，过程中需要反复校验叶片与机匣、整流锥之间的装配间隙，避免出现干涉问题；机匣部分的回转体结构可通过旋转特征快速生成，再通过表面贴图完成航司标识的还原，整体建模过程能够很好地锻炼复杂曲面建模、大型装配体间隙校验的工程能力，也能帮助设计人员加深对航空发动机冷端结构工作逻辑的理解。
