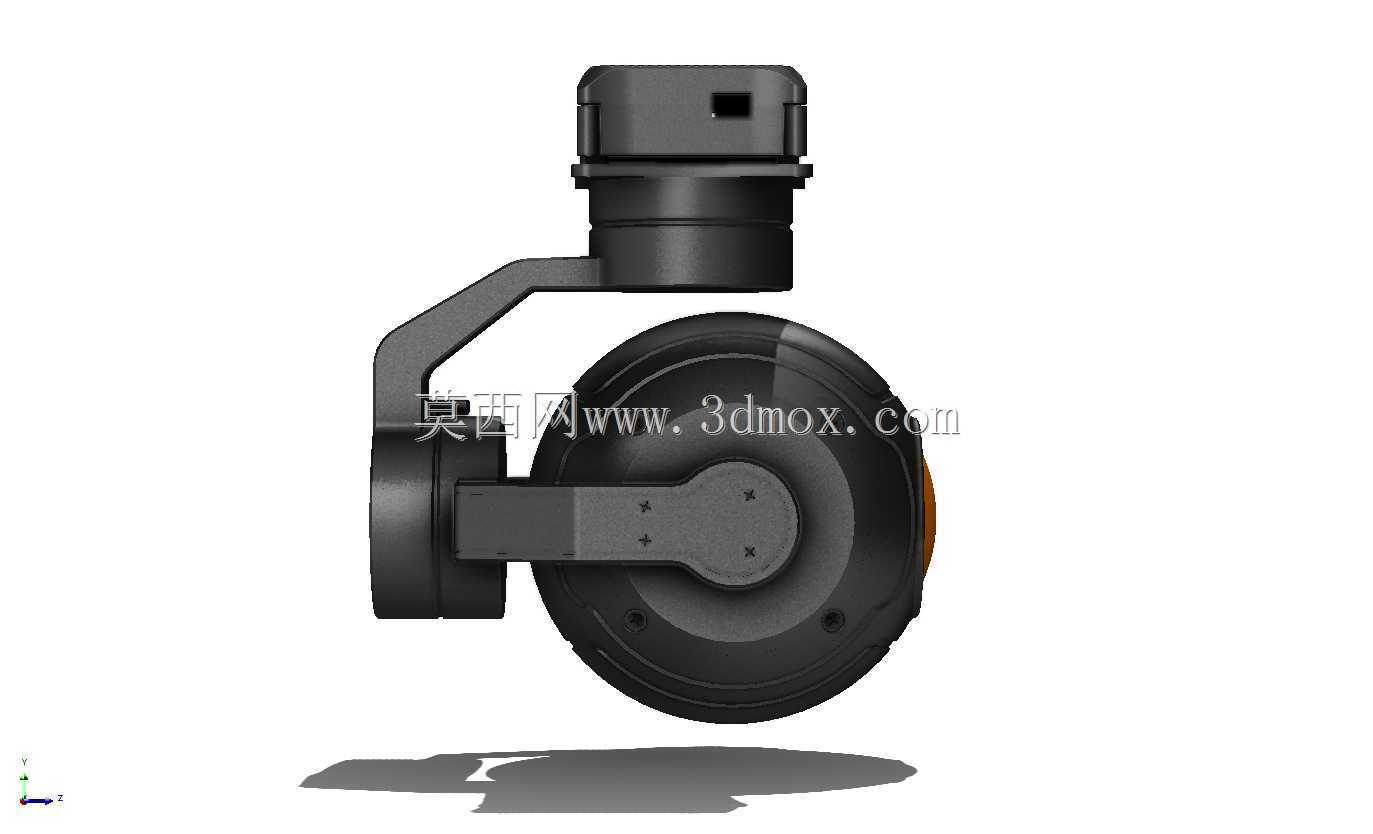

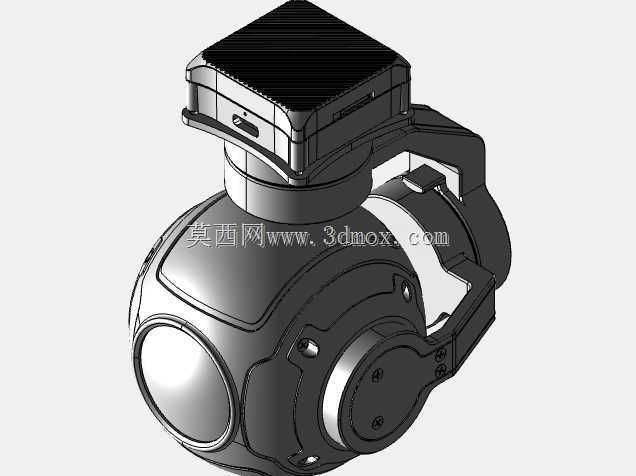

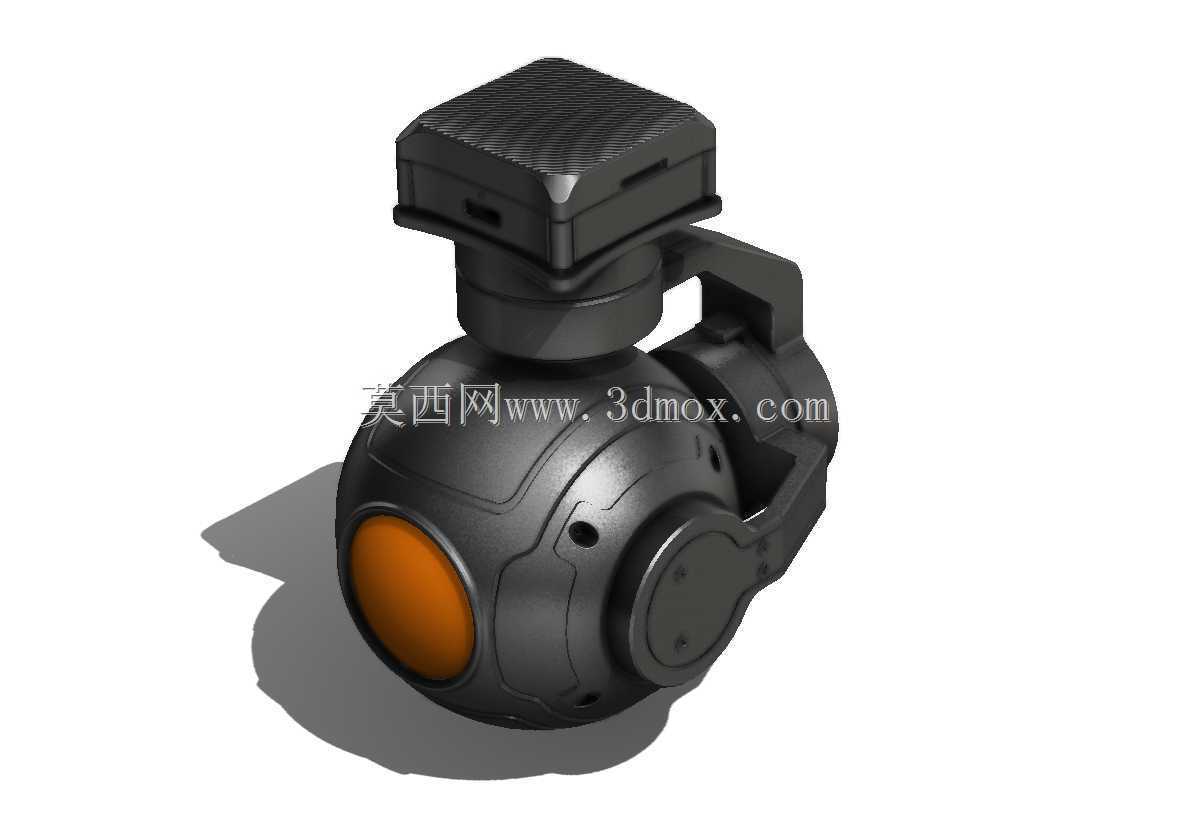

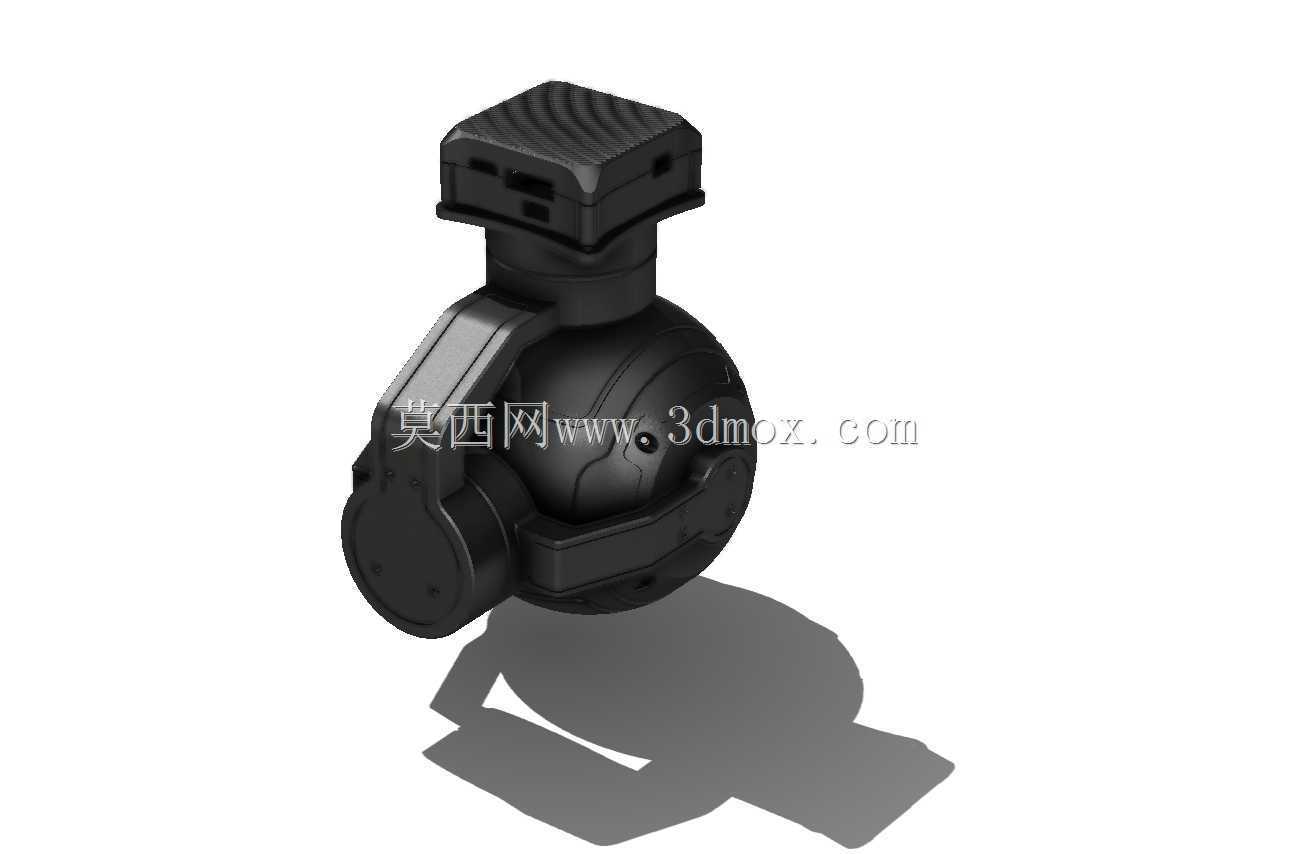

ZR10型多向转动航拍吊舱结构设计

　　该吊舱结构主要面向低空无人机搭载作业场景，适配电力巡检、航测测绘、应急侦察等需要稳定成像的作业需求，核心作用是在载具飞行过程中抵消机体姿态扰动，保证成像单元始终对准目标采集区域，避免画面抖动、偏移影响数据采集精度。从结构功能划分来看，整体分为上部安装基座、中部转向驱动段、下部成像舱体三个核心部分，上部基座预留标准快装接口，可直接匹配主流工业无人机的底部挂载位，安装接触面做了防滑纹理与定位销孔设计，挂载后不会出现相对滑移，同时基座内部集成了走线通道，供电与信号传输线缆可从通道内直接连通载机主控，避免线缆外露在飞行过程中产生风阻或被旋翼气流刮蹭。中部转向段采用双轴正交布局，分别负责水平方向360度连续回转、俯仰方向正负120度角度调整，

　　转轴位置采用密封轴承配合阻尼结构，既可以保证转动过程顺滑无卡顿，也能在断电状态下保持当前姿态不会出现垂头偏移，转轴的传动间隙控制在0.1度以内，避免转向动作出现迟滞影响跟踪精度。下部成像舱体做了流线型圆弧外壳设计，可大幅降低飞行过程中的风阻系数，外壳接缝处做了错位止口结构，可阻挡日常作业中的雨水、扬尘进入舱体内部，适配野外复杂气象环境下的作业需求，舱体前端预留光学窗口安装位，可根据作业需求更换可见光、红外热成像等不同成像模块，窗口周边做了遮光凸檐设计，可避免阳光直射镜头产生眩光影响成像质量。设计过程中优先考虑了重量控制，外壳主体采用轻量化工程塑料材质，内部承力骨架采用铝合金铣削加工，整体重量控制在同级别载荷的较低水平，

　　不会过度占用无人机的载重配额，同时重心位置严格落在两轴转轴的交点处，可降低转向驱动的负载扭矩，减少驱动电机的功耗，延长单次作业的续航时间。安装边界方面，上部安装座的固定孔位采用通用间距设计，可适配不同挂载规格的载机，整体外轮廓最大回转直径控制在120毫米以内，挂载后不会超出无人机的起落架边界，可避免起降过程中吊舱与地面发生磕碰，俯仰转动过程中舱体与上部基座的最小安全间隙预留5毫米，即使在极限角度下也不会出现结构干涉。结构细节上，侧部预留了调试接口盖板，日常作业时盖板处于闭合状态保证密封性，需要调试参数、升级固件时可直接打开盖板连接调试线，无需拆解整个外壳，大幅降低现场维护的操作难度；舱体后部做了导流槽设计，飞行过程中气流可顺着导流槽快速流过舱体表面，减少紊流带来的高频振动，进一步提升成像稳定性。
