民用航空涡扇喷气发动机结构三维设计

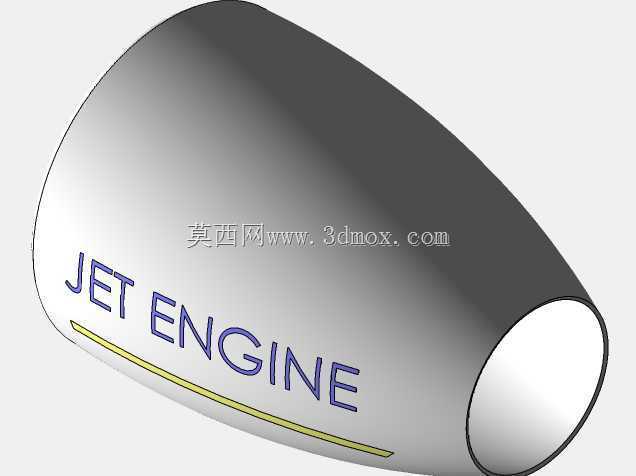

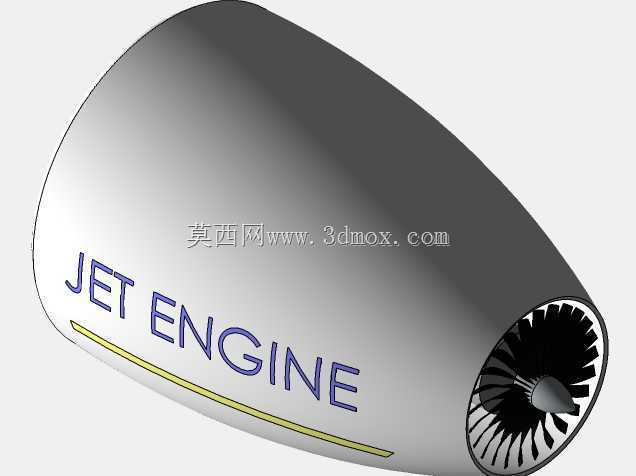

　　在民用航空动力系统的研发与教学场景中，涡扇类喷气发动机的结构拆解与装配验证是核心环节，这类动力装置是干线、支线民航客机的核心动力来源，同时也可适配大型长航时无人机、小型公务机的动力需求，承担着为飞行器提供巡航推力、驱动机载附属系统运转的核心作用。本次完成的喷气发动机三维结构设计，完整还原了大涵道比涡扇发动机的前端进气段核心结构，覆盖进气整流罩、风扇叶片组、前端机匣、核心传动连接段等关键组成部分，可直接用于航空类专业的结构教学演示、新员工装配培训、原理验证类仿真分析场景，也能作为航空类文创产品开发、科普展项制作的结构参考依据。从功能特性来看，该结构重点还原了进气段的气动外形设计逻辑，进气整流罩采用椭球流线型曲面，

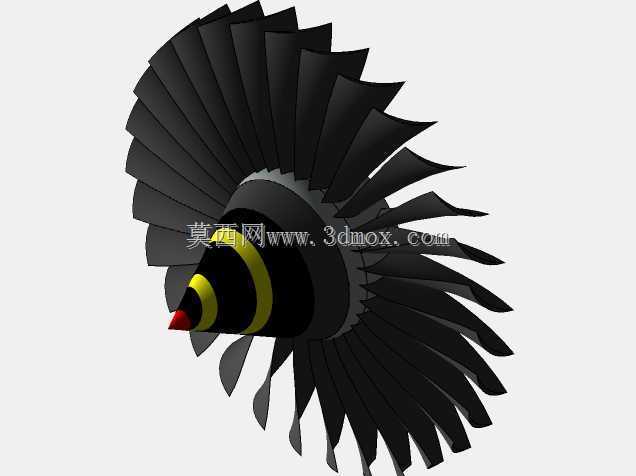

　　曲面曲率沿进气方向平滑过渡，能够在飞行器高速巡航时有效梳理进气气流，降低进气道内的气流紊流度，减少进气过程中的压力损失，为后续风扇段、压气机段的稳定工作提供均匀的进气条件；风扇叶片组采用等间距环形阵列布局，单叶片采用宽弦后掠的翼型截面，既能够保证大流量空气的高效抽吸与增压，也能在高转速工况下降低叶片自身的振动应力，减少气动噪声的产生，匹配民用航空动力的低噪运行要求。设计过程中优先遵循航空动力装置的实际装配逻辑，所有零部件的连接边界均按照实际工艺要求设置配合公差，风扇叶片与轮盘的连接采用榫头榫槽的配合结构，还原了实际发动机叶片的可拆换设计，方便后续维护过程中单独更换受损叶片，无需整体报废轮盘组件；

　　前端机匣与整流罩的连接采用周向均布的卡扣定位结构，既能够保证连接强度，也能简化装配流程，减少装配过程中的紧固件使用量，降低结构整体重量。从外形尺寸与安装边界来看，该结构的最大外径匹配常规小涵道比训练用发动机的前端尺寸，整体轴向长度覆盖进气段到核心机前端连接法兰的位置，后端预留了标准的环形连接法兰面，法兰面上的连接孔位按照圆周均布设置，可直接对接后续压气机段、燃烧室段的配套结构，无需额外做接口适配调整；结构整体的重心沿中心轴线对称分布，安装支撑点位设置在机匣两侧的凸台位置，凸台位置经过受力仿真验证，能够承受发动机运转过程中的振动载荷，避免支撑结构出现应力集中导致的疲劳损坏。在细节结构处理上，

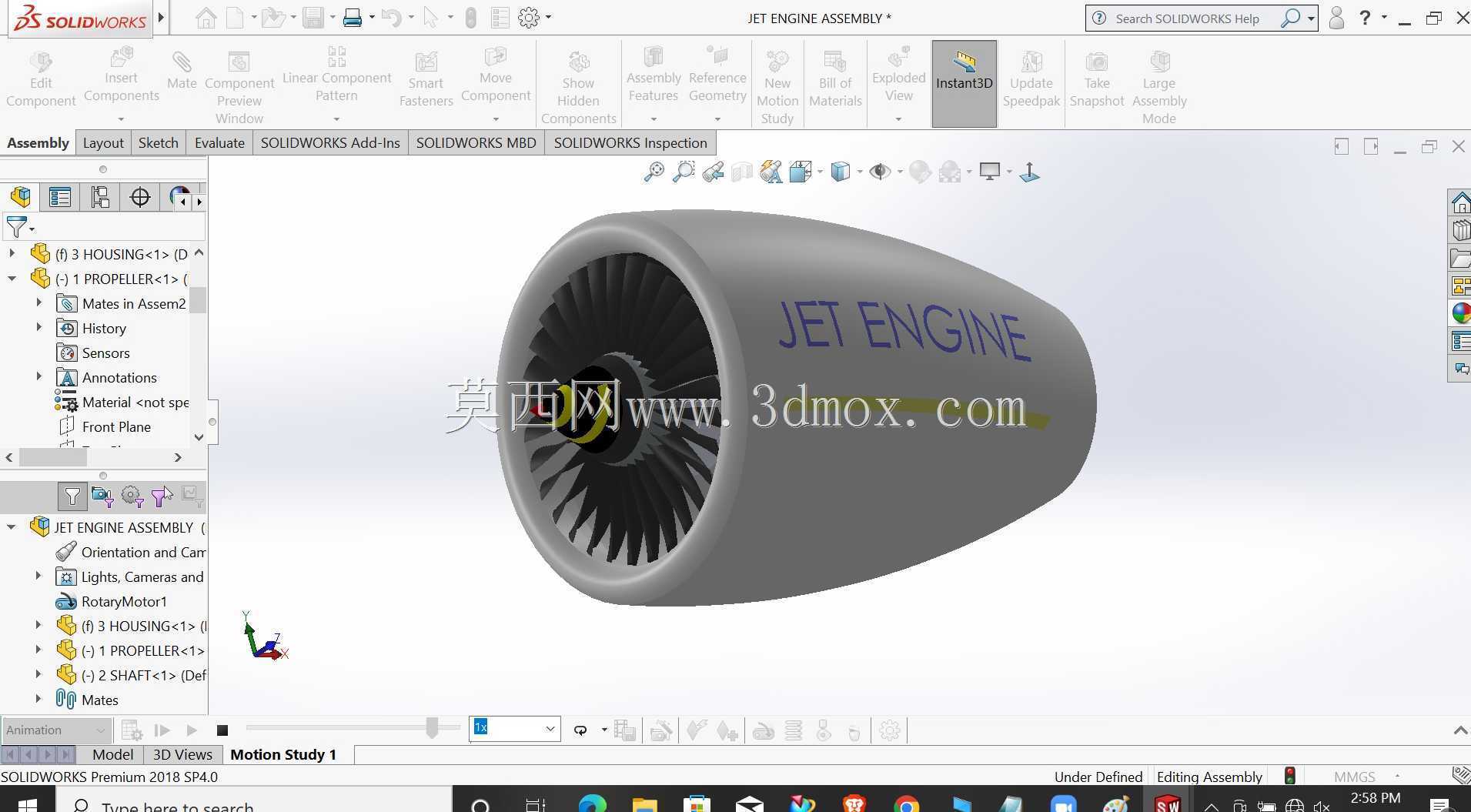

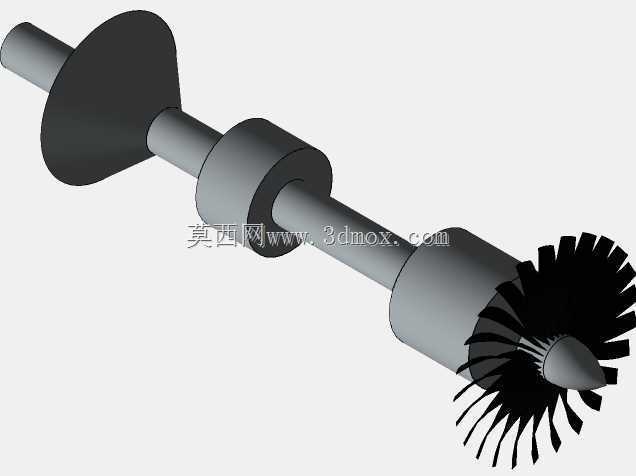

　　叶片根部与轮盘的配合位置预留了合理的装配间隙，既能够保证叶片在高速旋转时的热膨胀余量，也能避免间隙过大导致的气流泄漏；整流罩内表面设置了导流筋结构，能够引导进入核心机的气流均匀流向压气机入口，减少气流在整流罩内部的涡旋损失；机匣内壁与风扇叶尖的间隙按照实际发动机的冷态装配间隙设置，兼顾运转时的热膨胀间隙要求与气动效率要求，避免叶尖与机匣发生刮蹭，同时减少叶尖间隙导致的气流回流损失。该结构的建模过程严格按照机械设计的装配层级划分，总装配体下按照进气整流罩组件、风扇转子组件、静子机匣组件、连接法兰组件四个子装配体拆分，每个子装配体下的零件均可单独导出用于工程图绘制、3D打印验证或者数控加工编程，能够满足不同场景下的使用需求，不管是用于课堂上的结构原理拆解演示，还是用于初步的气动仿真计算，都能提供完整的结构参考，无需额外做结构补全或者细节修正。
