滚花式快插气管接头三维结构设计

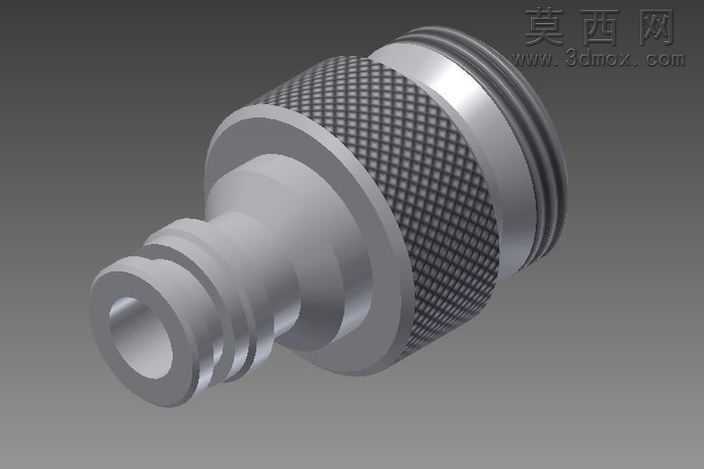

本作品为气动管路系统所用的快插式气管接头三维建模成果，建模阶段依托参数化设计逻辑完成全尺寸特征构建，首先通过旋转凸台命令生成接头的主体回转基体，精准还原接头两端的差异化连接结构：一端为适配气管插接的竹节式倒刺结构，通过多道环形凸棱的尺寸递进设计，保障气管插接后的抱紧力与密封性能，避免管路通气后出现脱管、漏气问题；另一端为外螺纹连接端，螺纹特征严格遵循通用管螺纹标准参数构建，牙型角、螺距、牙高均匹配行业通用连接规格，可直接与对应规格的阀块、气动元器件端口实现适配。接头中部的握持区域采用滚花结构设计，建模时通过阵列排布的菱形凹坑特征还原真实滚花的防滑纹理，既还原了实物的外观质感，也体现了该结构便于手动拧紧、无需额外工具即可完成拆装的实用设计思路。材质渲染阶段针对金属接头的特性做了精细化调整，主体金属部分赋予哑光银灰色金属材质，模拟不锈钢或镀锌钢材的表面质感，滚花区域通过调整材质粗糙度参数，还原滚花加工后表面的漫反射效果，与光滑的螺纹段、插接段形成明确的质感区分，让模型的结构层次更加清晰。结构设计上充分考虑了气动接头的实际使用需求，内部流道做了等径过渡处理，避免通径突变造成的气流压力损失，接头各段的衔接处均做了圆角过渡处理，既消除了加工过程中的应力集中隐患，也避免了锐边划伤安装人员、割破气管的风险。整体建模过程严格遵循机械设计的尺寸规范，所有特征均具备可编辑的参数化属性，可根据不同的气管规格、连接螺纹尺寸快速调整参数生成同系列不同规格的接头模型，渲染效果真实还原了工业五金零件的质感，结构细节完整覆盖了产品的功能设计要点，可用于气动系统装配演示、产品选型展示、零部件加工参考等多个场景。
