便携桌面式相机迷你支撑三脚架设计

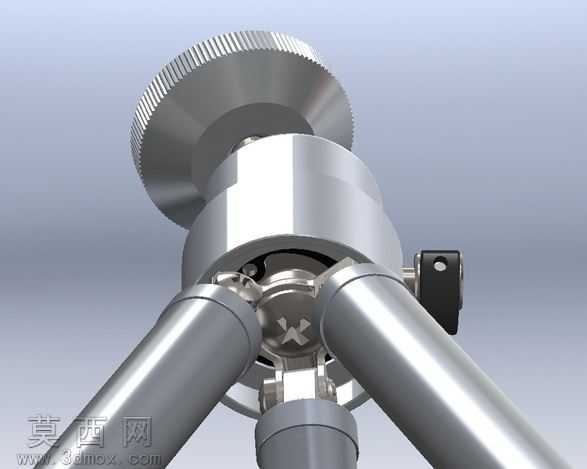

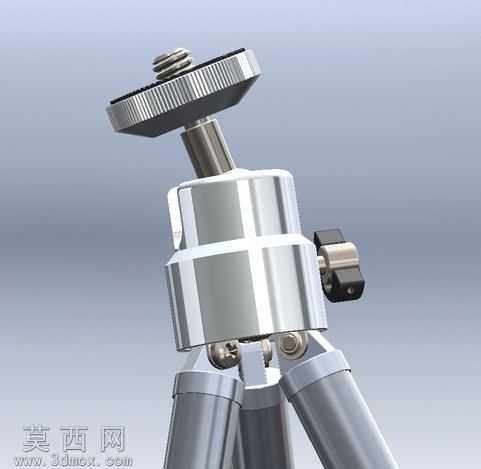

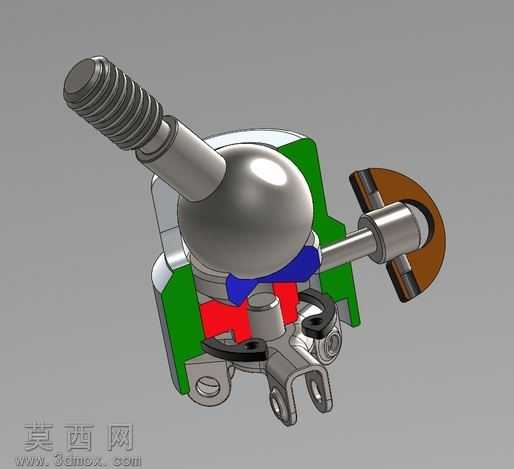

本作品为适配小型数码相机、运动相机打造的迷你桌面三脚架三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，从整体装配逻辑到单个零件细节均遵循实物生产的尺寸公差标准，确保各部件可实现真实的装配联动效果。模型整体采用三段式伸缩支腿搭配球形云台的经典结构，支腿部分以圆柱形铝合金型材为基础形态建模，还原了金属支腿的顺滑柱面特征，支腿末端设计有防滑橡胶脚垫结构，建模时对脚垫的圆弧收边、防滑纹理做了精细化处理，避免使用时出现打滑位移的问题。中部的球形云台是整个模型的结构核心，建模过程中严格还原了云台的锁紧旋钮、球头转动副、顶部快装板连接螺孔的细节，旋钮表面做了防滑滚花结构的刻画，快装板的定位卡槽、1/4英寸标准连接螺丝均按照摄影配件通用尺寸建模，可适配绝大多数小型影像设备的安装需求。渲染阶段采用哑光金属材质模拟铝合金支腿与云台主体的金属质感，调整材质的粗糙度与反射参数还原磨砂金属的细腻漫反射效果，脚垫部分采用哑光黑色软胶材质，通过调整材质的凹凸贴图模拟橡胶表面的细微颗粒质感，顶部快装板的螺丝部分采用亮面金属材质，区分不同部件的材质差异提升整体真实感。设计思路上主打轻量化便携属性，整体结构紧凑收拢后体积小巧可放入随身摄影包，支腿展开角度经过反复调整模拟，可在桌面等小型平面上提供稳定的支撑力，球形云台可实现多角度自由转动调节，满足用户低角度拍摄、桌面延时摄影、视频直播等多场景的支撑需求，建模过程中对支腿与云台的连接转轴做了运动仿真验证，确保支腿开合、云台转动的动作流畅无干涉，整体模型结构完整细节丰富，可用于摄影配件产品展示、结构设计参考等场景。
