i4赛车构型四旋翼小型飞行器结构设计

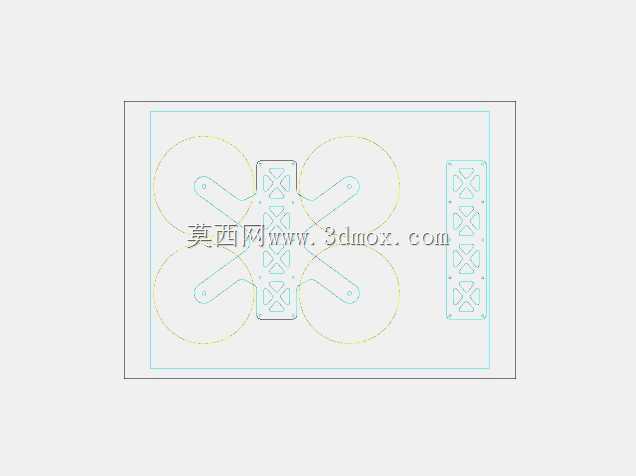

　　这款小型四轴飞行器采用类赛车化的构型布局设计，核心应用场景覆盖室内近距航拍、青少年科创教学实训、小型载荷挂载试验以及室内竞速航模活动，区别于常规航拍无人机的宽距轴距设计，该构型在机架布局上做了针对性的紧凑化调整，将四个旋翼的安装臂做了斜向延伸优化，既保留了四旋翼飞行器垂直起降、定点悬停的基础飞行能力，又通过结构收窄降低了飞行过程中的风阻系数，适配室内狭小空间内的快速机动飞行需求。从结构设计思路来看，整机采用上下双层板叠合的机架主体架构，中心区域预留飞控板、电调、电池模块的安装位，四个机臂从中心机架向四个对角方向延伸，末端设置电机安装座，可适配常规微型无刷电机的安装孔位，安装边界上，机臂长度经过反复校核，

　　确保相邻旋翼旋转时不会出现桨叶干涉的问题，同时预留了足够的桨尖安全距离，避免飞行过程中桨叶剐蹭障碍物导致炸机。机架的层板结构采用轻量化镂空设计，在中心板区域开设多组规则减重孔，在保证结构刚性的前提下尽可能降低整机自重，提升飞行续航表现与机动响应速度，中心板的安装孔位按照通用微型飞控的标准孔距设计，可直接兼容市面上主流的开源飞控硬件，无需额外做转接件设计，降低了组装调试的难度。右侧预留的扩展安装位可根据使用需求搭载不同功能模块，比如微型摄像头、图传发射模块、小型抛投机构或者LED夜航灯组，扩展位的安装孔位采用标准化间距设计，方便使用者根据自身需求快速更换挂载，不需要对机架主体做二次打孔修改。从实际使用的角度出发，

　　该结构的机臂与中心板采用快拆式连接设计，日常收纳时可以将机臂折叠或者快速拆卸，减小收纳体积，方便外出携带，机臂的截面形状做了抗扭优化，在飞行过程中承受电机拉力与机动过载时不会出现明显的形变，保证飞行姿态的稳定性，避免因机臂震颤导致飞控姿态解算出现偏差。旋翼的旋转平面经过水平校准设计，四个电机座的安装平面度公差控制在合理范围内，确保每个电机输出的拉力方向垂直于机架水平面，减少飞行过程中的姿态补偿功耗，提升飞行效率。整机的重心设计落在中心板的几何中心位置，电池安装位设置在中心板下方区域，可通过调整电池的前后位置微调整机重心，适配不同重量的挂载模块，避免出现重心偏移导致的飞行姿态倾斜问题。在结构强度校核层面，

　　机架主体的板材厚度选择兼顾了轻量化与抗冲击能力，在发生轻微坠机时，机臂可以吸收大部分冲击能量，不会出现中心板断裂的情况，且易损的机臂部件可以单独更换，降低后期维护成本。该结构的设计没有采用多余的异形曲面结构，所有板件均可通过激光切割工艺快速加工成型，加工门槛低，适合科创教学场景下的学生自主组装与调试，也可作为小型无人机研发过程中的原理验证样机，快速验证飞控参数、动力匹配与气动布局的合理性，为后续的产品化迭代提供基础结构参考。针对室内竞速场景的需求，机架的前端预留了摄像头的前倾安装位，可将第一视角摄像头以固定倾角安装，匹配飞行时的前飞视角，减少飞行过程中的画面倾斜问题，提升竞速飞行时的操控视野。整机的布线通道沿着机臂内侧设置，可将电调与电机之间的连接线隐藏在机臂的走线槽内，避免线材外露被桨叶打到，同时也能降低飞行过程中线材带来的额外风阻，让整机外观更加整洁。
