居中连接杆夹具构件三维结构设计

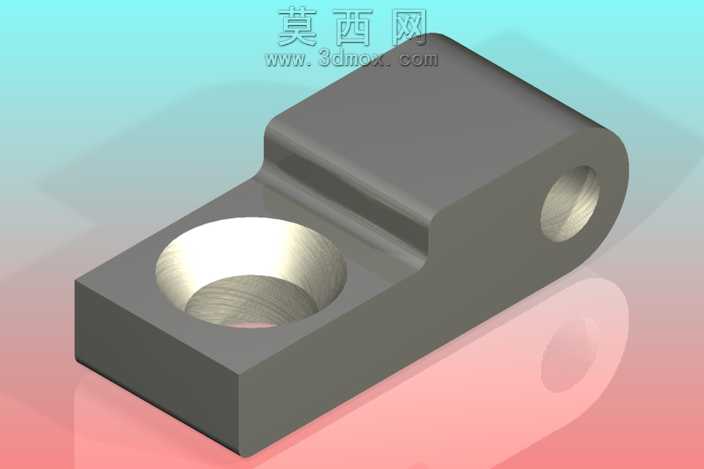

本模型为工装夹具配套的居中连接杆构件，采用三维参数化建模方式完成整体结构搭建，建模过程严格遵循机械加工工艺的尺寸公差要求，对构件的每一处结构特征都做了精细化还原。从整体结构来看，构件采用一体化块体与筒状结构结合的设计，主体基座为规整的长方体块，一侧延伸出同轴的筒状铰接结构，基座平面开设大尺寸沉头通孔，用于夹具装配时的螺栓锁紧定位，筒状结构内部开设贯通铰接孔，用于与夹具其他活动构件形成转动副连接，两处孔位的同轴度、孔与安装基面的垂直度都在建模时做了参数化约束，保证后续装配的匹配精度。建模过程中对构件的棱边做了符合实际加工的倒角处理，避免锐边结构带来的应力集中问题，同时还原了机加工表面的细微纹理特征，在渲染阶段采用哑光金属材质模拟实际调质钢材的表面质感，通过环境光遮蔽效果突出结构的凹凸层次，清晰展现基座与铰接筒的过渡衔接结构，该过渡段采用平滑圆弧过渡，能够有效分散构件工作时承受的拉压、扭转载荷，提升构件的结构强度与使用寿命。设计思路围绕夹具居中定位的功能需求展开，基座的平面结构保证与夹具基体安装时的贴合度，大尺寸安装孔预留了足够的装配调节余量，能够适配不同规格的锁紧螺栓，侧方的铰接筒结构尺寸经过受力校核，铰接孔的孔径与配合销轴的尺寸匹配，保证转动过程无卡滞、无过量间隙，能够精准传递夹具的锁紧驱动力，实现工件装夹时的居中定位效果。模型完整还原了构件的所有加工特征，无多余的冗余结构，每一处几何特征都对应实际加工的工序要求，可直接用于后续的工程图导出、加工工艺编制以及夹具整体的虚拟装配仿真，能够帮助设计人员快速完成整套夹具的结构验证与运动模拟，提前排查装配干涉、行程不足等设计问题，缩短工装夹具的研发迭代周期。
