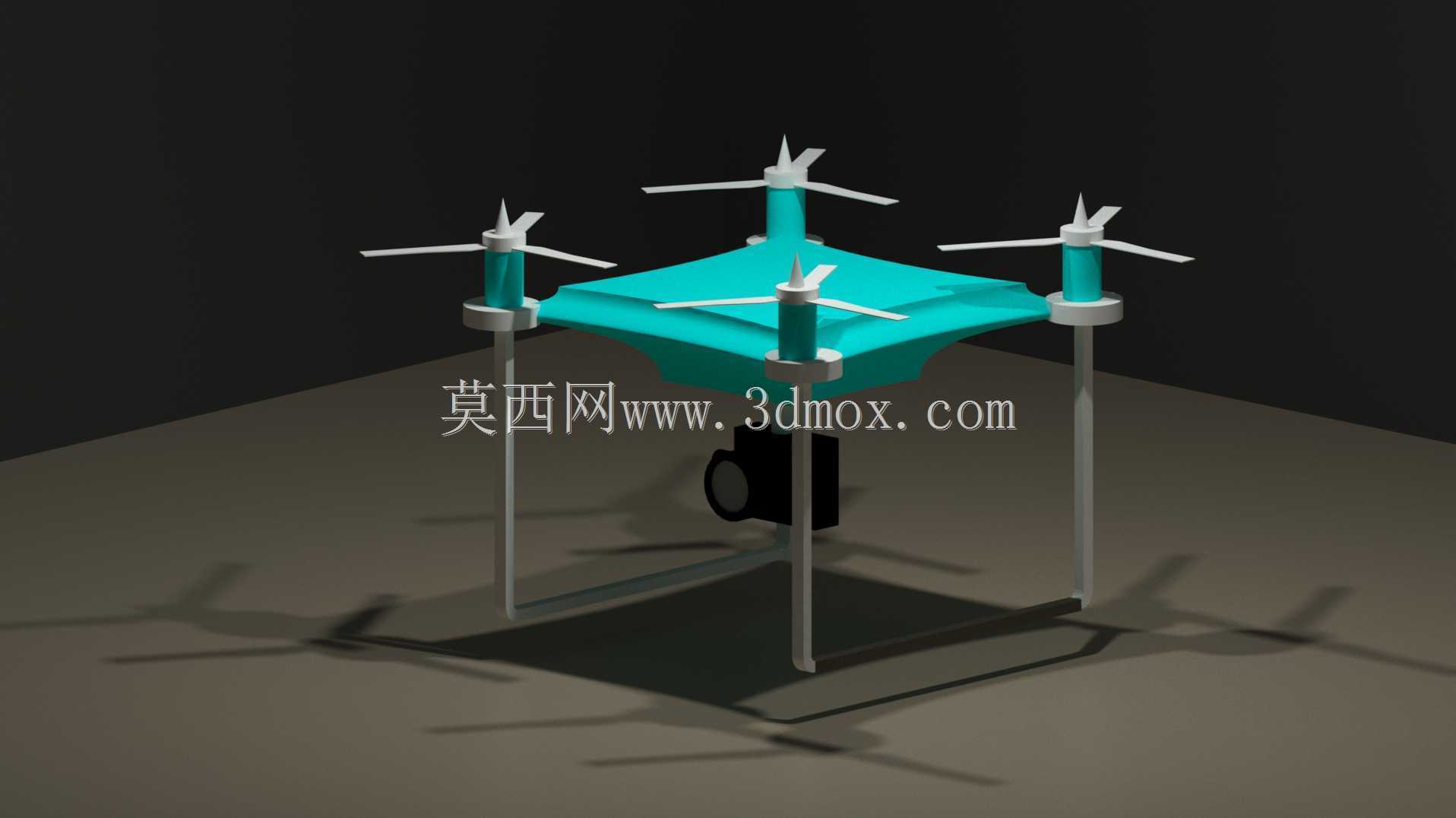

小型四旋翼民用无人机结构设计方案

　　在民用低空作业场景逐步拓展的当下，小型四旋翼无人机的结构适配性直接决定了作业覆盖范围与运行稳定性，这套结构设计围绕低空巡检、轻量载荷搭载、小范围航测等核心场景展开，没有追求冗余的性能堆砌，所有结构细节都围绕实际作业中的痛点做针对性优化。从实际用途出发，该结构可适配电力线路巡检、农林植保小样区作业、应急场景前期侦查、小范围地形测绘等多种需求，机架的载荷预留空间可搭载可见光相机、小型热成像模块、微量播撒装置等不同作业配件，无需对主体结构做大规模改动即可完成功能切换。设计思路上没有采用一体化成型的机架方案，而是选择了模块化快拆结构，机臂与中心主机舱的连接采用卡扣加定位销的组合形式，日常转场运输时可快速拆解机臂，

　　将整体收纳体积压缩至原展开状态的35%左右，作业时无需额外工具即可完成组装，定位销的公差配合控制在0.02mm以内，可保证多次拆装后机臂的位置精度不会出现偏移，避免因装配误差导致的飞行姿态偏移问题。外形尺寸方面，展开状态下机臂端点间的对角轴距控制在350mm，属于小型便携类无人机的尺寸区间，中心主机舱的长宽尺寸为120mm120mm，可容纳主流的飞控板、电调、电池仓以及图传模块，电池仓预留了20mm的调节余量，可根据不同作业场景搭配不同容量的锂电池，调整整机重心位置，避免重心偏移带来的动力损耗。机臂采用碳纤维管材搭配工程塑料接头的组合，碳纤维管的壁厚控制在1.5mm，在保证结构强度的前提下尽可能降低自重，

　　机臂末端的电机安装座预留了标准的16mm、19mm电机安装孔位，可适配不同KV值的无刷电机，满足不同载重需求下的动力搭配。起落架采用高韧性PA66材质注塑成型，高度设计为80mm，可保证搭载下置载荷时，载荷最低点与地面保持30mm以上的安全距离，避免起降过程中载荷与地面发生剐蹭，起落架与主机舱的连接采用阻尼转轴结构，在受到侧向冲击力时可产生小角度形变卸力，降低硬着陆时的冲击力传递到主机舱内部精密元件的概率。从安装边界来看，中心舱顶部的GPS安装座预留了标准的30.5mm30.5mm安装孔位，可适配绝大多数民用级GPS模块，安装位置距离飞控板的垂直高度保持在50mm以上，可最大程度降低电调、动力线产生的电磁信号对GPS搜星效果的干扰。

　　动力线路的走线槽设计在机臂内部，所有动力线与信号线都通过机臂内部的空腔连接到中心舱的分电板，避免线路外露在飞行过程中被气流吹动产生晃动，同时也减少了线路与空气的摩擦阻力。桨叶采用快拆式折叠结构，搭配的10寸螺旋桨在展开后可通过桨座的弹簧卡扣自动锁止，停机状态下可自然折叠贴靠机臂，进一步缩小收纳体积，桨叶的动平衡余量控制在0.05g以内，可降低高速旋转时产生的机体震动，减少震动对成像类载荷的画面清晰度影响。结构设计中还考虑了不同作业环境的防护需求，中心舱的上下壳体接缝处设计了一圈密封胶条，可实现IP43级别的防护能力，在小雨天气或者多尘环境下作业时，可避免水滴、灰尘进入舱体内部损坏电子元件，舱体侧面预留了散热格栅，格栅的开孔方向朝向飞行时的逆向气流方向，飞行过程中气流可直接通过格栅带走舱内电调、飞控产生的热量，无需额外加装散热风扇即可保证长时间作业时的元件温度处于合理区间。在结构强度校核阶段，针对机臂的受力情况做了有限元分析，在单臂搭载250g载荷的工况下，机臂的最大形变量控制在1.2mm以内，不会出现因机臂形变导致的桨叶打桨问题，中心舱的挂载点可承受最大1kg的总起飞重量，满足绝大多数轻量作业场景的载荷需求。整机的重心设计落在中心舱几何中心下方5mm处，这种低重心设计可提升飞行过程中的姿态稳定性，在遇到3级左右的侧风时，飞控的姿态修正量可降低15%左右，减少动力消耗的同时提升飞行平稳性。
