航空涡轮喷气式动力引擎结构造型

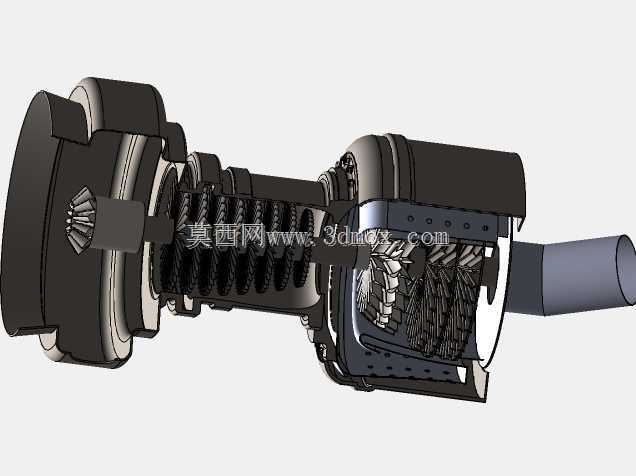

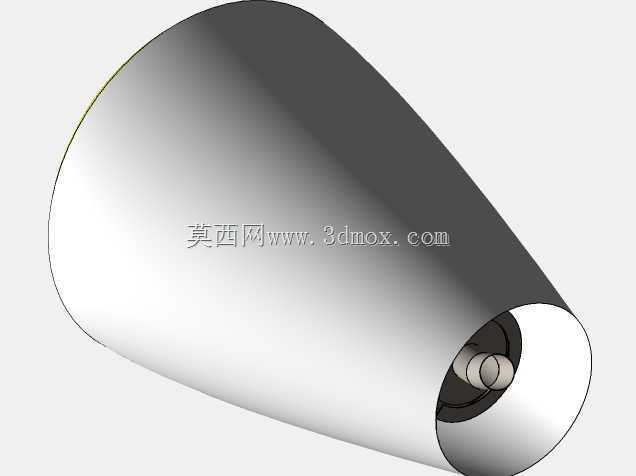

　　这套涡轮喷气动力装置的三维结构，面向航空推进系统的原理演示与结构拆解场景搭建，整体采用收敛式圆筒主机身布局，前端为大口径进气整流罩，向后平滑收窄过渡至燃烧室段，尾端设置收敛型排气喷口，完整复现吸气式喷气引擎从进气导流、气流压缩、燃油燃烧做功到高速燃气喷出的全流程结构逻辑。

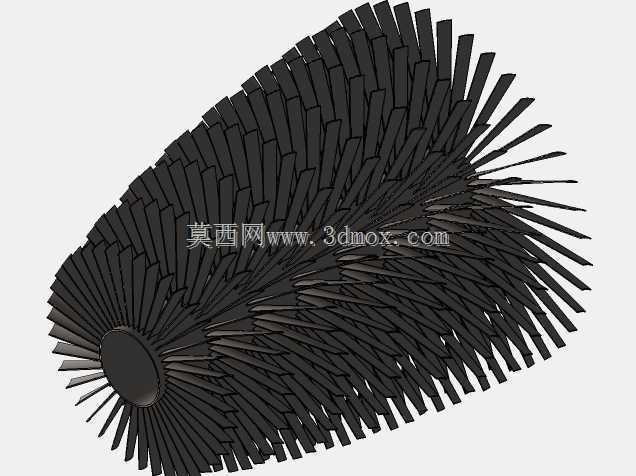

　　从实际工程应用视角来看，这类动力单元是高速固定翼飞行器的核心推进部件，适配亚音速、跨音速飞行工况，工作时迎面来流首先进入前端进气道，经由入口导向叶片完成气流整流，消除进气紊流后将均匀气流导入压气机段；多级轴流压气机对 incoming 气流逐级做功压缩，大幅提升空气压力与密度，高压空气送入燃烧室后与雾化燃油充分混合，经点火形成持续稳定的高温高压燃气，燃气首先驱动涡轮叶片旋转，而涡轮轴与前端压气机刚性同轴连接，以此持续为压气机提供运转动力，完成做功后的高温燃气最终通过尾部收敛喷口加速膨胀，以极高速度向后喷出，依靠反作用力为飞行器提供向前的推进推力。

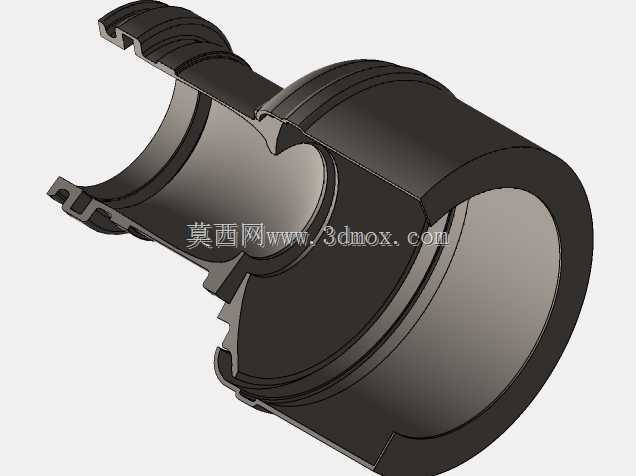

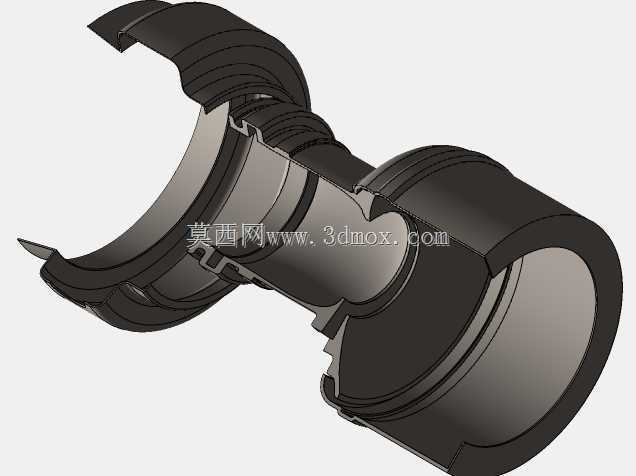

　　结构设计层面，整机外壳采用流线型旋成体造型，外壁面全程顺滑无突兀凸起，一方面最大限度降低飞行过程中的空气摩擦阻力，另一方面保证进气道内流场均匀稳定，避免气流分离引发压气机喘振。进气口边缘做圆角钝化处理，既避免飞行中应力集中，也能在大迎角工况下拓宽进气稳定边界，减少进气畸变。内部流道沿轴向按照进气段、压气机段、燃烧室段、涡轮段、排气段的顺序逐级匹配通流面积：压气机段流道随压缩进程略微收窄，匹配空气压缩后体积减小的流体特性；燃烧室段适当扩容，留出足够的燃油喷射、火焰稳定与燃烧反应空间，避免热态下气流壅塞；涡轮段流道适配燃气膨胀做功的体积变化，尾喷段持续收敛，将燃气的压力势能充分转化为喷射动能。

　　安装边界与尺寸配合上，整机为轴向对称布局，主安装节通常布置在压缩机匣与涡轮机匣的承力位置，径向预留足够的安装边厚度，可通过快卸卡箍或螺栓法兰与飞行器机身、机翼吊舱实现对接。轴向总长与最大进气直径的比例按照常规微型涡喷的成熟比例设定，进气口端面到涡轮轴支点的跨距经过同轴度校核，避免高转速下轴系挠曲引发动叶碰磨。外壳各分段对接处设置定位止口，保证装配后内流道的同轴度误差控制在允许范围内，防止台阶面扰乱内流。内部转子组件采用简支支撑方案，前后两个轴承支点分别布置在压气机前侧与涡轮后侧，缩短转子悬臂长度，提升数万转高转速工况下的运转稳定性。

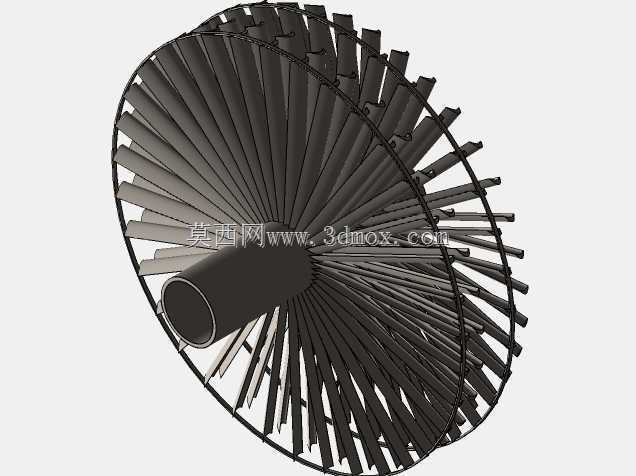

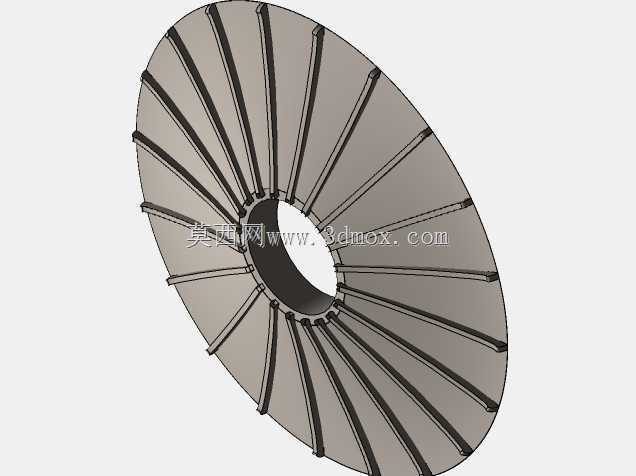

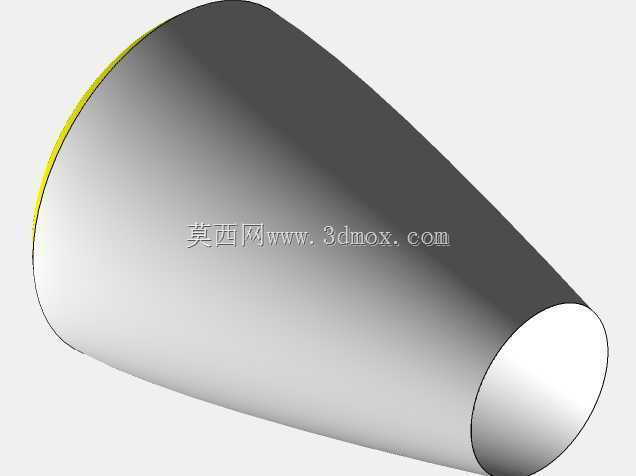

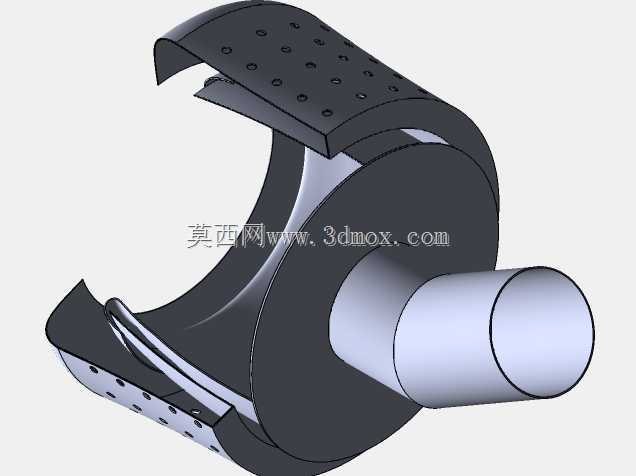

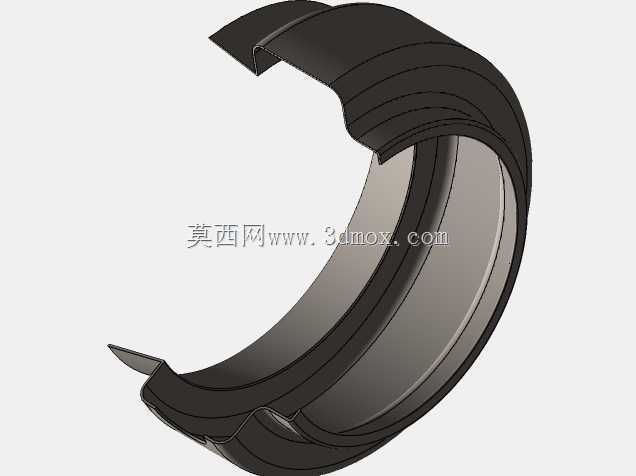

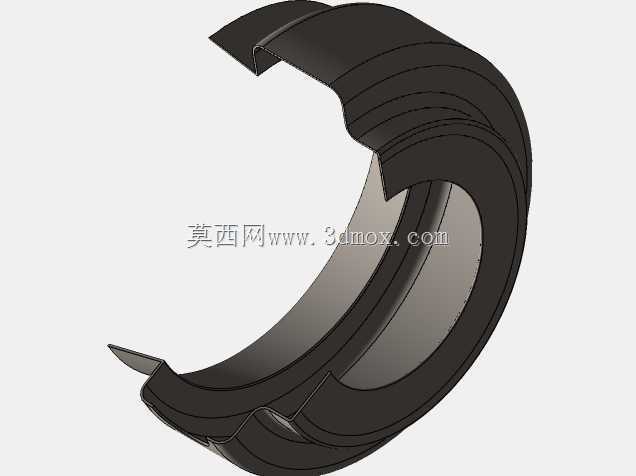

　　细节结构上，入口导向叶片采用弯掠造型设计，既能引导气流以合适攻角进入压气机首级动叶，也能阻挡起降过程中吸入的大型异物，避免打伤高速旋转的压气机叶片。燃烧室内部预留火焰筒安装空间，壁面可设计多排冷却气孔，引入压气机出口的低温空气对火焰筒壁面进行气膜冷却，将壁温控制在材料长期耐受范围内，延长高温部件工作寿命。涡轮盘与叶片采用耐高温合金结构建模时预留热膨胀间隙，冷态装配间隙与工作热态间隙经过匹配计算，既防止热态下转动件与静子刮蹭，也避免间隙过大导致燃气泄漏、降低涡轮效率。尾喷口内壁做光滑过渡处理，无突出结构，减少喷流流动损失，喷口出口直径可根据推力需求调整，在转速与涡轮前温度允许的范围内匹配不同的推力输出曲线。整机外部预留燃油管路、滑油管路、点火线缆的敷设空间，附属管线沿机匣外壁的走线槽布置，不额外破坏整机气动外形，适配飞行器吊舱内的紧凑安装环境。
