四旋翼航拍作业无人机结构设计方案

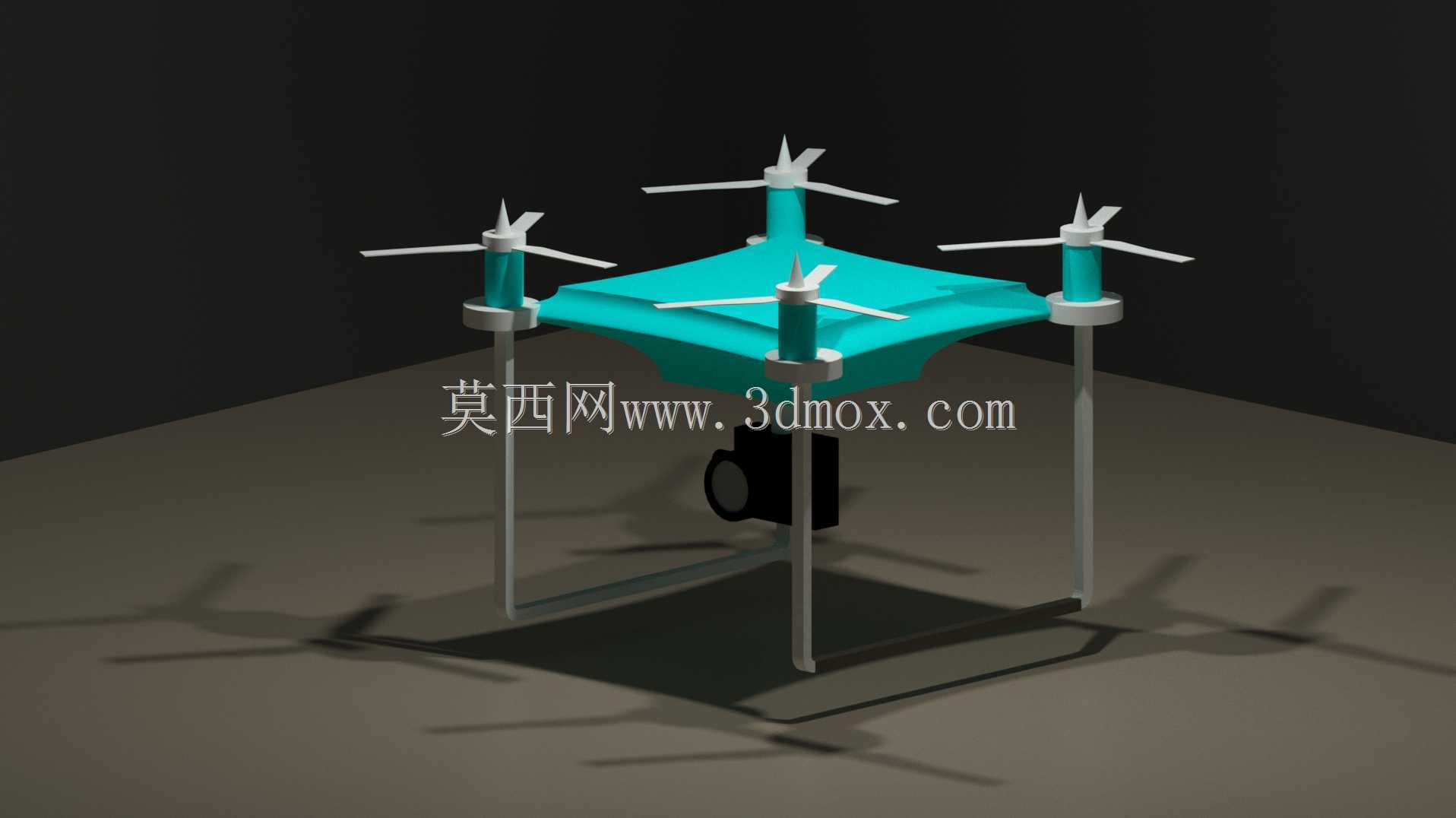

　　这款四旋翼无人机的结构设计，核心围绕低空航拍作业场景的实际需求展开，在机架布局、载荷适配、飞行稳定性层面做了针对性的结构优化，适配电力巡检、地理测绘、低空影像采集等多类民用作业场景。从整体机架构型来看，采用经典的X型四旋翼布局，四个机臂从中心机身向四个方向等角度延伸，相邻机臂夹角为90度，这种布局的优势在于动力输出对称，飞行过程中姿态调整的响应速度更快，悬停状态下的姿态稳定性更优，能够满足航拍作业对机身抖动量的严苛要求，避免影像素材出现模糊、果冻效应等问题。

　　中心机身采用上凸的流线型壳体设计，壳体边缘做了圆弧过渡处理，一方面能够降低低空飞行时的空气阻力，减少风阻带来的动力损耗，延长有效作业续航时长，另一方面流线型外壳能够引导气流避开机身下部挂载的载荷舱，避免下洗气流直接冲击载荷设备，减少载荷受到的气动干扰。机身下部预留了标准化的载荷安装位，可适配可见光相机、红外热成像仪等多种作业载荷，安装接口采用快拆式结构设计，作业人员可根据不同的任务需求快速更换载荷设备，无需对机架主体做额外改装，适配多场景的作业切换需求。

　　机臂部分采用等直径的柱状支撑结构，从中心机身向外延伸至旋翼安装位，机臂长度经过反复校核，既保证旋翼旋转时的桨盘平面有足够的面积，提供充足的升力冗余，又避免机臂过长带来的结构刚性下降问题，同时控制整机的横向尺寸，满足便携转运的尺寸要求。每个机臂末端的旋翼安装座都做了同轴度校准设计，保证旋翼电机的输出轴与机臂垂直，避免旋翼旋转时出现偏摆，降低飞行过程中的振动传递。起落架采用四根垂直向下的支腿结构，支腿底部处于同一水平面，支腿的高度经过测算，既能够保证机身下部挂载的载荷设备在起降过程中不会与地面发生磕碰，预留足够的安全间隙，又不会因为支腿过高导致整机重心上移，影响飞行过程中的姿态稳定性。起落架支腿之间通过横向的连接杆做结构加强，提升起降时的结构抗冲击能力，应对不平整起降场地的落地冲击。

　　从设计思路层面，这款无人机优先考虑作业场景的实用性，没有做多余的装饰性结构，所有结构设计都服务于飞行稳定性与载荷适配需求。旋翼部分采用两叶螺旋桨设计，桨叶的翼型经过低速气动优化，在低空低速飞行状态下能够保持较高的气动效率，同时降低旋翼旋转产生的气动噪音，适合在城市、居民区等对噪音有要求的场景开展作业。动力系统的安装位预留了足够的散热空间，电机工作时产生的热量能够通过自然气流快速散出，避免长时间作业出现动力过热的问题。机身内部的设备舱做了分层设计，飞控模块、电池模块、图传模块分别布置在不同的舱位，模块之间预留了走线空间，同时避免不同模块之间的电磁干扰，保证飞控信号与图传信号的传输稳定性。

　　在安装边界层面，整机展开状态下的横向尺寸控制在合理范围内，机臂采用可快拆的连接结构，拆卸后能够放入常规的设备转运箱中，方便外业作业时的携带与转运。电池安装位位于机身重心位置，更换电池时不会破坏整机的重心平衡，减少更换电池后的飞控校准工作量。载荷安装位的重心与整机重心处于同一垂直线上，挂载不同重量的载荷时，仅需做简单的重心微调即可保证飞行姿态稳定，降低作业前的准备工作量。机身壳体采用轻量化的高强度材料设计，在保证结构刚性的前提下尽可能降低整机自重，提升有效载荷的承载能力，同时提升整机的抗风能力，能够在一定风速的户外环境下稳定作业，满足常规外业作业的环境适应性要求。
