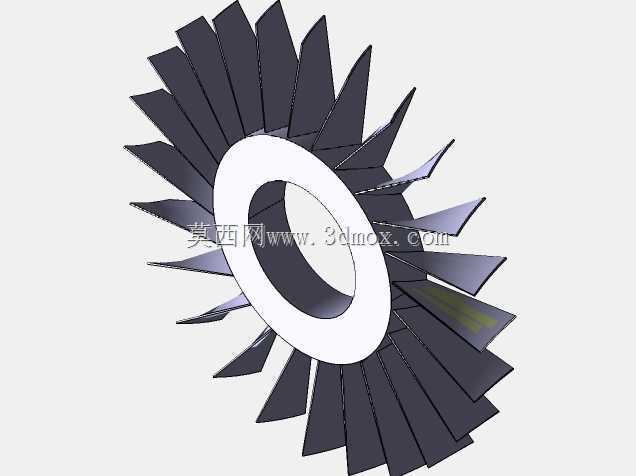

轴流压气机转子叶片组结构设计

　　轴流压气机作为燃气轮机、航空发动机、大型工业增压设备的核心做功部件，其转子叶片的气动性能与结构可靠性直接决定整套设备的运行效率与服役寿命，本次建模聚焦轴流压气机的转子段，未涉及静子叶栅、机匣、轴承支承等外围结构，核心还原转子叶片与轮盘的装配关系与叶型几何特征。从实际应用场景来看，这类轴流压气机转子广泛应用于地面燃气发电、航空推进、化工流程气体增压、大型风洞气源系统等领域，单级转子承担着对轴向流入工质的动能提升与压力转换功能，叶片的叶型弯角、安装角、弦长分布、叶顶间隙预留量都直接影响压比与效率，设计过程中需要兼顾气动性能与结构强度的平衡。建模过程中首先确定轮盘的基准安装面，轮盘中心的通孔为与主轴配合的定位止口，止口的直径公差、

　　端面跳动要求在实际加工中需要严格控制，避免转子高速旋转时出现动平衡超标问题；轮盘外缘的叶根安装槽采用周向均布设计，每片叶片的叶根与轮盘槽型采用榫接配合，保证高速旋转下的离心力能够均匀传递到轮盘本体，避免局部应力集中。叶片部分的建模采用叶身型面沿积叠轴放样的方式完成，从叶根到叶顶的叶型弦长逐步变化，叶型安装角沿叶高方向存在一定的扭转，这一设计是为了适配不同叶高处的圆周速度差异，保证沿叶高方向的气流攻角处于合理区间，降低流动损失；叶片的前缘与后缘均做了小半径倒圆处理，既符合实际加工的工艺要求，也能减少气流在叶型边缘的分离损失。从安装边界来看，轮盘中心孔的轴向定位面需要与主轴轴肩贴合，端面的粗糙度要求达到Ra1.6以上，

　　保证装配后的同轴度；叶片装入轮盘后需要进行叶顶间隙的配磨，保证叶顶与机匣内壁的间隙处于设计值范围内，间隙过大会导致级间泄漏增加、效率下降，间隙过小则可能在转子热态膨胀时出现叶顶刮蹭机匣的故障。实际工程应用中，这类转子在加工完成后需要进行单件动平衡与组装后的整体动平衡试验，平衡精度等级需要达到G2.5以上，才能满足每分钟数千转甚至上万转的运行要求；叶片的材料通常选用高温合金或者高强度钛合金，建模过程中预留的叶身厚度变化梯度也符合材料强度的分布要求，叶根部位厚度更大，承受离心力的截面面积更充足，叶顶部位相对较薄，降低叶顶的离心载荷。从结构功能来看，整圈叶片随轮盘高速旋转时，将轴向流入的空气加速，后续通过静子叶栅将动能转化为压力能，

　　多级转子与静子的组合就能实现较高的压比，满足不同工况下的气体增压需求；建模时严格遵循周向均布的阵列逻辑，相邻叶片之间的流道宽度均匀，避免出现流道面积突变导致的气流脉动，每片叶片的型面曲率连续，没有出现局部的拐点或者曲率突变，保证气流在叶栅通道内的流动顺畅。在设计思路上，没有采用过于复杂的叶片冷却结构或者阻尼结构，聚焦于转子本体的基础几何还原，适合作为结构设计入门、气动分析基础模型使用，能够帮助从业者理解轴流压气机转子的基本构成、叶型分布规律、装配配合关系；轮盘的厚度从中心到外缘逐步减薄，这一设计是为了在保证强度的前提下降低转子整体重量，减少主轴的支承载荷，降低转动惯量，提升设备的动态响应性能。需要注意的是，实际工程应用中这类转子的叶片数量、叶型参数需要根据具体的压比要求、流量要求进行匹配调整，本次建模的叶片数量、叶型弯扭规律参考了常规亚音速轴流压气机的设计参数，能够覆盖多数中低压比轴流压气机的结构特征，可用于教学演示、结构分析、装配干涉检查等场景，模型的几何连续性良好，没有出现破面、重叠面等建模缺陷，能够直接导入各类仿真软件进行网格划分与后续的力学、气动仿真计算。
