飞机前轮起落架总成结构设计

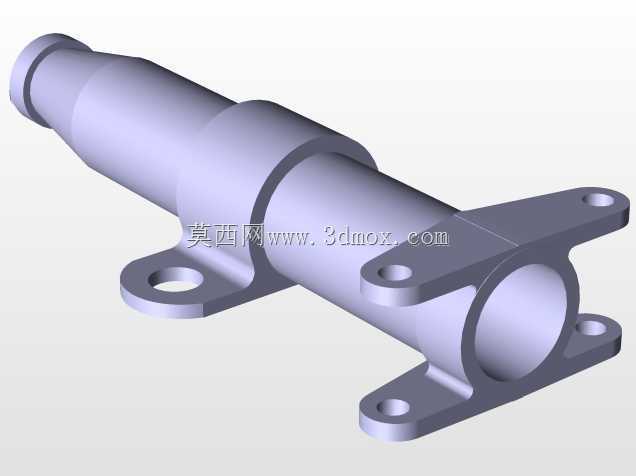

　　在民用支线飞机与通用航空飞行器的地面滑跑、起降阶段，前轮起落架总成是承担转向功能、吸收地面冲击载荷、保障滑跑稳定性的核心承力部件，区别于主起落架的大载荷承载定位，前轮起落架需要兼顾转向灵活性与结构可靠性，其设计合理性直接影响飞行器地面操作的响应精度与起降阶段的安全冗余。这套总成的结构设计围绕地面工况的多载荷耦合场景展开，在滑跑阶段，机轮需要传递跑道面的垂直支反力、滑跑制动带来的纵向载荷、侧风影响下的侧向载荷，同时还要兼容转向机构的动作行程，避免结构干涉。从功能特性来看，该总成集成了承力支柱、机轮连接轴、转向摇臂接口、缓冲吸能段、轮胎安装位几个核心模块，承力支柱采用变截面设计，靠近机身连接端的截面尺寸更大，

　　用于传递集中载荷到机身承力框，靠近机轮端的截面收窄，预留转向动作的摆动空间，同时在支柱内部集成油气缓冲结构的安装腔，不需要额外外挂缓冲组件，减少起落架舱的占用空间。设计过程中优先考虑了安装边界的约束，起落架收放状态下的整体轮廓需要匹配对应机型的前起落架舱容，收放过程中机轮、支柱与舱门、机身蒙皮的最小安全间隙控制在合理范围，避免收放动作中出现结构剐蹭；机轮的安装轴径匹配通用航空轮胎的标准安装尺寸，轮胎充气状态下的外径、宽度参数与轮舱的容纳空间匹配，同时预留刹车组件的安装位置，不需要对原有轮舱结构做额外修形。转向机构的连接接口设置在支柱中部的摇臂安装座上，接口的孔位尺寸、安装面平面度符合通用航空转向操纵系统的连接标准，

　　转向动作的最大摆角覆盖地面滑行转向的常规需求，同时设置机械限位结构，避免转向角度过大导致起落架支柱与周边结构碰撞。在载荷传递路径的设计上，地面冲击载荷首先通过机轮传递到轮轴，再通过轮轴连接座传递到缓冲支柱，缓冲支柱通过内部的阻尼结构将冲击动能转化为热能耗散，剩余载荷通过支柱上端的连接耳片传递到机身的承力隔框，整个传力路径没有应力集中的突变截面，连接耳片的位置做了局部加厚处理，匹配连接螺栓的剪切强度要求。针对日常维护的需求，总成上的机轮拆卸、轴承润滑、缓冲介质加注的操作位置都预留了足够的工具操作空间，不需要拆解整个起落架就能完成常规维护作业，降低地面维护的操作难度。外形尺寸方面，

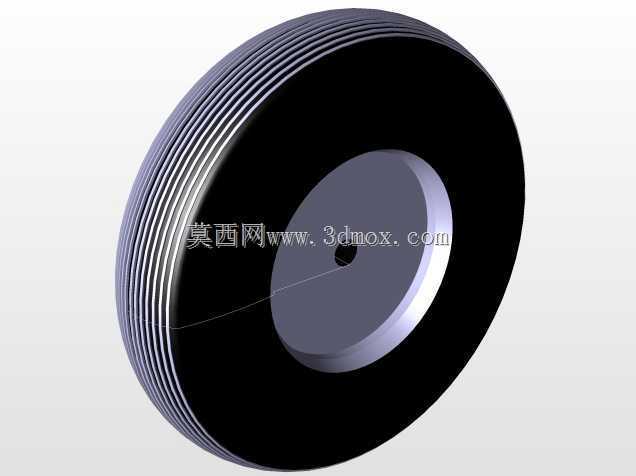

　　总成处于放下状态时的整体高度匹配对应机型的地面停机姿态角，保证机身处于水平停机状态，机轮的接地点位置与机身重心的纵向距离符合前起落架载荷分配的设计要求，避免地面滑跑时出现拿大顶的风险；轮胎的轮缘位置设置了挡泥结构的安装位，避免滑跑过程中跑道杂物被卷入起落架收放机构。在结构细节处理上，所有的棱角位置都做了圆角过渡，减少应力集中系数，焊接连接位置的焊缝走向与主载荷传递方向平行，避免焊缝承受垂直方向的剥离载荷；活动连接的铰接位置都设置了润滑脂注油通道，配合防尘密封结构，减少沙尘环境下的铰接件磨损，延长部件的使用寿命。该总成的结构设计可以直接用于通用航空飞行器的前起落架方案验证，也可以作为同级别飞行器起落架改型设计的结构参考，建模过程中还原了所有装配关系与安装接口，能够直接用于装配干涉检查、运动仿真分析、载荷工况模拟等设计验证环节。
