四旋翼航拍作业轻型无人机结构设计

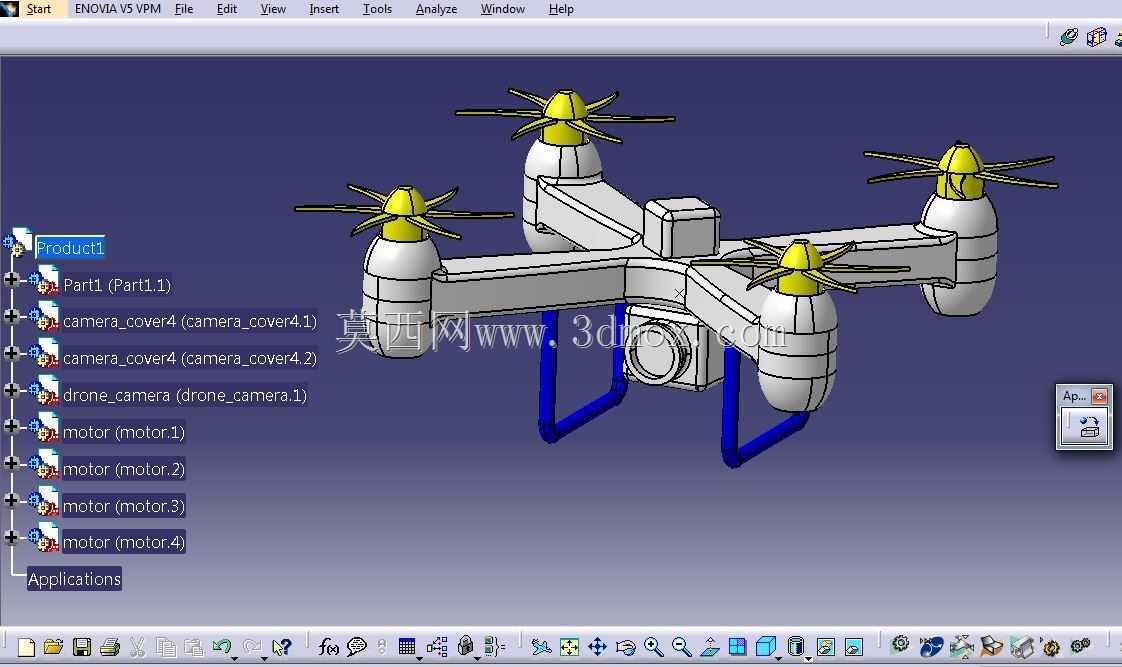

　　这款四旋翼飞行器的结构设计，核心围绕低空近景作业场景的实际需求展开，日常可覆盖小范围地形测绘、户外设施巡检、低空影像采集这类对起降空间要求不高的作业任务，不需要专用起降场地，在平整硬质地面即可完成起降操作。从结构布局来看，采用十字型机架作为核心承载主体，四个旋翼臂沿中心机体呈90度均匀向外延伸，每个臂端集成独立的动力舱，动力舱上部安装旋翼总成，这种对称布局能让四个旋翼的升力输出均匀作用在机体重心位置，飞行过程中姿态调整的响应速度更快，悬停状态下的稳定性也更有保障，不会出现单侧升力偏差导致的机体倾斜问题。

　　设计之初就把零件精简作为核心目标，整个机架主体采用一体化成型的结构思路，减少不必要的拼接零件数量，既能够降低整体装配复杂度，也能减少连接部位的结构应力集中点，提升整机结构强度的同时控制整体自重，实现轻便化的设计目标。中心机体下方预留了标准化的载荷安装位，可直接挂载航拍成像模块，安装位设置了定位凸台与固定孔位，不需要额外设计转接支架就能完成载荷固定，载荷的重心与整机重心保持在同一竖直线上，避免挂载设备后出现重心偏移影响飞行稳定性的问题。

　　起落架采用两根对称布置的U型支腿结构，支腿从机体下部两侧向下延伸，底端形成水平支撑面，支腿的高度经过匹配计算，既能够保证下方挂载的摄像模块在起降过程中不会与地面发生剐蹭，预留出足够的安全间隙，也不会因为支腿过高导致整机重心上移，影响飞行过程中的姿态稳定性。支腿采用弧形过渡结构，没有尖锐的棱角，在起降接触地面时能够通过微小的结构形变吸收一部分冲击载荷，避免硬接触产生的冲击力传递到中心机体的电子元件与挂载设备上。

　　旋翼部分采用整流罩设计，每个旋翼下方的动力舱都做了流线型包覆，能够降低飞行过程中的空气阻力，减少紊流对旋翼升力效率的影响。四个旋翼的安装位置保持在同一水平面上，旋转平面与机体水平面平行，保证升力垂直向上输出，不会产生额外的水平分力消耗动力。从安装边界来看，旋翼臂的延伸长度经过合理控制，整机展开后的最大外接圆尺寸能够满足单人携带转运的需求，不需要额外拆解结构就能放入常规的户外作业收纳箱中，转场作业时的便利性更高。

　　结构细节上，所有零件的连接部位都做了加厚处理，旋翼臂与中心机体的连接处采用圆弧过渡，避免直角位置在飞行振动过程中产生疲劳裂纹。中心机体上部预留了电子设备的安装腔体，腔体内部设置了筋条结构，既能够提升机体的整体刚性，也能为内部的飞控、电池等元件提供安装定位点，不需要额外增加固定支架。整个机体的外形曲面都做了人体工程学优化，握持转运时的贴合度更好，没有突兀的凸起结构，搬运过程中不会出现硌手的问题。

　　从实际使用的角度出发，这种少零件的设计思路还能降低后期维护的难度，出现结构损坏时不需要拆解大量关联零件就能完成更换，作业现场的快速维修性更好。整机的重量分布经过平衡设计，电池安装位置靠近机体重心，在电池电量消耗过程中，整机的重心偏移量控制在极小范围内，不会因为燃油或者电池消耗导致飞行姿态控制难度上升。起落架的支撑跨度经过匹配，能够保证在3度以内的倾斜地面上起降时不会发生侧翻，适应户外复杂的起降场地条件。
