Creo方管型材参数化建模设计教程

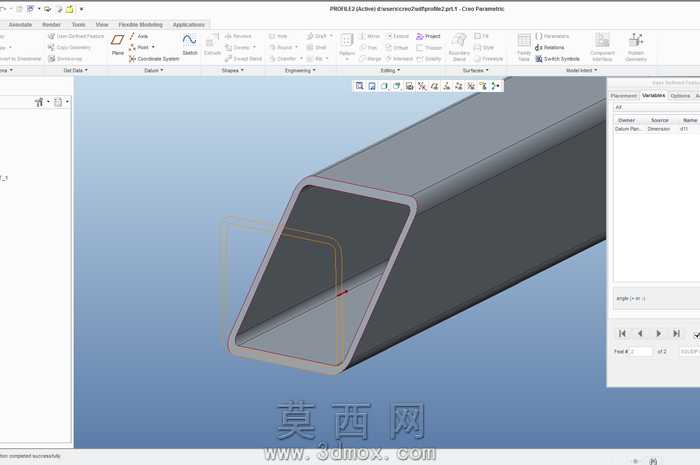

本次建模围绕空心方管型材展开，依托Creo参数化设计逻辑完成全流程构建，核心目标是通过规范的实体特征操作，让模型能够清晰传递设计意图，同时具备灵活的参数调整能力，适配不同规格的方管设计需求。建模初始阶段首先梳理方管的结构特征：整体为等截面长直空心构件，截面为带圆角过渡的方形，内外壁保持均匀壁厚，端部截面平整，整体结构规整无复杂曲面。首先通过草绘模块绘制方管的外轮廓截面，严格约束四条边的等长关系、四个角的圆角半径参数，将外轮廓边长、圆角半径设置为可驱动的全局参数，为后续参数化调整打下基础；随后通过薄壁拉伸特征生成基础管体，拉伸长度同样设置为独立参数，壁厚参数与内外轮廓的尺寸差做关联绑定，保证修改外轮廓尺寸时壁厚能够自动保持设定值，避免参数调整后出现壁厚不均的错误。建模过程中合理运用UDF用户定义特征功能，将方管端部的常规处理特征封装为可复用的特征组，后续同类型构件建模时可直接调用，大幅提升同类结构的建模效率。特征构建全程遵循实体化建模的规范逻辑，避免出现碎面、重叠几何等问题，每一步特征都添加清晰的特征命名，方便后续修改时快速定位对应特征。材质配置上为模型赋予常规金属钢材的外观属性，调整渲染参数体现金属哑光质感，管壁的棱边做轻微的圆角过渡处理还原真实型材的加工特征，避免尖锐棱边带来的不真实感。模型完成后通过参数调整测试验证参数化逻辑的有效性，分别修改截面边长、壁厚、管长、圆角半径等参数，检查模型是否能够顺利重生且无几何错误，确保所有尺寸关联逻辑正确，真正实现参数驱动模型调整的效果，让模型不仅具备外观展示性，更能直接传递设计逻辑，方便后续工程图导出、装配调用等下游工作开展，也为同类型空心型材的参数化建模提供可复用的操作思路，帮助建模者养成规范的特征建模习惯，避免冗余特征、无效约束带来的模型稳定性问题。
