工业设备用bakalite调节旋钮结构设计

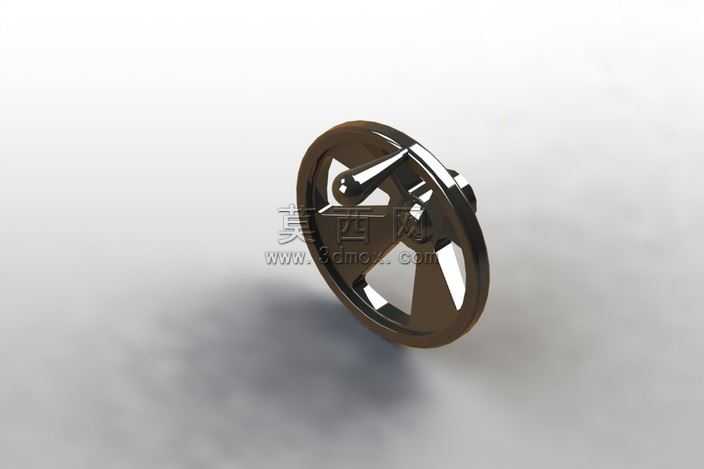

本作品为工业操控场景设计的bakalite材质调节旋钮，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于旋钮的人机操控尺寸需求绘制中心轴座的截面草图，通过旋转凸台命令生成与设备轴杆配合的基座结构，基座内壁预留标准卡接槽位，保证旋钮安装后与操控轴的同轴度与传动稳定性，避免使用过程中出现打滑、松脱的问题。轮辐部分采用三辐式镂空结构设计，建模时先绘制单根轮辐的轮廓路径，通过扫描命令生成轮辐实体后，再通过圆周阵列命令完成其余轮辐的均匀排布，镂空结构既可以降低旋钮整体重量，减少材料消耗，也能为操作人员提供充足的手指施力点位，提升旋转调节时的握持摩擦力，即便操作人员佩戴劳保手套也能顺畅完成旋转操作。外圈轮缘做了圆弧过渡倒角处理，建模时对轮缘的所有锐边进行圆角特征处理，避免安装与使用过程中锐边划伤操作人员，同时提升旋钮整体的触感与外观质感。材质与渲染阶段，为旋钮赋予深色电木（bakalite）材质，调整材质的粗糙度参数模拟电木材质特有的哑光磨砂质感，同时添加轻微的环境反射效果，还原工业五金配件的真实材质表现；场景搭建采用浅灰色哑光地面作为承载面，添加柔和的区域光作为主光源，搭配辅助补光消除模型暗部的死黑区域，开启环境光遮蔽效果强化旋钮结构的立体感，最终渲染图清晰呈现旋钮的整体结构与材质细节。设计过程中充分考虑旋钮的实际使用需求，整体结构无冗余设计，所有配合尺寸均符合工业操控部件的通用标准，既可以直接用于工业设备的操控部件选型参考，也可作为相关机械结构教学的演示案例，帮助学习者掌握旋转类五金配件的建模思路与结构设计要点，理解工业零部件设计中实用性、安全性与加工工艺性的平衡逻辑。
