径向活塞与旋转轮毂连接连杆结构

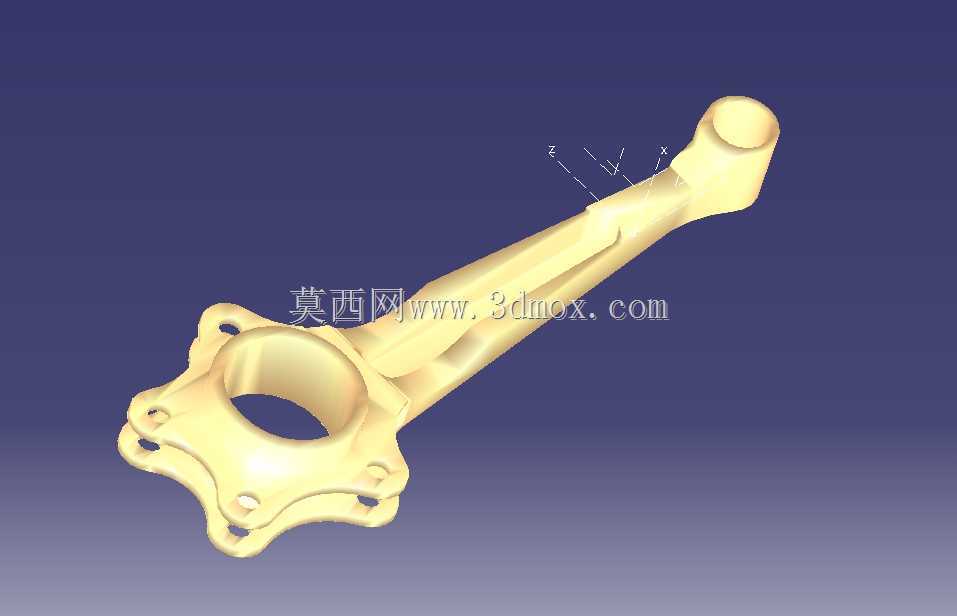

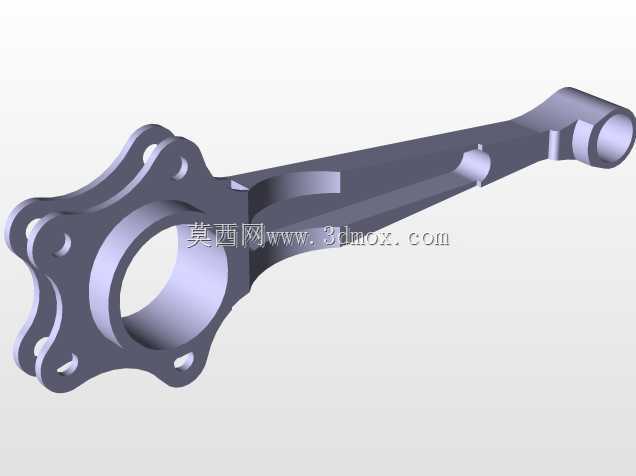

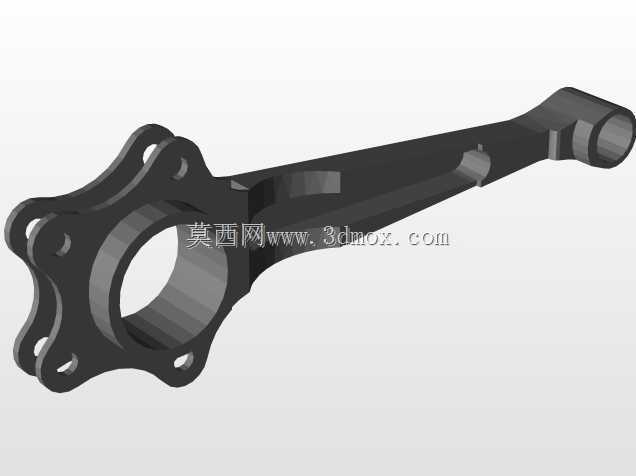

　　在往复式动力转换、液压径向柱塞单元这类需要把直线往复动作转化为旋转扭矩的设备里，这类连杆是核心的力传递构件，日常做结构拆解的时候能发现，它的设计完全围绕交变载荷下的疲劳寿命、安装对位精度两个核心需求展开，没有多余的冗余结构。先看安装边界，一端的法兰式连接座是和旋转轮毂做刚性固定的，座体上均匀分布的多个安装孔位，孔位的位置度公差控制在0.02mm以内，装配时需要和轮毂端的定位止口完全贴合，避免高速运转时出现偏载力矩，这个连接端的厚度是根据额定传递扭矩核算的，既要保证螺栓预紧力下不会出现压溃变形，也要控制整体重量降低旋转惯量，毕竟轮毂端做高速旋转时，额外的偏心重量会带来不小的振动载荷。另一端的圆柱套孔是和活塞销做配合的，

　　孔内壁的粗糙度要求达到Ra0.8，配合间隙控制在0.01-0.03mm之间，既要保证活塞销在孔内可以做小角度的摆动，适配活塞往复运动时的角度变化，也要避免间隙过大带来的冲击噪音和磨损。杆身的截面采用变截面的工字形设计，不是等直径的圆杆，这是因为连杆工作时承受的是交替变化的拉压载荷，还有活塞侧推力带来的弯曲力矩，工字形截面在相同截面积下的抗弯截面模量更高，能在减轻整体重量的同时，保证杆身的刚性，不会在峰值载荷下出现失稳变形。杆身和两端连接部位的过渡位置全部采用大圆角过渡，避免应力集中，这部分是疲劳失效的高发区，建模的时候如果直接做直角过渡，有限元分析时能看到明显的应力集中系数飙升，实际运行中很容易在过渡位置出现裂纹。从实际应用场景看，

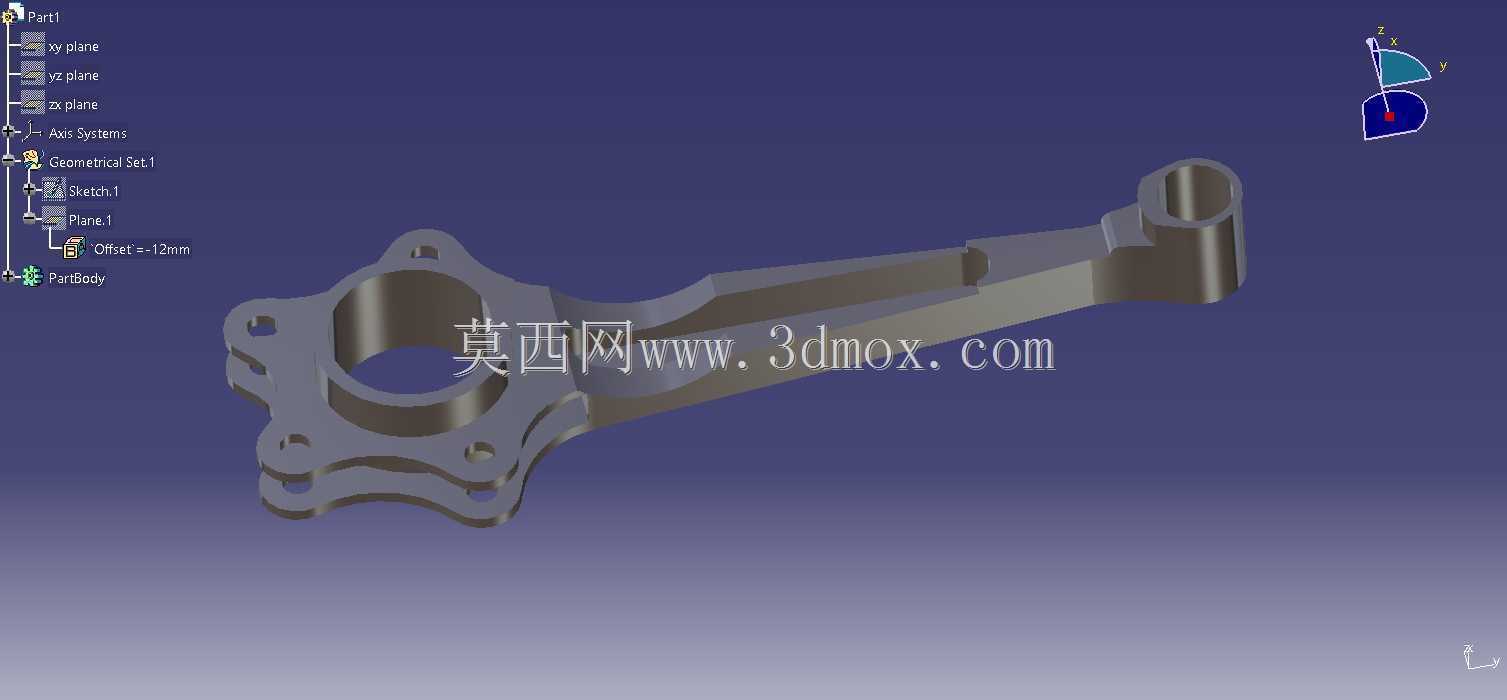

　　这类连杆除了用在内燃机的活塞传动单元，在径向柱塞泵、径向柱塞液压马达里也有大量应用，不同场景下的尺寸会根据排量、额定压力做调整，但核心的结构逻辑是一致的：两端的连接结构分别适配活塞和旋转轮毂的安装接口，杆身做等强度设计，在保证载荷传递可靠性的前提下尽可能降低运动质量。做三维建模的时候，首先要确定两端连接结构的中心距，这个尺寸是整个传动机构的核心参数，直接决定了活塞的行程长度，中心距的公差会直接影响设备的排量或者压缩比参数，所以建模时要优先锁定这个尺寸基准。然后是法兰端的安装孔分布，要和轮毂端的安装孔位完全同轴，孔的倒角要适配螺栓的安装空间，避免螺栓头和连杆座出现干涉。活塞销端的套孔要保留足够的润滑通道设计空间，

　　实际产品中会在孔壁加工油槽，让压力润滑油可以进入配合面，减少磨损，建模时虽然不需要画出油槽的细节，但要预留对应的壁厚空间，避免后续加工时出现壁厚不足的问题。还要考虑运动过程中的干涉检查，连杆随轮毂做旋转运动的同时，自身会绕活塞销做小角度摆动，整个运动行程里，杆身不能和周边的缸体、导向套等部件出现刮碰，所以杆身的外形轮廓要根据运动包络线做修整，尤其是靠近法兰端的位置，要避开轮毂旋转时周边的固定构件。很多新手建模时容易忽略安装工艺的问题，比如法兰端的连接座背面，要设计出扳手的操作空间，不然装配的时候螺栓没办法拧紧，活塞销端的卡簧槽位置也要准确，保证卡簧安装后可以可靠限位活塞销，不会在运转过程中出现销子窜出的故障。从受力角度分析，连杆在工作循环中，活塞上行压缩时承受压力，爆发做功时承受拉力，整个循环里载荷是周期性变化的，所以材料一般选用高强度合金钢，表面做喷丸处理提升疲劳强度，对应的结构设计上，要避免出现截面的突然变化，所有的棱边都要做倒钝处理，减少疲劳裂纹的萌生点。另外，这类连杆的动平衡要求也很高，因为是随轮毂做高速旋转的部件，单件的重量偏差要控制在很小的范围内，所以建模时的体积计算要准确，给后续的配重加工提供参考，尤其是法兰端的外形，要做对称设计，减少不平衡量。
