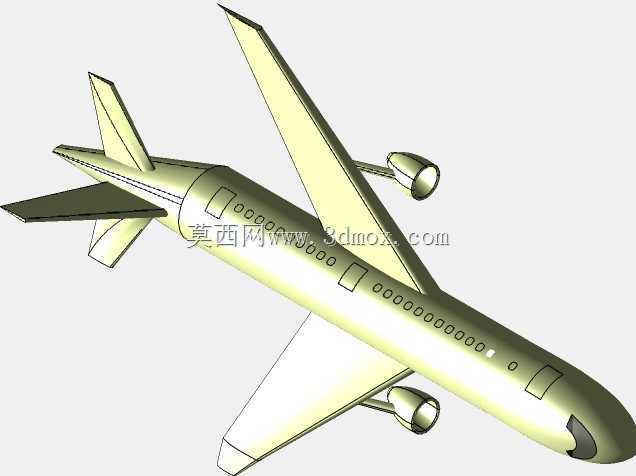

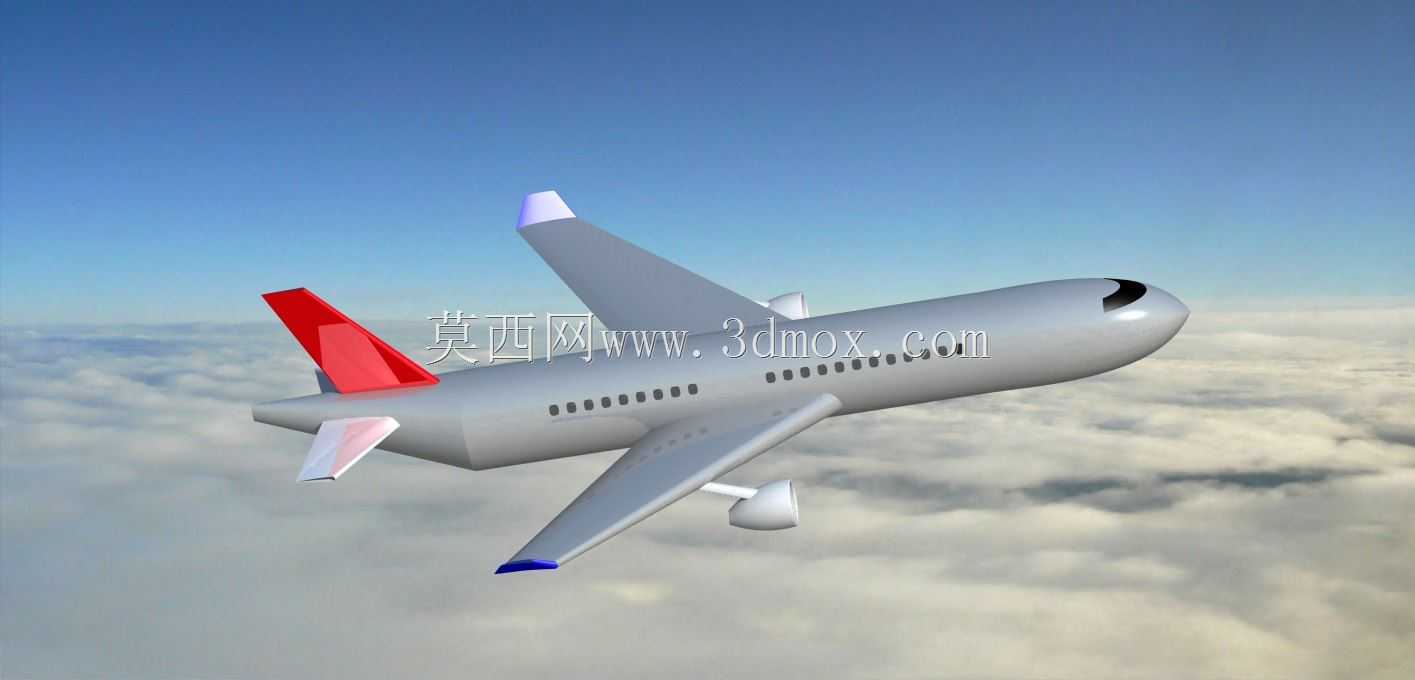

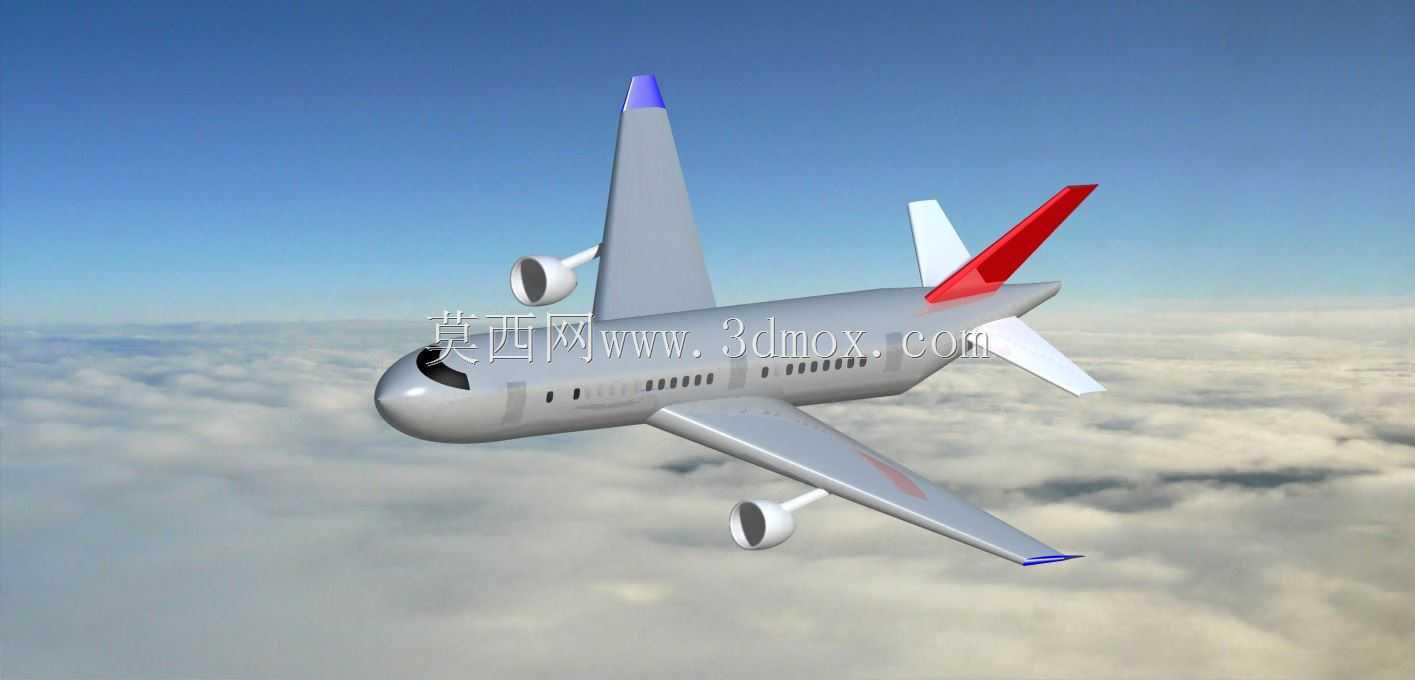

民用喷气式客运飞机外观结构三维设计

　　这款民用喷气式客运飞机的三维结构设计，首先围绕干线中短程客运场景的实际需求展开，在机身截面选型阶段，采用了宽体单通道的截面构型，能够在保证客舱乘坐舒适度的前提下，控制机身整体迎风面积，降低巡航阶段的空气阻力。机身头部采用了钝圆型的流线化鼻锥设计，既能够为机载雷达设备预留足够的安装空间，也能在亚音速巡航状态下优化机头部位的气流附着效果，减少激波阻力的产生，同时鼻锥的曲率过渡经过多轮迭代，保证与前机身蒙皮的衔接处没有明显的截面突变，避免气流在该区域发生过早分离。

　　机翼部分采用了后掠式下单翼布局，翼根处与机身下部的承力框直接连接，能够将机翼承受的升力直接传递到机身主承力结构上，降低结构应力集中的风险。机翼的翼型选用了超临界翼型的改进版本，在巡航马赫数下能够延缓上表面气流的激波产生，提升巡航效率，同时机翼前缘设置了可偏转的缝翼结构，后缘搭配襟翼结构，能够在起飞与降落阶段通过改变翼型弯度与面积，提升低速状态下的升力系数，缩短起降滑跑距离，适配更多等级的民用机场跑道条件。翼尖部位设置了小翼结构，能够削弱翼尖涡流的强度，降低诱导阻力，进一步提升航程表现。

　　动力系统采用翼下吊装的双发布局，发动机吊舱通过挂架与机翼下部的承力结构连接，挂架的结构设计预留了足够的维护操作空间，同时吊舱与机翼之间的间距经过反复校核，既避免发动机工作时的振动直接传递到机翼结构引发共振，也保证发动机进气道的气流不受机翼干扰，保证进气效率。尾翼部分采用了常规的平尾加垂尾布局，垂尾后缘设置了可偏转的方向舵，平尾后缘设置升降舵，能够为飞机提供足够的航向与俯仰操纵力矩，垂尾顶端与平尾翼尖采用了差异化的配色设计，在地面滑行与空中飞行时能够提升辨识度，避免地面调度与空中防撞识别的误差。

　　机身侧面的舷窗采用了等间距排布设计，舷窗的位置与客舱内部的座椅排距对齐，保证每个靠窗座位都有对应的观察窗口，同时舷窗的安装结构预留了密封层安装槽，能够在高空飞行时保证客舱的气密性，维持客舱内部的压力稳定。机身下部设置了前后两个货舱门的预留位置，能够满足行李与货物的装卸需求，货舱的容积设计匹配单航段的旅客行李运载量，不需要额外占用客舱空间。

　　在设计过程中，整体的外形尺寸严格遵循民航机场的地面运行限制，机身长度控制在对应停机位的允许长度范围内，翼展宽度适配机场滑行道与廊桥的对接尺寸，垂尾高度满足机库准入的高度要求，保证飞机在主流民用机场的地面操作不受限制。起落架的安装位置经过重心校核，前起落架布置在驾驶舱下方的承力结构处，主起落架布置在机翼根部后方的机身承力框位置，能够在地面滑行与起降阶段承受整机的重量冲击，同时起落架舱的轮廓与机身、机翼的外形完全贴合，收起后不会破坏整机的气动外形，减少额外的阻力增量。

　　整机的曲面建模过程中，所有蒙皮曲面都保证了G2连续，避免曲面拼接处出现棱线，既能够降低飞行阻力，也能为后续的结构有限元分析提供光滑的几何模型，减少应力计算时的网格畸变问题。各个操纵面的偏转角度范围都按照实际飞行控制需求预留了运动空间，在三维模型中完成了运动干涉检查，保证舵面偏转时不会与相邻的固定结构发生碰撞，为后续的飞行仿真分析提供准确的几何基础。
