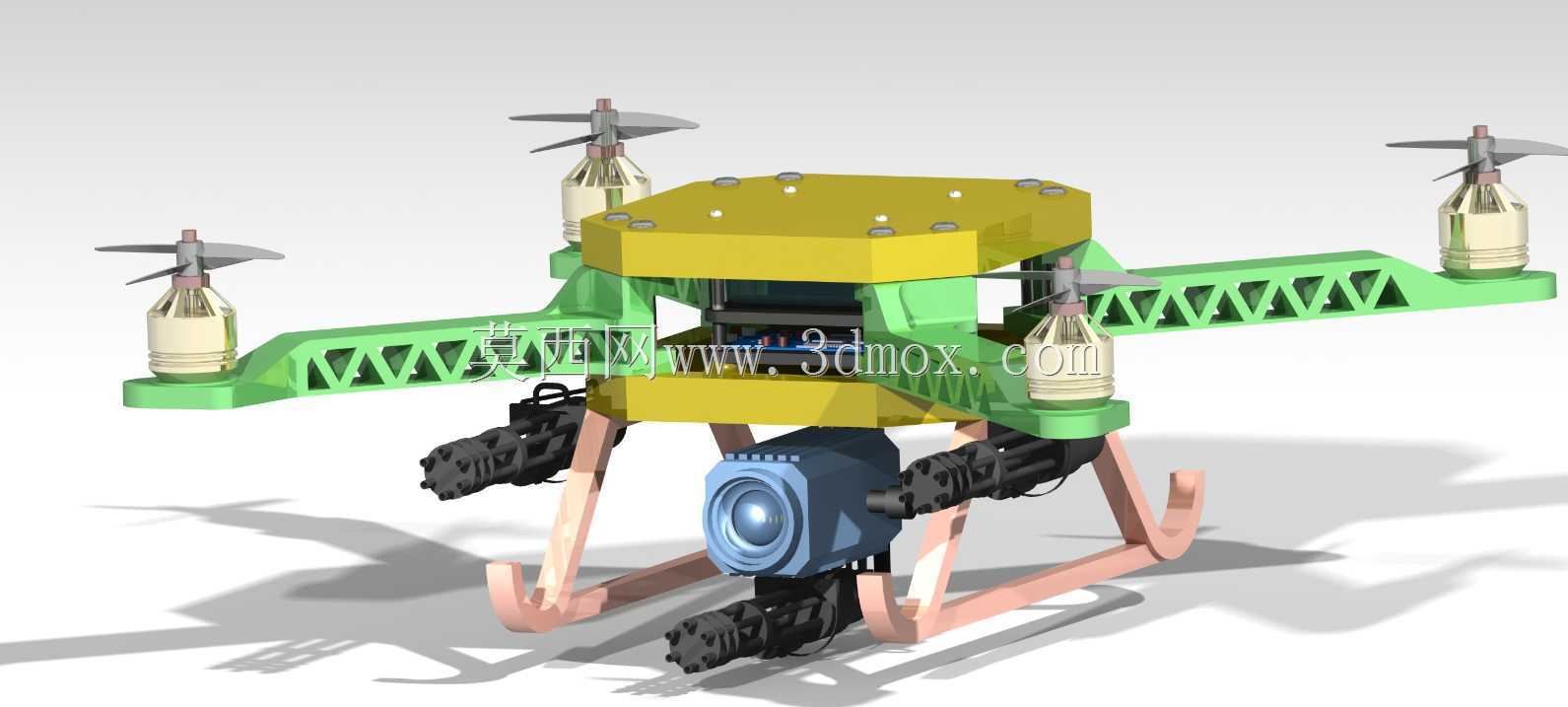

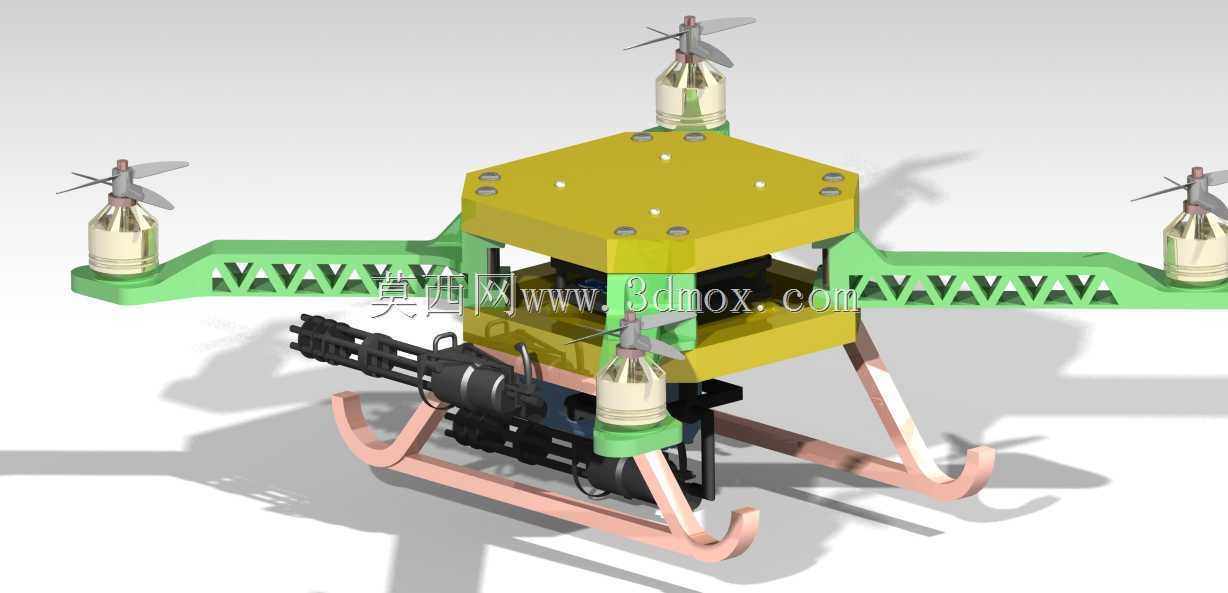

带武器挂载的四旋翼概念无人机结构设计

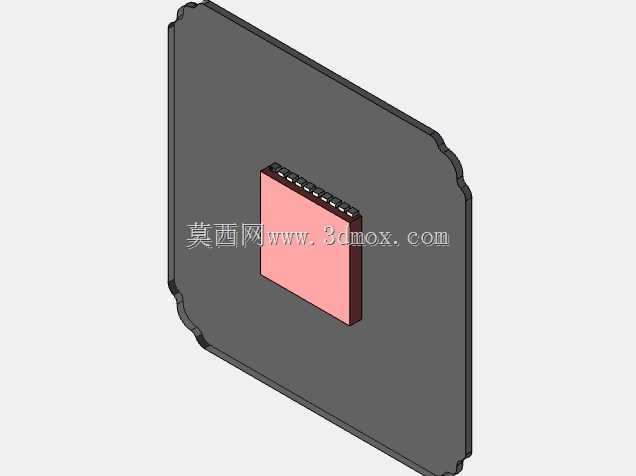

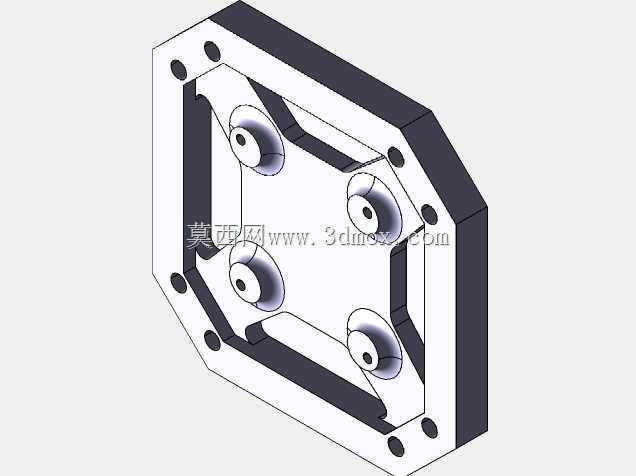

　　这款四旋翼飞行器的结构设计，首先围绕近距低空作业的载荷适配需求展开，区别于常规消费级航拍无人机的轻量化取向，整体机架采用了分体式臂展结构，四个机臂与中心载荷舱采用螺栓快拆连接，单臂预留的镂空减重结构并非单纯为了降低自重，而是在保证臂段抗弯截面模量的前提下，预留了走线空间与外设安装位，避免飞行过程中线缆外露产生的风阻干扰。起落架采用滑橇式弯杆结构，材质适配选用高强度工程塑料或碳纤维复合管材，弯角处的弧度设计经过落地冲击载荷校核，能够在1.2米坠落高度下将冲击载荷均匀分散到四个机臂连接点，不会出现单臂应力集中断裂的问题，同时滑橇的横向间距预留了足够的下方挂载空间，不会干扰下挂设备的俯仰动作范围。中心载荷舱采用六边形上下盖板结构，

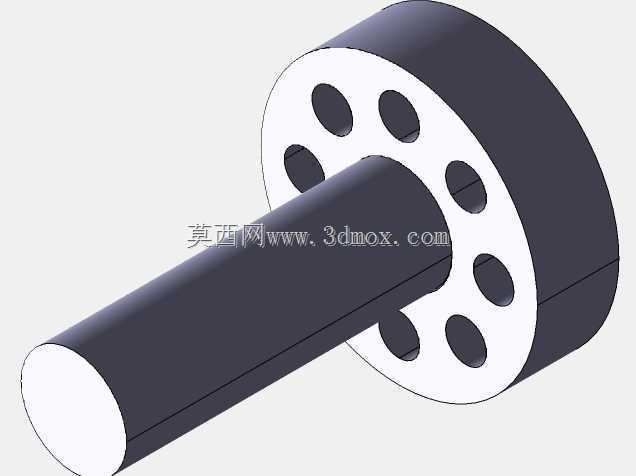

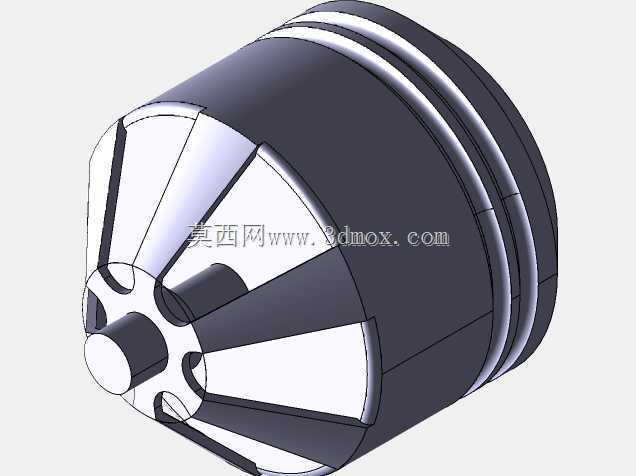

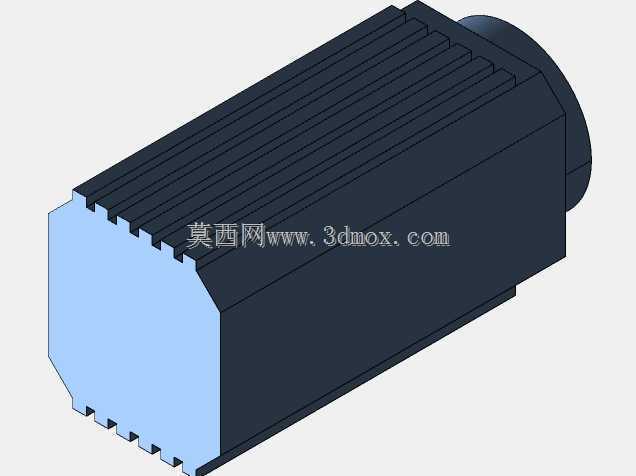

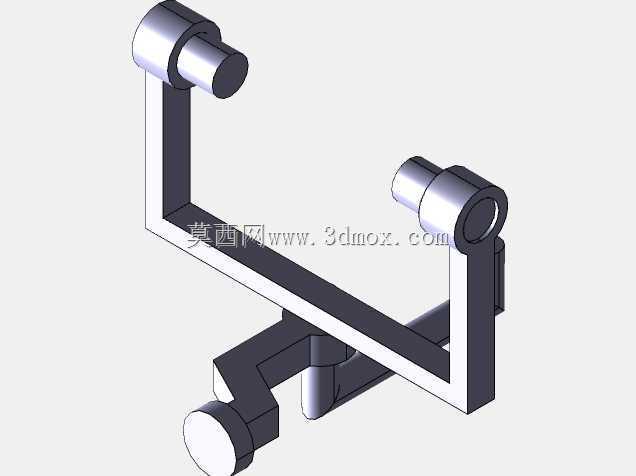

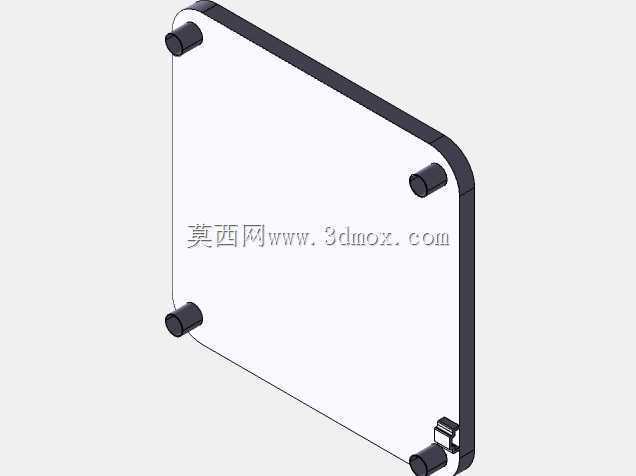

　　盖板上的沉头螺栓孔位均匀分布，既可以固定内部的飞控、电池、电调等核心航电部件，也可以根据任务需求更换不同高度的舱体立柱，适配不同尺寸的电池组或任务模块。机臂末端的动力安装座采用标准孔位设计，兼容常规22系列、28系列无刷电机的安装尺寸，电机座下方预留了整流罩安装卡槽，能够减少动力段的紊流产生。下挂的武器类载荷模块采用独立的悬挂支架，支架与中心舱底部的导轨连接，可快速更换不同类型的任务载荷，悬挂点的位置经过重心配平计算，挂载后整机重心偏移量控制在中心轴5mm范围内，不会影响飞行过程中的姿态控制精度。从实际应用场景来看，这类结构设计的无人机主要面向战术近距侦察、定点清除类的特种作业场景，区别于大型察打一体无人机的远航程需求，

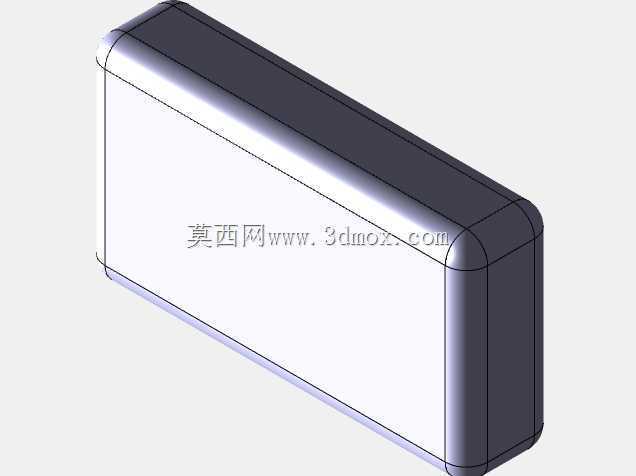

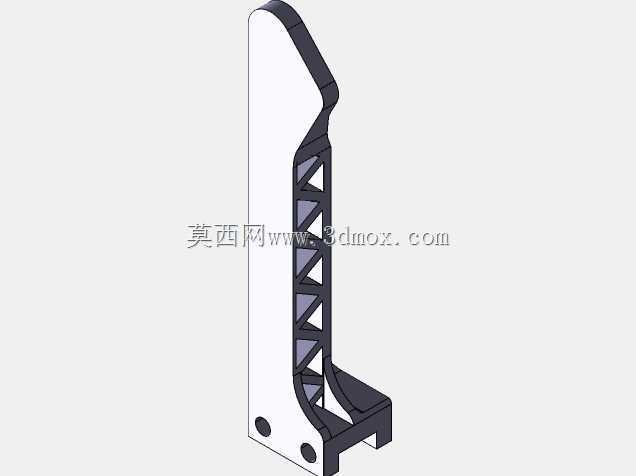

　　这款机型更侧重狭小空间内的垂直起降能力与快速部署特性，机臂展开后的整体尺寸控制在1.2米见方范围内，能够在楼宇间隙、丛林低空等复杂环境下完成机动飞行，不需要专用的起降场地。设计过程中针对旋翼下洗流的干扰问题，特意将机臂设置为上反角结构，四个旋翼的旋转平面略高于中心舱顶面，避免旋翼下洗气流直接冲击中心舱与下挂载荷，减少飞行过程中的姿态扰动。同时机臂的镂空结构采用三角形连续桁架形式，相比实心臂结构重量降低42%，但垂直方向的抗弯强度仅下降8%，能够在大机动飞行时承受3g以上的过载，不会出现臂段震颤影响飞行稳定性的问题。电池舱设置在中心舱的中下部位置，与下挂载荷的安装位形成上下配重平衡，更换电池时不需要拆卸下挂设备，能够缩短地面整备时间。

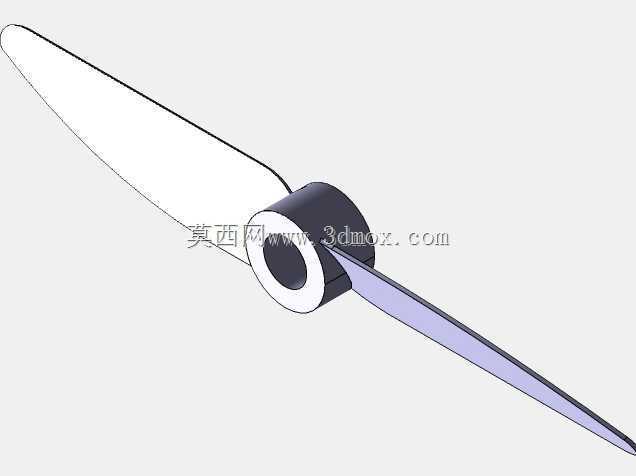

　　飞控模块的安装位设置在中心舱的几何中心位置，预留了减震球安装孔位，能够隔离动力段产生的高频振动，保证传感器的采集精度。整机的所有连接孔位均采用统一的螺栓规格，野外维护时不需要携带多种规格的工具，单个机臂受损后可以在3分钟内完成更换，提升任务连续作业能力。从安装边界来看，整机折叠后（拆卸机臂）的尺寸可以放入常规战术背包内，运输状态下的整体重量控制在8kg以内，单架次作业时间根据挂载重量不同可维持在18-25分钟范围，能够满足小范围作业的航程需求。旋翼的选型适配12-14寸螺旋桨，桨尖与中心舱的间距预留了足够的安全距离，不会出现打桨风险，同时螺旋桨的旋转平面与起落架底部的高度差超过200mm，在不平坦地面起降时也不会出现桨叶触地的问题。
