微型涡轮机配套带安装基座涡轮叶片结构

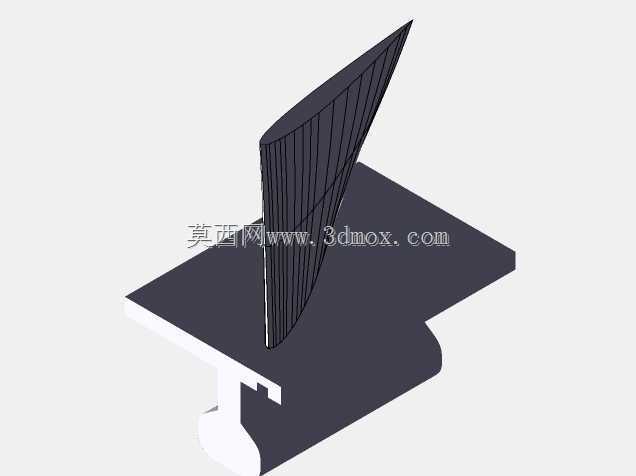

　　在分布式微型动力系统、小型航改动力装置以及工业余压回收透平设备中，涡轮叶片是直接完成工质能量转换的核心受力部件，其结构设计合理性直接决定整套动力单元的能量转换效率与运行可靠性。本次呈现的叶片结构为微型涡轮机基础级动叶片，自带一体化成型的安装基座，适配小尺寸轮盘的榫槽定位安装需求，无需额外配置独立叶根锁紧件即可完成周向定位，能够大幅缩减小型涡轮转子的轴向装配尺寸，适配紧凑化动力舱的布局要求。从实际应用场景来看，这类带集成安装座的叶片主要适配功率区间在数十千瓦级的微型涡轮装置，常见于小型分布式供能机组的动力透平端、车载辅助动力单元的膨胀做功段，以及部分工业流程中低压余气回收的小型透平膨胀机，这类场景普遍对动力单元的体积重量有严格限制，

　　同时要求部件具备足够的抗交变载荷能力，能够在高温高速气流的持续冲刷下保持型面精度稳定。从功能特性上看，该叶片采用大扭角变截面叶型设计，从叶根到叶顶的翼型弦长、安装角连续平滑过渡，能够匹配小尺寸流道内的气流速度三角形变化，减少气流在叶栅通道内的流动分离损失，让高温高压工质在流经叶栅通道时能够顺畅完成动能向机械能的转换，降低叶型表面的附面层增厚带来的效率损失。叶片的集成安装基座采用侧嵌式定位结构，基座底部的凸台结构与轮盘外缘的安装槽完全契合，装配时可沿轮盘周向滑入定位槽，基座侧面的限位面能够承受叶片高速旋转时产生的离心力载荷，同时限制叶片在气流脉动作用下的周向窜动，无需额外加装锁片即可满足额定转速下的定位可靠性要求，

　　这种设计对于小尺寸涡轮来说，能够有效减少轮盘上的安装结构加工量，降低轮盘应力集中风险。在设计思路层面，这类微型涡轮叶片的型面设计需要平衡气动效率与结构强度的双重要求，叶身的扭角分布需要结合流道的子午面型线反复迭代，既要保证不同叶高位置的气流攻角处于合理区间，避免大攻角下的气流分离引发叶片振动，又要控制叶身的质心偏移量，让叶片旋转时的离心力作用线尽可能靠近安装基座的支撑中心，减少基座部位的附加弯曲力矩。叶身与安装基座的过渡区域采用大圆角平滑过渡，避免直角连接带来的应力集中，在高速旋转时，该过渡区域是应力水平最高的部位，平滑的圆弧过渡能够将峰值应力控制在材料许用应力范围内，提升叶片的疲劳寿命。从安装边界尺寸来看，

　　该叶片的叶身高度适配小直径涡轮轮盘的流道高度要求，安装基座的宽度、厚度与轮盘外缘的安装槽尺寸形成间隙配合，装配后叶顶与涡轮机匣之间预留有合理的径向间隙，既能够避免运行过程中热膨胀引发的叶顶碰磨，又能够控制叶顶间隙漏气损失，保证涡轮级的效率处于合理区间。叶片的弦长尺寸经过流道通流能力核算，能够保证额定工况下的工质流量匹配，叶型的最大厚度位置从叶根到叶顶逐步前移，兼顾叶根部位的强度储备与叶顶部位的气动性能，叶根区域厚度更大，能够承受更高的离心拉应力，叶顶区域厚度更薄，能够减少叶顶的气流泄漏损失。在实际工程应用中，这类叶片的安装精度直接影响涡轮的运行稳定性，装配时需要保证每个叶片的安装角偏差控制在极小范围内，避免叶栅通道的通流面积出现偏差引发转子受力不均，集成式的安装基座能够有效降低装配时的角度调整难度，基座的定位面与轮盘槽的定位面贴合后即可保证叶身的安装角度符合设计要求，减少装配环节的人为误差。同时，一体化的结构设计减少了叶根与轮盘之间的连接接触面，降低了接触面的微动磨损风险，在长期交变载荷作用下，连接部位的磨损量更小，能够延长转子的维护周期。对于小型涡轮设备来说，这类集成基座的叶片还能够降低零件数量，减少装配工序，整套转子的装配工时相比采用分离式叶根的结构能够缩减三成以上，非常适配小功率微型涡轮的批量生产需求，在保证性能的前提下有效控制制造成本。
