内燃机活塞头结构设计与热分析三维数模

　　活塞头作为内燃机往复运动核心构件，直接决定燃烧室密封性能、热量传导效率与整机动力输出稳定性，其结构合理性直接关联发动机大修间隔与运行可靠性。在商用车柴油发动机、小排量汽油乘用车动力单元、通用小型汽油机等应用场景中，活塞头长期处于高温高压燃气冲击、高速往复惯性力、侧推力交变载荷的耦合作用工况，顶部直接承接燃油爆燃产生的瞬时冲击力，环槽区域需配合活塞环实现燃烧室与曲轴箱的动态密封，裙部则承担导向与侧推力传递功能，销座部位需完成活塞销的定位与载荷传递，将燃烧作用力传导至连杆进而驱动曲轴输出扭矩。

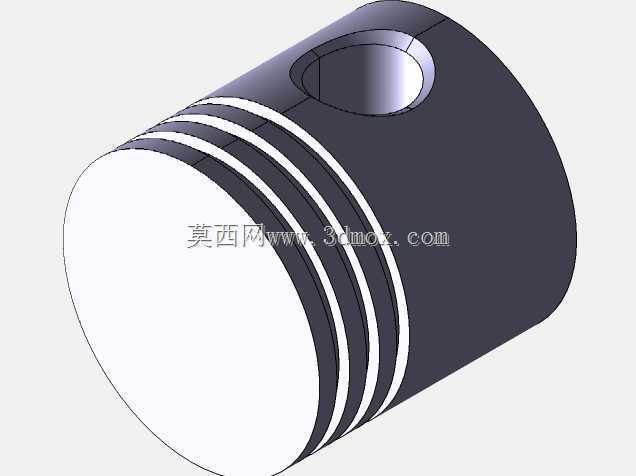

　　本次建模过程中，首先结合内燃机热负荷分布特性完成顶部型腔的结构规划：活塞头顶部采用适配燃烧室涡流组织的凹坑造型，边缘预留合理的避阀坑结构，避免气门最大升程工况下与活塞顶部发生运动干涉，顶部壁厚结合热传导路径做梯度设计，在保证高温燃气侧结构强度的同时，将热量快速通过活塞环传导至气缸壁完成散热。环带区域共设置多道环槽，其中上部环槽适配气环，槽宽尺寸结合活塞环的热膨胀量预留合理配合间隙，槽岸高度经过载荷校核，可承受燃气爆发压力下的剪切作用力，下部环槽适配油环，环槽内部设置回油孔结构，可将气缸壁面多余的润滑油导回曲轴箱，避免机油窜入燃烧室造成积碳与异常烧损。

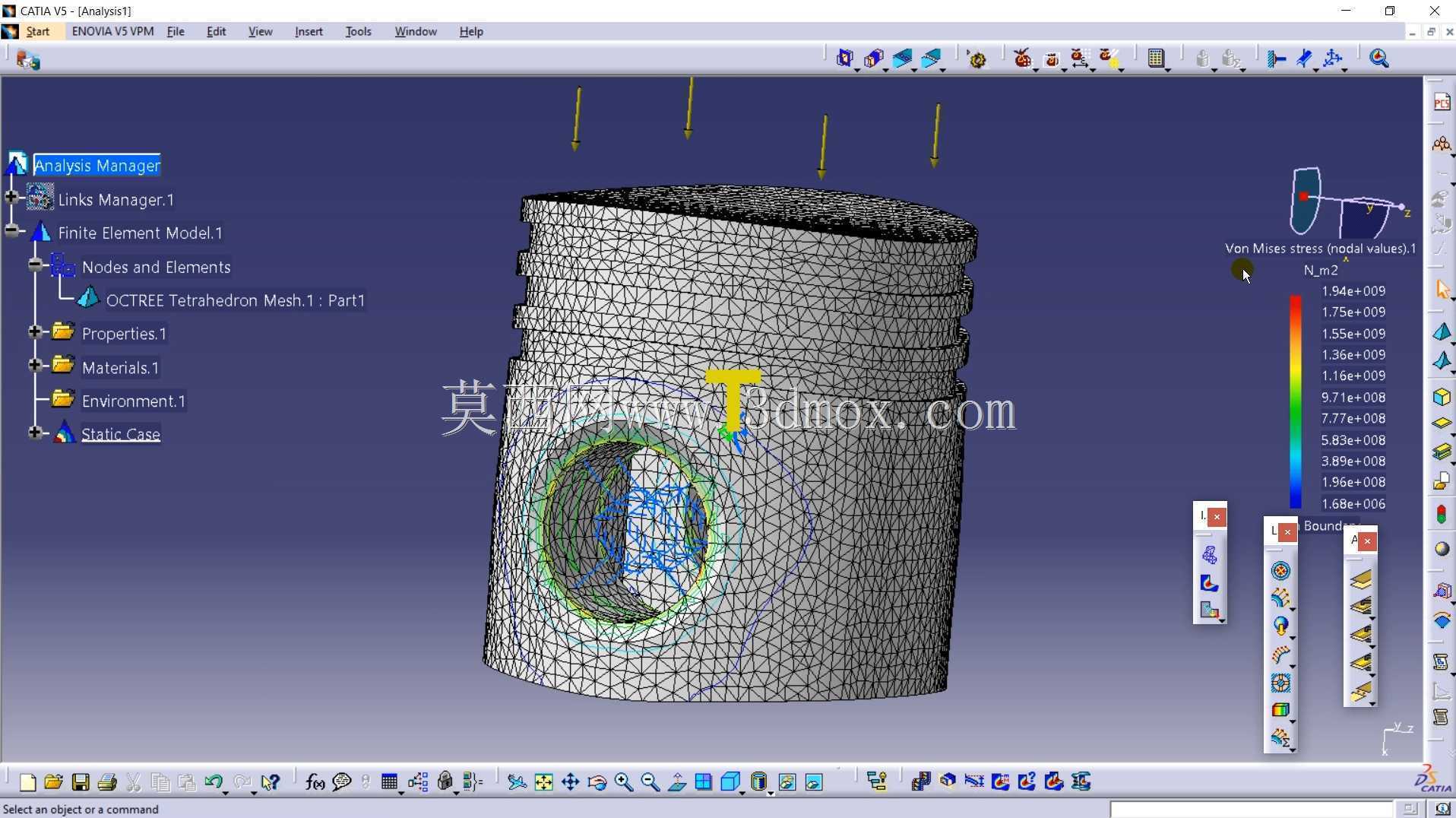

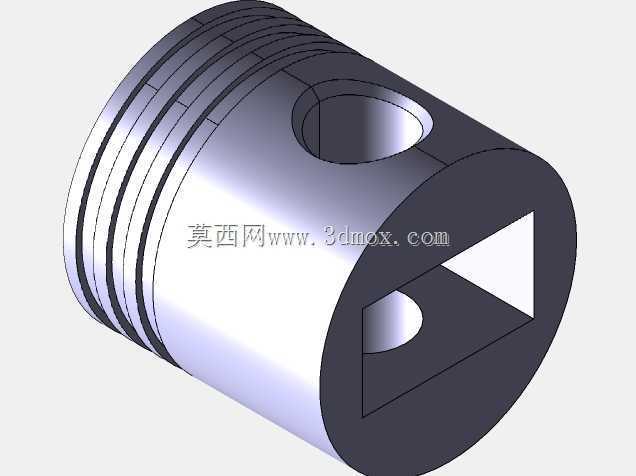

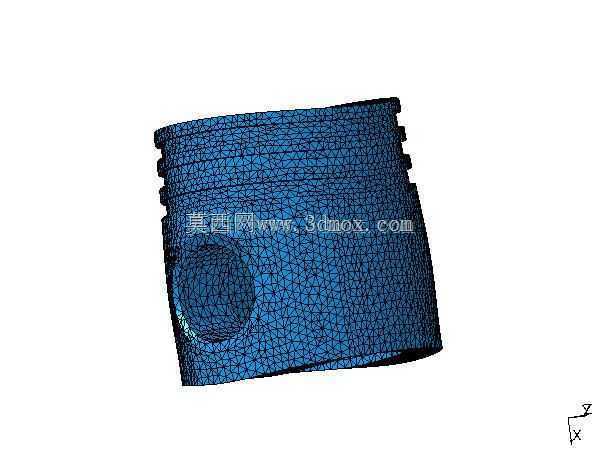

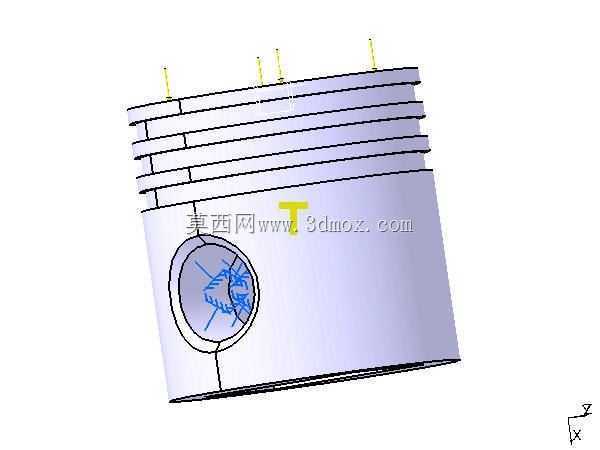

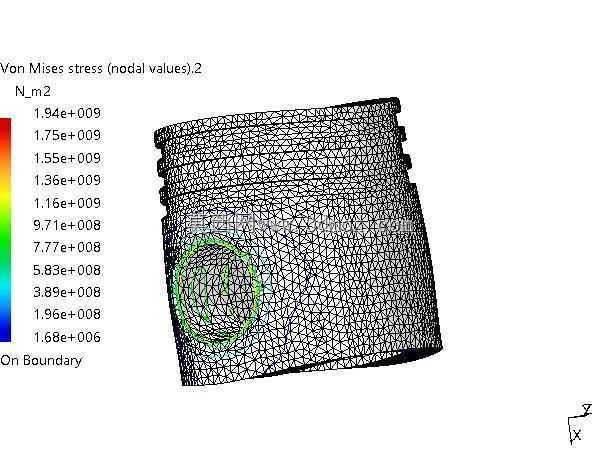

　　活塞销座区域采用楔形加强结构与活塞头部主体平滑过渡，销孔内部设置微量的椭圆变形补偿结构，适配活塞销在交变载荷下的弯曲变形，避免销孔边缘出现应力集中导致的疲劳开裂。裙部型线采用中凸变椭圆设计，在冷态装配工况下裙部与气缸壁保留合理配缸间隙，热态工况下裙部受热膨胀后可与气缸壁形成均匀贴合面，既避免冷启动敲缸，也可防止热态下活塞卡滞造成拉缸故障。建模过程中同步完成热分析边界条件的对应结构匹配：活塞顶部燃气侧的换热系数结合不同转速工况下的燃气流速做对应区域赋值，环槽区域的换热系数考虑活塞环与环槽的接触热阻，裙部区域则结合润滑油飞溅冷却的换热特性设置对应参数，可直接导入仿真模块完成温度场、热应力、热变形的耦合计算，验证不同工况下活塞头的结构可靠性。

　　安装边界层面，活塞头外径与气缸内径采用基孔制配合，配合公差满足内燃机活塞相关行业标准要求，活塞销孔中心到活塞顶部的压缩高度尺寸严格匹配整机压缩比设计要求，环槽的轴向位置与活塞环的轴向尺寸适配，活塞销孔内径与活塞销采用过渡配合，可满足常温压装、工作状态下相对微动的使用需求。整个模型的结构细节完全覆盖量产活塞的工程特征，无冗余几何结构，可直接用于结构校核、仿真分析、工艺编制等工程环节，也可作为内燃机结构教学、动力部件设计参考的三维数模依据，帮助设计人员快速理解活塞头的载荷传递路径、热管理设计逻辑与装配配合要求，缩短同类部件的开发迭代周期。
