CatiaV5生成式曲面离心叶轮结构设计

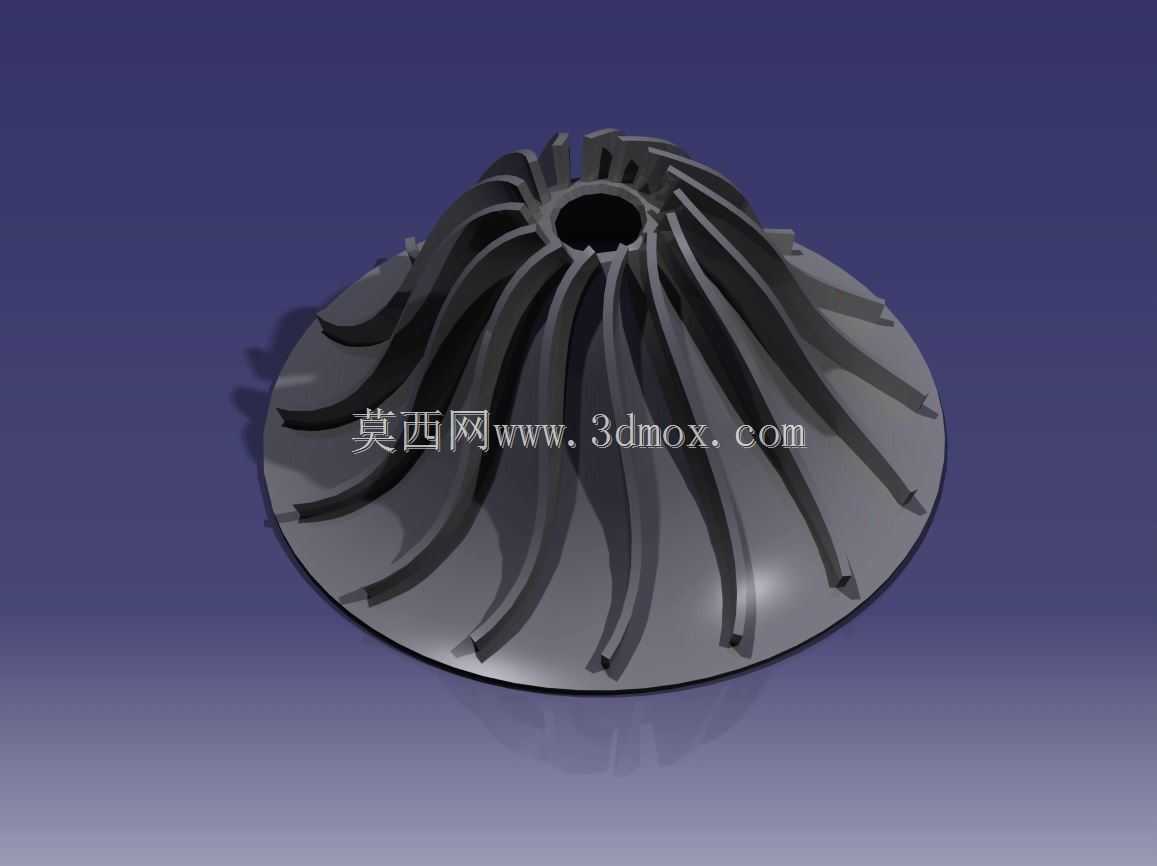

　　这类带空间扭曲叶片的盘式叶轮，是离心式流体输送设备的核心做功部件，日常在工业通风系统、小型涡轮增压单元、物料气力输送管路、低压流体循环机组里都能见到同结构的零件，它的核心作用是通过自身高速旋转，将输入的轴功率转化为流体的压力能与动能，完成介质的加压输送。做这个结构的三维设计时，首先要锚定安装边界：叶轮中心的通孔是与动力输出轴配合的安装位，孔的公差带要匹配对应轴径的过渡配合要求，孔周的环形凸台是轴向定位面，要保证与叶轮端面的垂直度，避免高速旋转时出现动平衡超差的问题。叶轮的底座圆盘是承载所有叶片的基体，圆盘的外径尺寸要匹配对应设备的蜗壳内壁间隙，间隙过大会造成流体回流降低效率，间隙过小则容易在运行中出现扫膛故障，圆盘的厚度要根据额定转速下的离心应力计算确定，避免长期运行出现盘面形变。

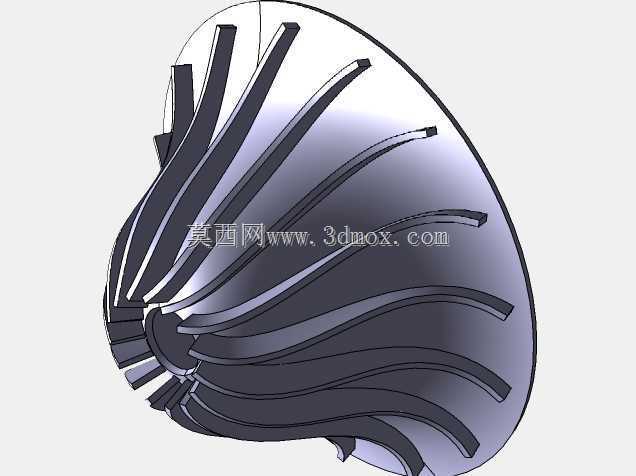

　　叶片采用生成式形状设计逻辑，不是简单的直纹面拉伸，每一片叶片从轮毂位置到轮缘位置的曲率是连续变化的，入口端的叶片角度要匹配流体的入流方向，减少入口冲击损失，出口端的叶片角度则根据设计风压、流量参数确定，保证流体流出时的速度方向符合蜗壳的收集要求。叶片的数量是综合考虑气动性能与加工成本确定的，图中结构的叶片数量在兼顾单叶片载荷的同时，避免了叶片过密带来的流道堵塞问题，相邻叶片之间形成的流道是光滑收敛的，能让流体在流道内平稳加速，减少局部涡流带来的能量损耗。

　　设计过程中要重点关注叶片与圆盘的连接过渡位置，这里是应力集中的高发区域，生成式设计会自动在根部做圆弧过渡处理，避免直角连接带来的应力集中，防止高速旋转时叶片从根部断裂。同时整个叶轮的质量分布要围绕旋转中心做对称排布，每一片叶片的型面偏差、质量偏差都要控制在极小范围内，不然动平衡不达标会带来整机振动超标、轴承过早磨损的问题。这类叶轮如果用在输送含微小颗粒的介质场景，还要在叶片迎风面做耐磨余量设计，如果是用在洁净流体输送场景，则要把流道的表面粗糙度要求提得更高，减少流体摩擦阻力。

　　实际选型适配的时候，除了安装轴径、叶轮外径这些硬尺寸边界，还要核对叶轮的额定转速与动力源的输出转速匹配，叶轮的旋向要和设备的设计旋向一致，不然会出现出力不足甚至反向输送的问题。另外叶轮的轴向定位尺寸也要和轴上的锁紧结构匹配，保证运行过程中不会出现轴向窜动，和进风口、蜗壳的相对位置符合设计要求。做三维建模的时候，生成式设计的优势在于可以快速调整叶片的进、出口角，叶片的扭曲规律，快速迭代不同参数下的叶轮型面，相比传统的逐片曲面建模效率更高，而且能保证所有叶片的型面一致性，后续做流体仿真、结构应力仿真的时候也能直接调用模型，不需要额外做几何修复。
