张力电缆天线模块粘合连接结构设计

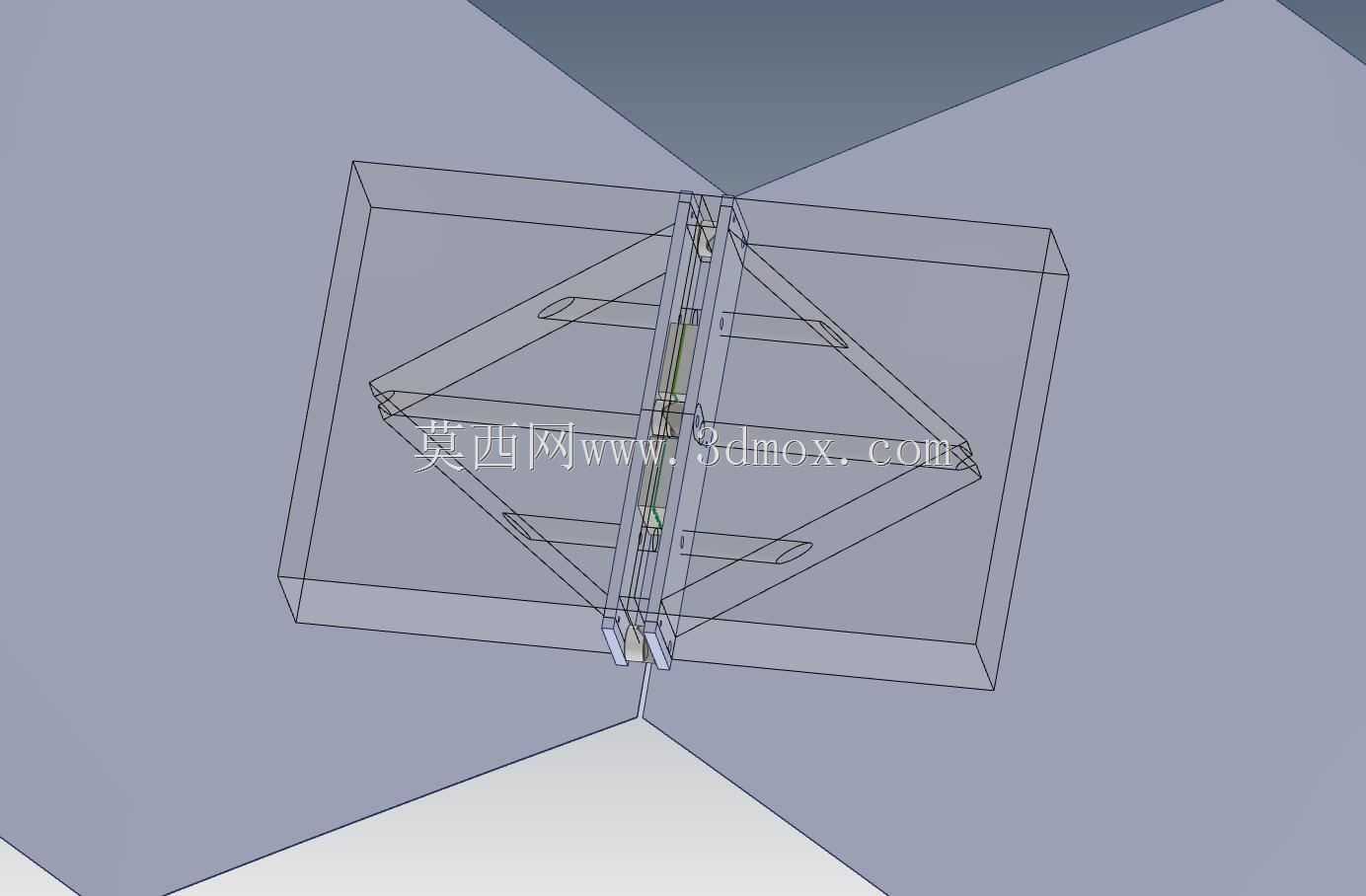

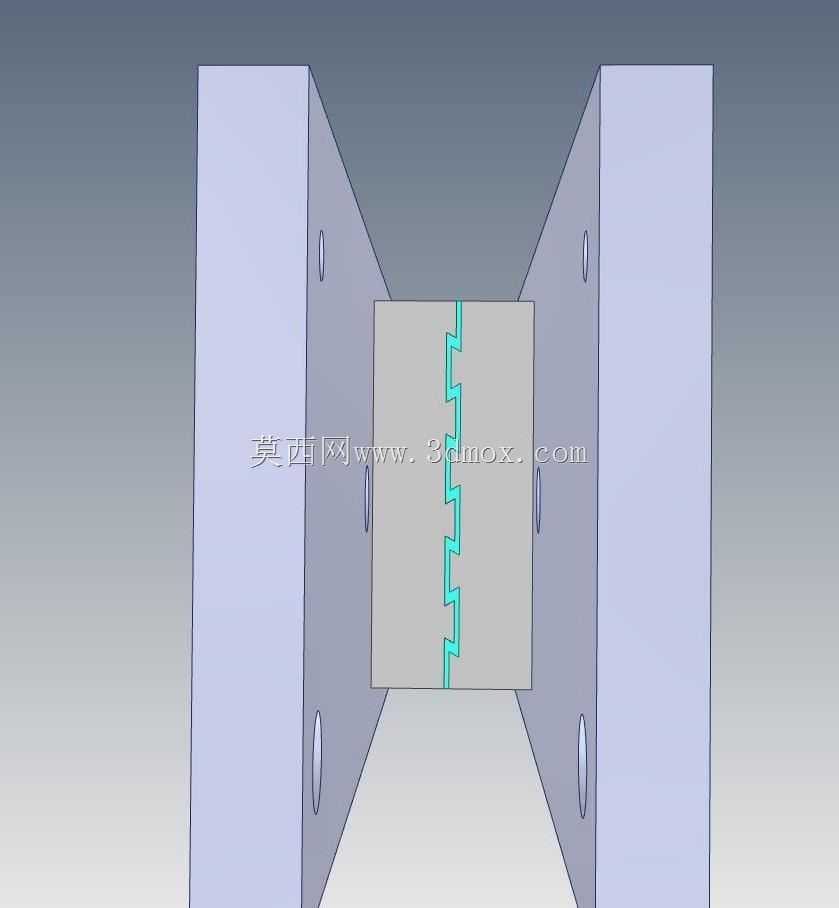

　　在户外张力敷设的电力线缆配套通讯天线布设场景中，多段天线模块的对接可靠性直接决定信号传输的稳定性，传统的螺栓、铆接对接方式在长期受风摆、线缆张力交变载荷作用下，容易出现紧固件松动、接触面应力集中开裂的问题，这套粘合连接结构正是针对这类工况开发的无紧固件对接方案。结构核心为两块带对应凹槽的矩形面板，分别固定在相邻两段天线模块的垂直安装板上，当天线模块沿张力方向被牵拉对位时，两块面板的凹槽会精准嵌合，在接触面之间预留出均匀的间隙，作为粘合剂的填充容腔。设计时特意将凹槽边缘做了倒角处理，并非简单的直角开槽，这一细节是为了在粘合剂固化过程中增大接触咬合面积，避免直角位置出现应力集中导致的粘合层剥离，

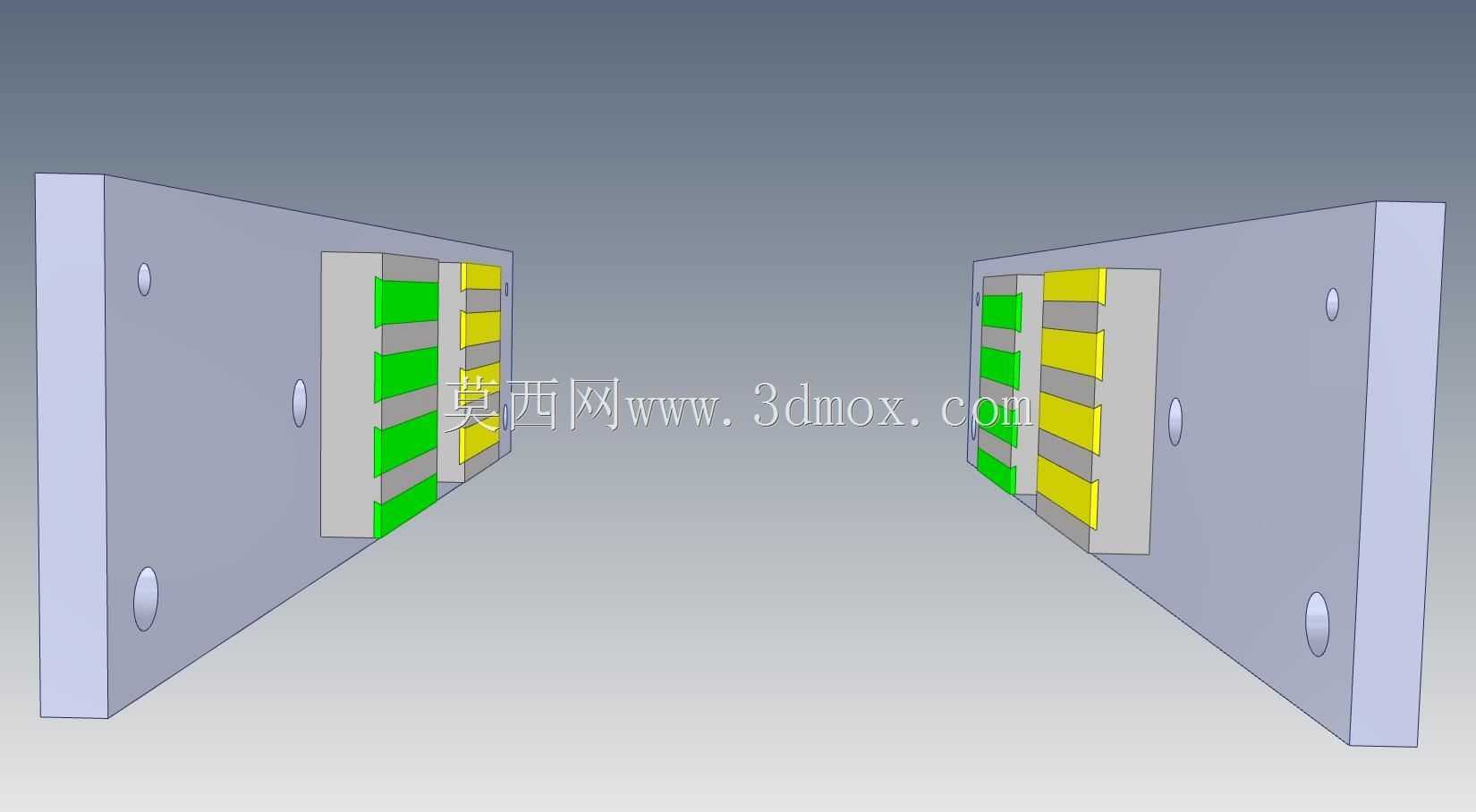

　　同时倒角形成的楔形容腔能让果冻状态的粘合剂在模块挤紧时充分填充所有缝隙，不会出现缺胶、空腔的缺陷。粘合剂采用双组分反应型配方，两种组分分别预填充在两侧面板的凹槽内，当模块对位挤紧时，两组分在间隙内充分交叉混合，发生固化反应的过程中会释放微量热量，无需额外加热即可在常温下完成固化，固化时长可根据现场施工需求调整配方，从数分钟到数小时不等，固化后形成的粘合层具备与金属基材接近的刚性，可长期承受线缆张力、风载振动带来的交变载荷，不会出现蠕变松脱的问题。矩形面板与天线模块垂直板的连接预留了多种安装方式的适配空间，既可以采用螺钉锁紧，也能通过铆钉铆接，甚至在对重量要求严苛的场景下可采用焊接固定，设计时优先考虑了单件加工的工艺性，

　　面板采用常规板材冲压或铣削即可成型，凹槽与倒角结构无需特殊刀具加工，普通数控设备即可完成全部加工工序，无需额外的工装夹具投入。安装边界方面，两块面板对位嵌合后，整体厚度不会超出天线模块的外轮廓尺寸，不会额外增大天线的风阻面积，凹槽的深度经过精确计算，既保证了粘合层有足够的接触面积提供连接强度，又不会因为开槽过深导致面板自身结构强度下降，在最大设计张力载荷下，面板自身的变形量控制在弹性范围内，不会对粘合层造成额外的剥离应力。实际施工过程中，无需复杂的对位工装，依靠凹槽的导向作用即可快速完成相邻模块的对位，挤紧过程中多余的粘合剂会从倒角缝隙中溢出，施工人员可直观判断粘合剂是否填充饱满，避免出现虚粘的问题，

　　固化后的连接结构无需额外的防松处理，长期免维护，尤其适合高空、荒漠等后期运维难度大的张力线缆天线布设场景，相比传统的机械连接方式，该结构没有突出的紧固件头，不会在高压线缆附近形成尖端放电隐患，适配电力系统配套通讯天线的安全要求。
