小型简易离心式流体压缩设备结构

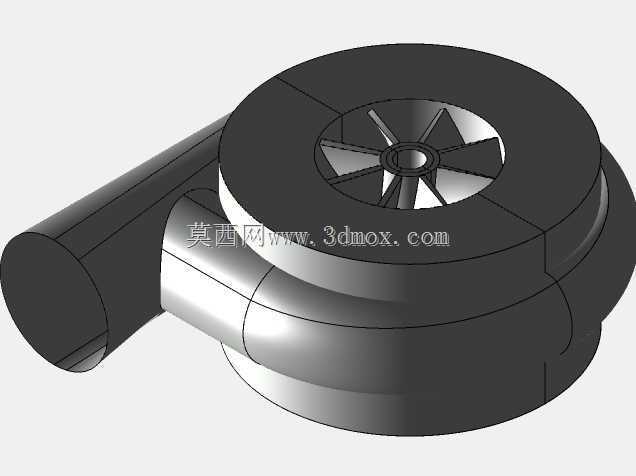

　　在小流量气动增压、小型设备气源供给、实验台低压送风这类场景里，离心式压缩结构的应用占比一直不低，相比容积式压缩设备，它没有往复运动部件的惯性冲击，运行转速区间更宽，输出气流的脉动率极低，适配对气源稳定性有要求的小型气动回路、桌面级风洞实验、小型燃料电池供气系统这类对安装空间、运行振动有严格限制的工况。这套简易离心式压缩结构的设计，核心是在满足基础增压比要求的前提下，尽可能简化壳体与叶轮的加工复杂度，降低小批量试制的工艺门槛，同时把整机的安装边界控制在紧凑范围内，适配小型集成设备的内置安装需求。从结构逻辑上看，这套结构采用单级离心压缩的经典布局，进气端沿叶轮轴向布置，气流进入叶轮腔后，通过径向布置的直叶片获得动能，

　　随后在环形蜗壳流道内完成动能到压力能的转换，最终从切向布置的出气管道输出压缩气体。叶轮部分没有采用复杂的三元扭曲叶片设计，而是选用了等厚度直叶片的径向排布方案，这种设计的考量点在于，小尺寸叶轮的三元叶片加工对五轴设备的依赖度高，试制成本高，而直叶片结构可以通过三轴铣削甚至3D打印快速成型，在小流量低压比的工况下，直叶片的效率损失完全在可接受范围内，同时叶片与轮盘、轮盖的连接结构做了等半径圆角过渡，避免应力集中在叶片根部，适配高转速运行下的离心载荷要求。蜗壳部分采用等截面环形流道设计，没有做复杂的变截面蜗舌结构，流道的截面曲率全程做了顺滑过渡，避免气流在流道内出现局部涡流造成的能量损失，出气管道与蜗壳的连接位置采用相切布局，

　　减少气流转向时的局部阻力，同时出气管道的接口采用等直径圆柱面设计，方便后续对接标准规格的气动软管或者硬管接头，不需要额外做异形转接结构。安装边界上，整机的主体轮廓为圆柱形蜗壳加侧向伸出的出气管道，轴向进气端的端面预留了平整的安装基准面，可以直接对接驱动电机的端盖，不需要额外设计复杂的安装支架，蜗壳的外圆柱面可以配合卡箍结构实现快速固定，整机的径向尺寸控制在小直径范围内，轴向长度也做了压缩，在安装时不需要预留太大的操作空间，适配小型设备内部的紧凑布局。在实际功能层面，这套结构的设计压比适配低压送风、小流量气源增压的需求，运行时叶轮直接与高速驱动电机的输出轴连接，没有额外的齿轮增速结构，减少了传动环节的功率损失与故障点，壳体的中分面设置在叶轮腔的轴向中间位置，方便拆解维护叶轮与流道内部的积尘，中分面的密封采用平面压紧加密封圈槽的设计，不需要复杂的密封结构就能满足低压工况下的密封要求，避免压缩气体从壳体结合面泄漏。设计过程中没有刻意追求过高的压缩效率，而是把结构的易加工性、易装配性、运行可靠性放在了优先位置，比如叶轮的中心孔采用标准圆柱孔加键槽的连接方式，适配常规的电机输出轴规格，不需要定制特殊的连接轴；壳体的壁厚采用均匀等厚设计，不管是采用机加工还是注塑、3D打印工艺，都能避免壁厚不均带来的变形问题；出气管道的长度预留了足够的接头安装距离，不会出现接头安装时与蜗壳外壁干涉的问题。在实际选型适配时，

　　这类简易离心压缩结构可以直接匹配不同功率的高速无刷电机，通过调整叶轮的转速来适配不同的流量与压力需求，不需要对壳体结构做大幅修改，流道的内壁粗糙度要求不高，常规机加工或者打印后的表面质量就能满足气流流动的要求，不需要额外做抛光处理，进一步降低了制造成本。对于结构设计从业者来说，这类简化版的离心压缩结构是很好的参考案例，它没有堆砌复杂的气动设计结构，而是围绕实际应用场景的核心需求做取舍，在满足基础功能的前提下，把加工、装配、维护的成本降到最低，同时兼顾了安装空间的限制，适合用在各类对成本敏感、安装空间有限的小型气动设备中，也可以作为离心式流体机械入门设计的练习参考，帮助理解离心压缩的基本流道逻辑、叶轮载荷分布、壳体密封与安装定位的基础设计要点。
