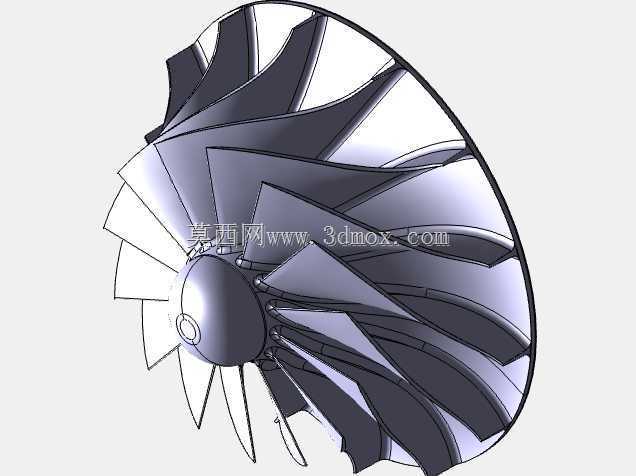

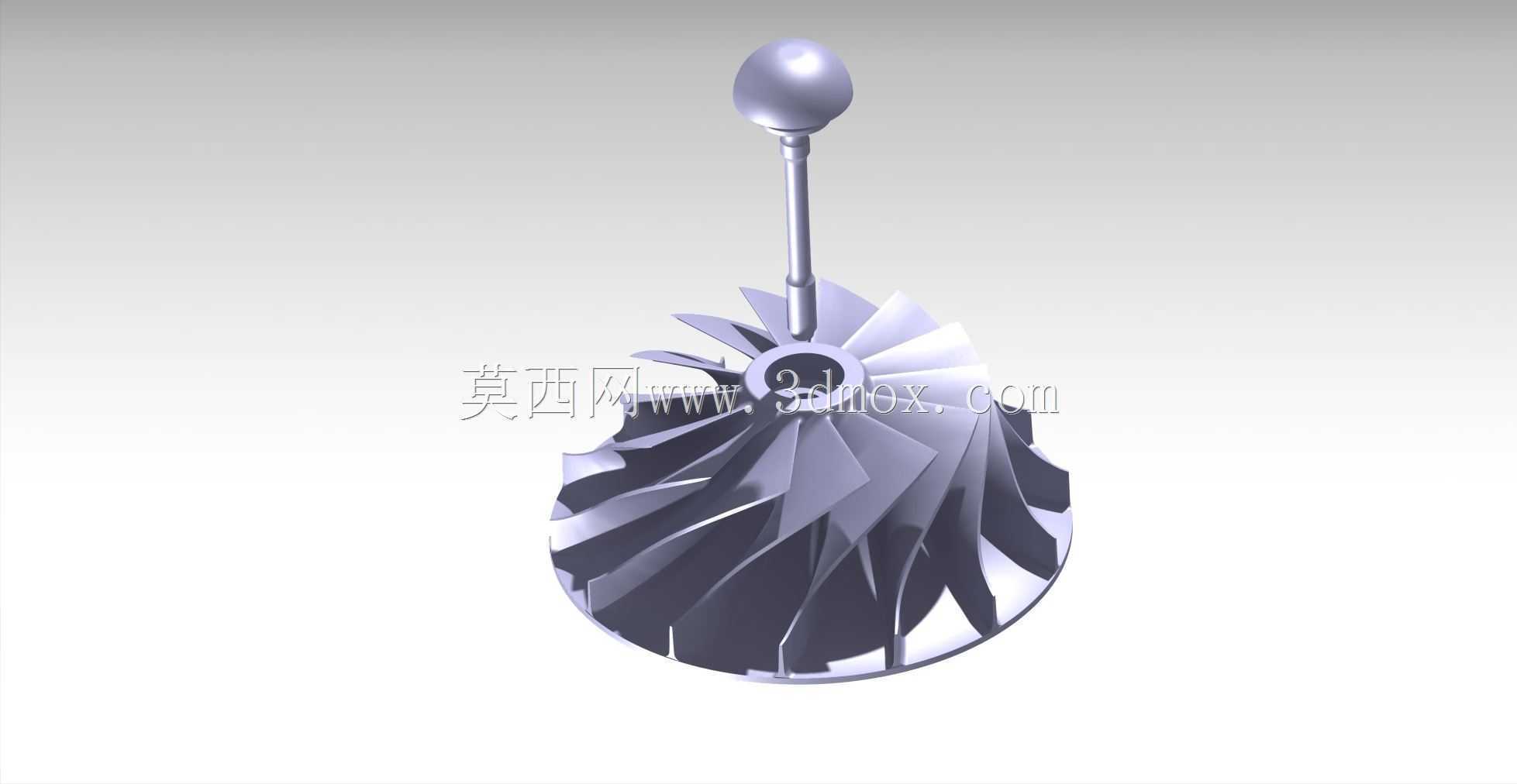

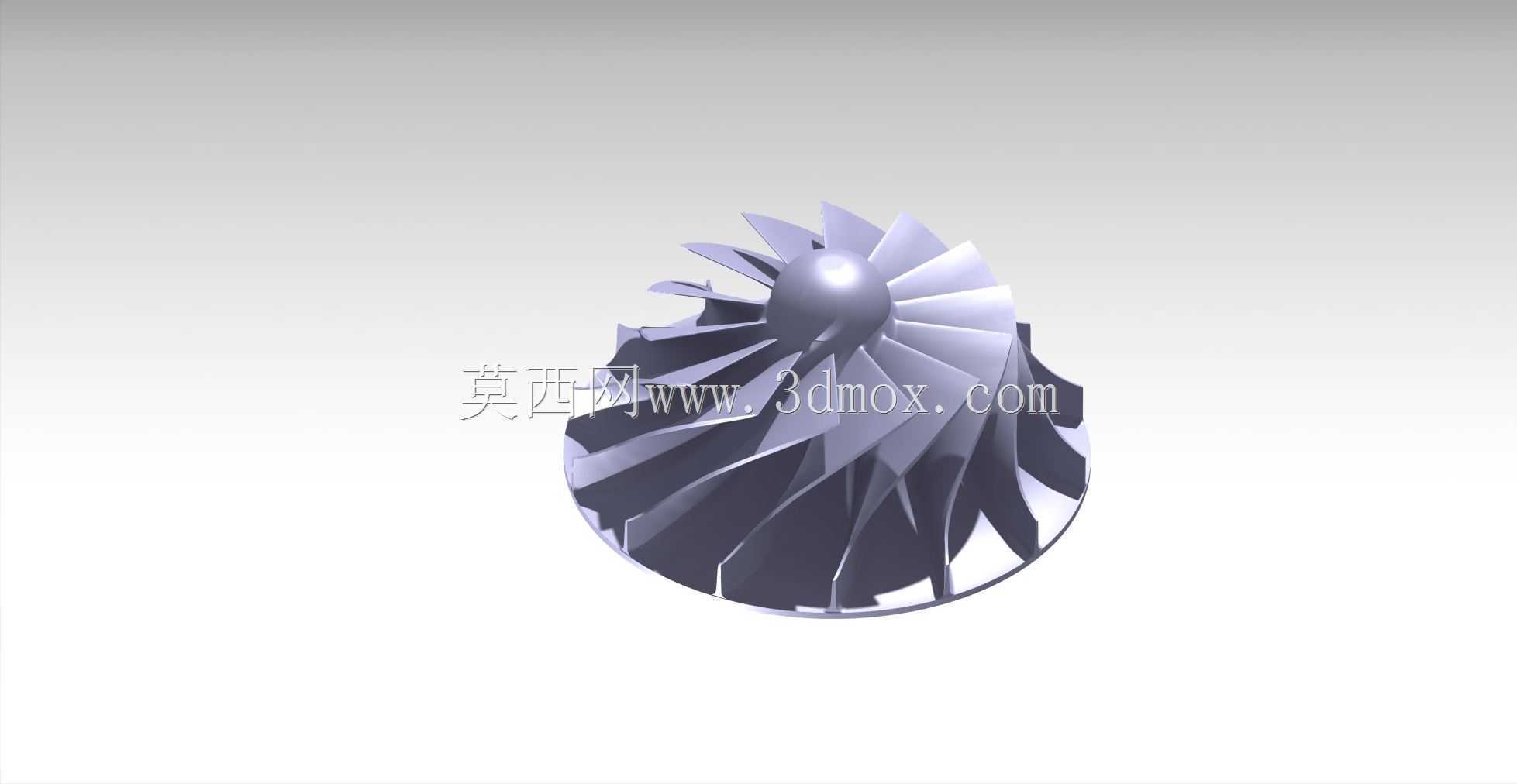

带连接螺栓的离心压缩机叶轮结构

　　在透平式流体压缩设备的核心做功单元中，叶轮作为唯一对介质做功的旋转部件，其结构设计直接决定整台设备的压比、效率与运行稳定性，本次呈现的带连接螺栓的压缩机叶轮，主要适配中小型离心式压缩机、涡轮增压器以及小型工业燃气轮机的压气机端，可覆盖空气压缩、工艺气体增压、内燃机进气增压等多类工况场景。从实际运行逻辑来看，该类叶轮高速旋转时，会通过叶片的型面导流，将轴向进入的介质沿径向甩出，在流道内完成动能到压力能的初步转换，后续配合扩压器、蜗壳等部件即可完成介质的增压输出，是整套压缩系统中工况最恶劣、加工精度要求最高的零部件。

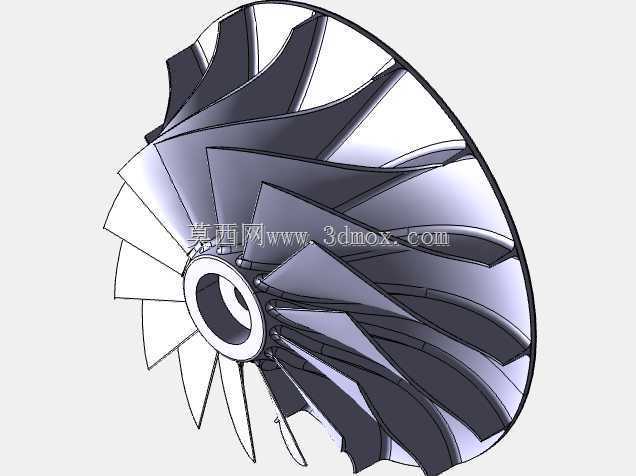

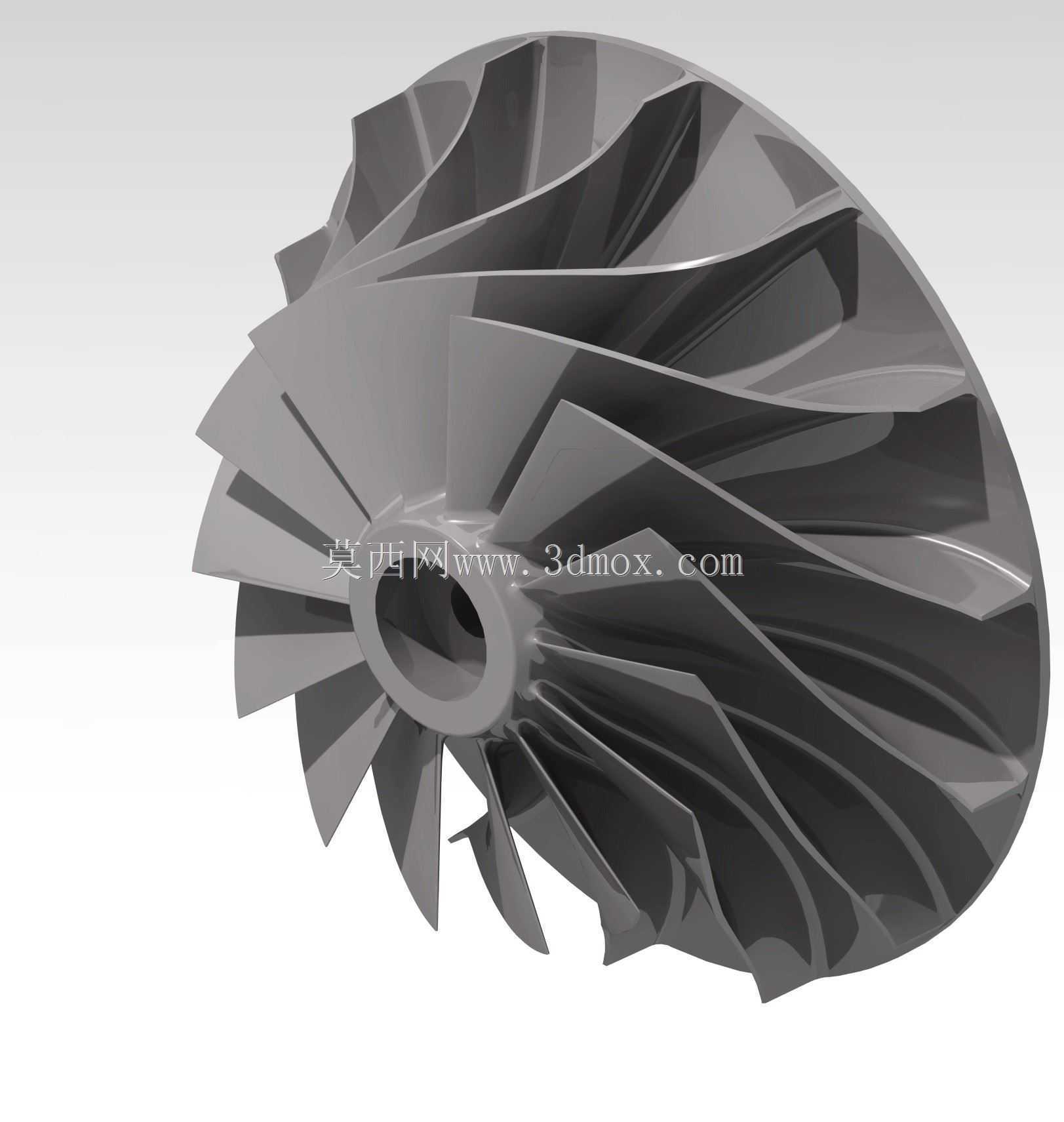

　　从结构设计层面拆解，该叶轮采用半开式三元流叶片构型，叶片沿轮毂周向均匀分布，叶片型线采用空间扭曲设计，可适配不同半径处的气流速度三角形，减少气流在叶道内的分离损失，相比传统二元直叶片，该构型的等熵效率可提升8%以上，更适合高转速、高压比的运行工况。叶轮中心设置带键槽的安装轴孔，可与主轴通过平键传递扭矩，轴孔端面预留的连接螺栓孔位，可通过高强度螺栓与主轴轴端的法兰盘锁紧，相比传统的过盈热装结构，该螺栓连接形式更便于现场拆装维护，同时可在叶轮与主轴之间预留微小的调整间隙，补偿高速旋转下的热膨胀量与轴系窜动，避免运行过程中出现抱轴、叶轮偏磨等故障。

　　在安装边界与尺寸适配方面，该叶轮的轮毂直径、叶片外圆直径、轴向安装高度均按照通用工业离心压缩机的接口尺寸设计，叶片出口角经过多轮流场仿真优化，可适配15000-30000rpm的常用工作转速区间，安装时需保证叶轮端面与主轴法兰的端面跳动量控制在0.02mm以内，连接螺栓需按照对角顺序分次拧紧，拧紧力矩需符合对应螺栓等级的规范要求，避免高速旋转时出现不平衡量超标引发的振动问题。叶片前缘做了小圆角钝化处理，可减少介质中微小杂质对叶片前缘的冲蚀，叶片尾缘厚度控制在合理范围内，在保证结构强度的前提下减少尾迹涡流损失，提升整级的气动效率。

　　从实际应用的工况适配来看，该叶轮可适配空气、氮气等洁净中性介质的压缩场景，若用于含尘、含腐蚀性介质的工况，可在叶片表面做耐磨涂层或防腐镀层处理，提升叶轮的使用寿命。设计过程中已通过有限元强度校核，在最高工作转速下，叶片的最大等效应力低于材料的许用应力值，轮盘的变形量控制在密封间隙允许的范围内，可避免运行过程中叶轮与壳体发生碰磨。叶轮的整体动平衡等级按照G2.5级设计，加工完成后需进行高速动平衡校验，保证运行时的振动值在设备允许的范围内，减少对轴承、轴封等周边部件的疲劳损伤。

　　在装配逻辑上，该叶轮与主轴装配时，需先清理轴孔与主轴配合面的毛刺与杂质，涂抹少量高温抗咬合剂，方便后续检修拆卸，螺栓锁紧后需穿设防松垫片或采用防松胶处理，避免长期交变载荷下螺栓出现松动。叶轮入口处的集流器间隙需按照设计要求调整，间隙过大会导致回流损失增大，设备效率下降，间隙过小则容易在热态运行时出现碰磨故障，实际安装时需结合设备的工作温度、转子的热伸长量综合调整间隙值，保证设备在全工况运行区间内的可靠性。
